1. 계측 개요
- 목적기둥 축소량 계측은 초고층 건물의 콘크리트 기둥 · 코아벽체 수화 · 탈형에 따른 축방향 축소를 변형률계, 변위계로 측정하는 항목(KCS 3.9.1.1②). 층별 축소 누적은 슬래브 · 외장재 거동 · 수직성에 영향 발생
- 적용 범위KCS 기준 매 층 승장 시 최소 1회 측정하는 것이 원칙
- 주요 구성기둥 축소량은 층별 누적표로 관리하며, 동일 층 기둥 간 비대칭 축소는 슬래브 · 외장재 거동에 영향 발생. 매 층 승장 시 측정 원칙을 준수 · 온도 · 강도 시험과 연동
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 건축 · 인접 구조물 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목

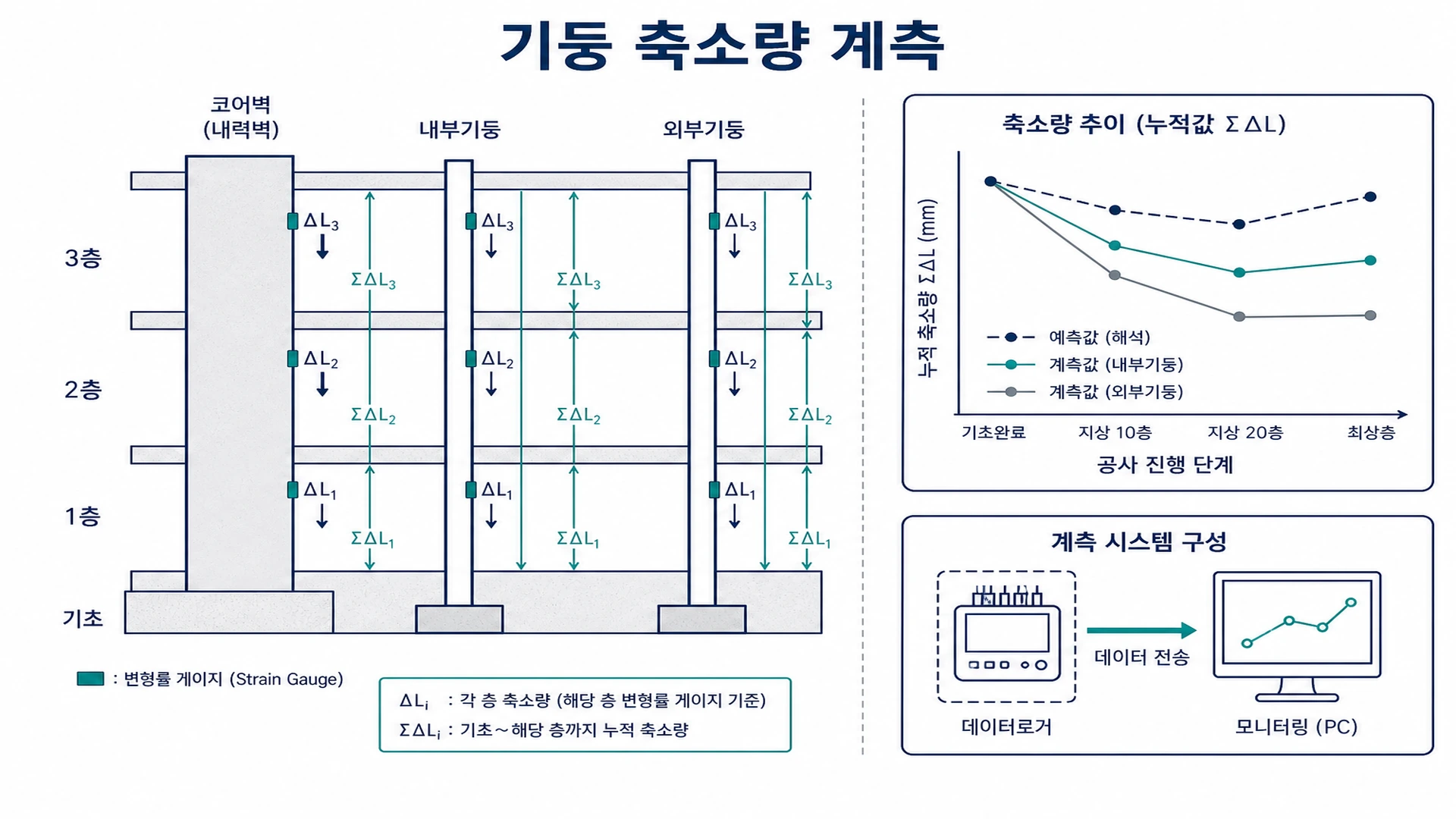

- 축소 누적층별 · 전체 축소량 추적
- 수직성기둥 축소 차이에 따른 기울기 · 부등침하를 예방
- 슬래브기둥-슬래브 상대 변위를 관리

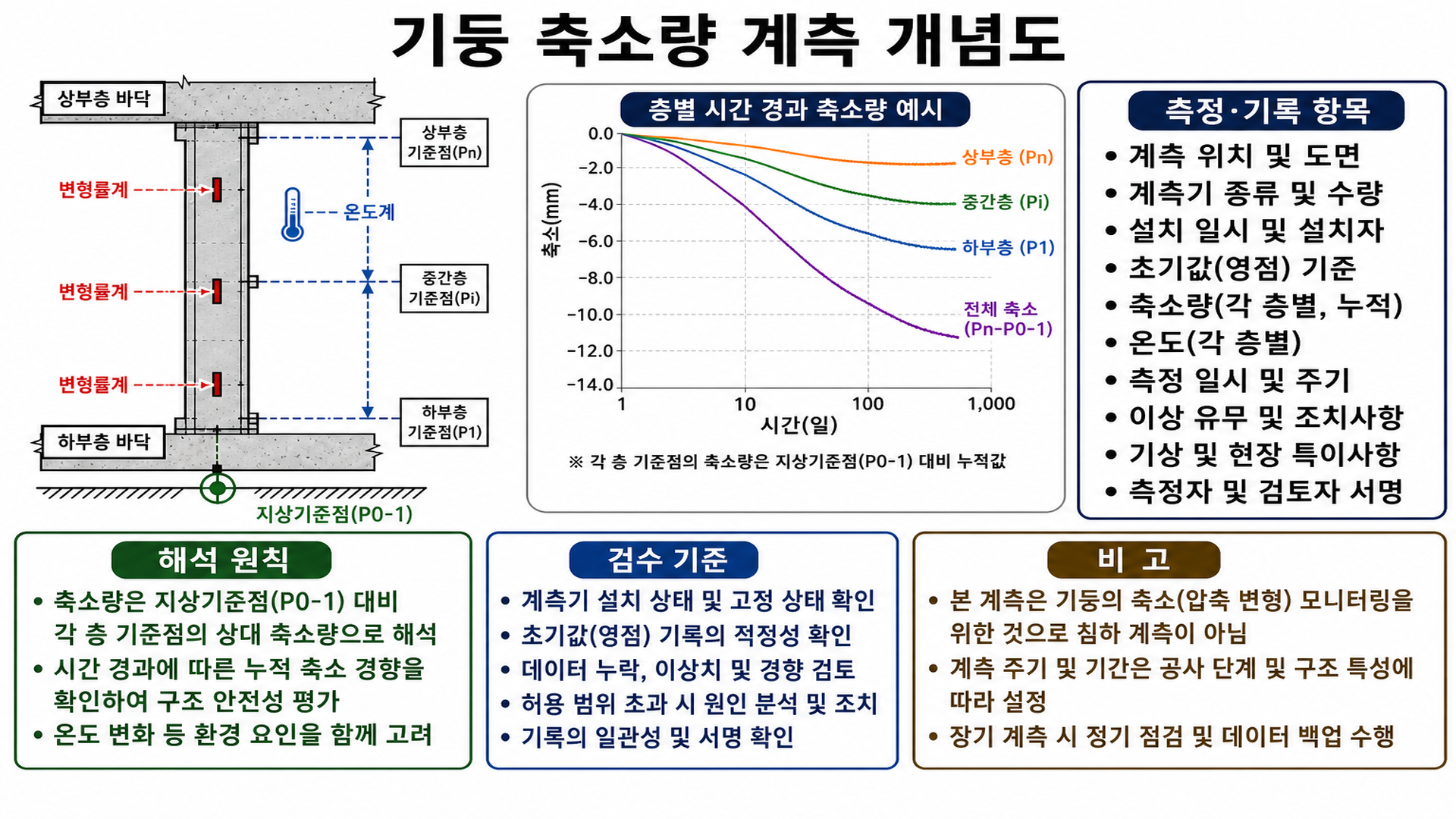

3. 대표 단면·원리
- 측정 대상콘크리트 수화열 · 탈형에 따른 축방향 수축은 시간 함수 동일 층 기둥 간 축소 차이는 구조 비틀림 · 균열 원인이 될 수 있어 대칭 측정 중요
4. 설치·운영
- 주요 기둥 · 코아벽체에 계측기 선정
- 기둥 축방향 중심에 설치 · 균열 · 공극이 없는 부재를 선택
- 매 층 승장 시 측정 일정 수립
- 온도 · 강도 · 타설 이력과 연동
- 누적 축소량을 설계 예측과 비교
- 이상 시 구조 검토 · 공정 조정 실시
- 저층 타설: 축소 초기, 강도 · 양생
- 층별 승장: 층별 축소, KCS 측정
- 중 · 상층: 누적 · 비대칭, 타설 순서
- 수렴: 설계 대비, 구조 검토
- 준공: 잔류, 이관 · 모니터링
5. 해석·관리
| 층 | 징후 | 대응 |
|---|---|---|
| 저층 | 축소 과대 | 강도 · 양생 점검 |
| 중층 | 비대칭 | 타설 순서 조정 |
| 상층 | 급증 | 하중 · 온도 검토 |
| 누적 | 설계 초 | 구조 재검토 |
- 건축공사 관리기준은 구조 형식 · 중요도 · 설계 예측치 · 현장 조건 기준 설정
- 설계예상변위 · 최대허용변위 및 응력 한계를 기준으로 하며, 변위 수렴 · 변화속도 · 복수 센서 동시 변화 우선 검토
- 준공 시 계측기 이관 · 장기 모니터링 계획 수립
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
변형률계만으로 충분한가요?
국부 변형률과 전체 축소량을 함께 검토. long gauge · 변위계 보완 필요
측정 종료 시점은?
축소 수렴 또는 준공까지이며, 장기 모니터링은 별도 계획 가능
기둥 수축이 슬래브에 미치는 영향은?
상부 슬래브 처짐 · 균열 · 들뜸 연계 순공법 단계별 검토
콘크리트 강도 · 재령 보정은?
동일 조건 시험체 · 온도 데이터로 수축 곡선을 보정
