1. 계측 개요
- 목적균열 계측은 구조물 안전에 유해한 것으로 의심되는 균열 발생 시 균열계로 폭 변화를 추적하는 항목(KCS 3.9.1.1③). 시공 중 콘크리트 · 조적 · 마감 균열은 온도 수축과 구조적 균열을 구분해 해석
- 적용 범위정밀도 · 목적에 맞는 균열 측정 방식 선정
- 주요 구성시공 중 균열은 온도 수축과 구조적 균열을 구분 균열 맵 · 사진과 연동해 보고하며, 급속 확대 시 구조 검토 · 공법 조정 연계
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 건축 · 인접 구조물 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 조기 발견균열 진행을 정량 감시
- 원인 구분온도 · 수축 · 과응력 · 기초 문제를 구분
- 조치보수 · 공법 변경 근거 제공
3. 대표 단면·원리

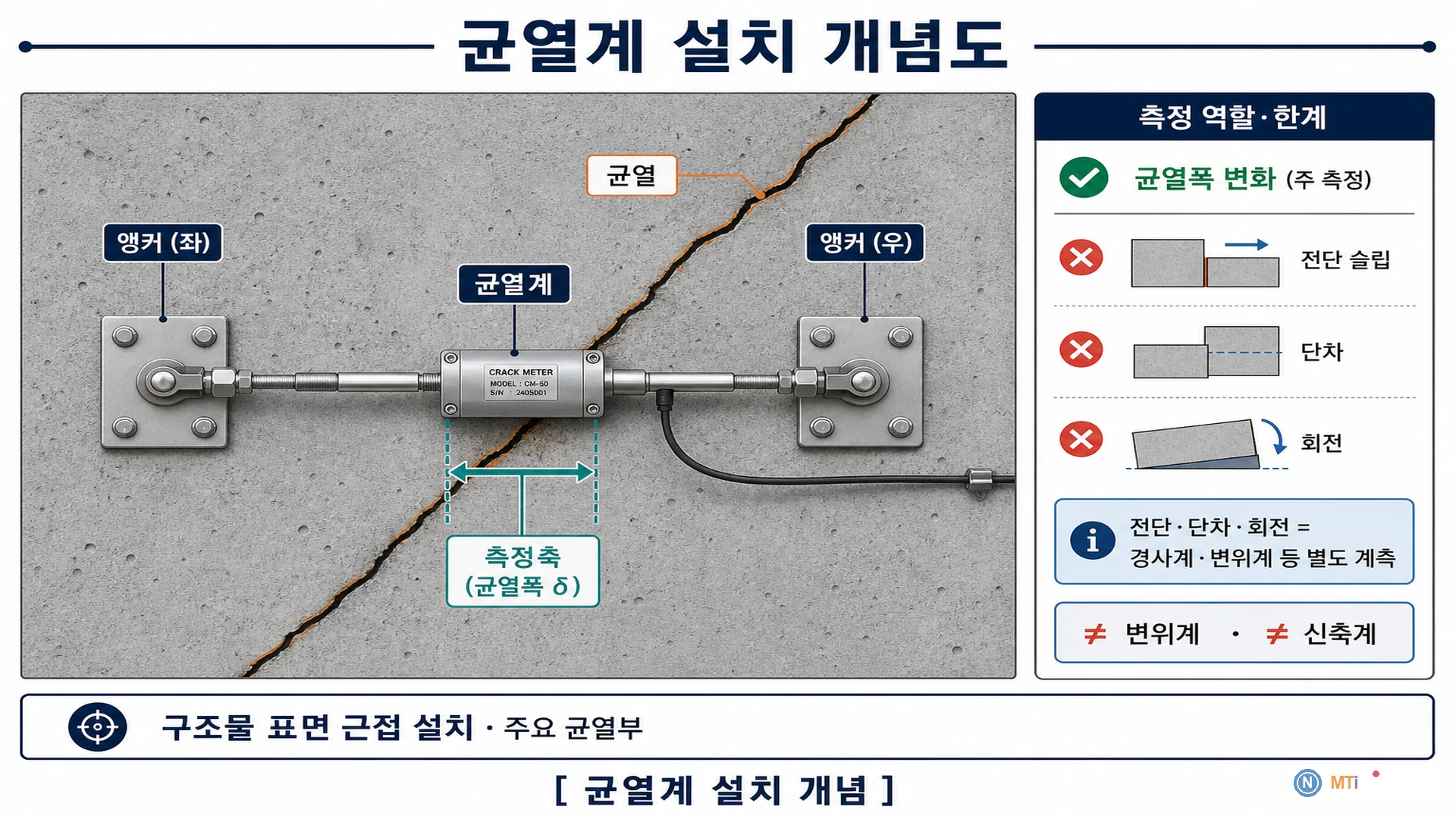

- 측정 대상균열계는 균열 양측 상대 변위(폭)를 측정 온도 · 습도에 따른 일상 변동을 제외한 추세 증가가 구조적 이상 신호
4. 설치·운영
- 대표 균열 · 민감 부위 선정
- 균열에 수직 교차 설치 · 초기 폭 기록
- 온도 · 시공 이벤트와 시간 동기화
- 복수 균열 동시 모니터링
- 급속 확대 시 구조 점검 연계
- 사진 · 도면과 함께 보고
- 시공 초기: 균열 발생, 온도 · 수축
- 구조 재하: 폭 변화, 과응력
- 이벤트: 급확대, 구조 점검
- 준공 전: 복수 균열, 종합 판단
- 사용 중: 잔류 추세, 보수
5. 해석·관리
| 패턴 | 해석 | 조치 |
|---|---|---|
| 단일 균열 | 국부 응력 | 부재 점검 |
| 복수 동시 | 전체 거동 | 구조 검토 |
| 온도 연동 | 수축 | 보정 후 판단 |
| 급확대 | 과응력 | 즉시 조치 |
- 건축공사 관리기준은 구조 형식 · 중요도 · 설계 예측치 · 현장 조건 기준 설정
- 설계예상변위 · 최대허용변위 및 응력 한계를 기준으로 하며, 변위 수렴 · 변화속도 · 복수 센서 동시 변화 우선 검토
- 준공 시 계측기 이관 · 장기 모니터링 계획 수립
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
모든 균열을 계측하나요?
안전에 유해한 것으로 의심되는 균열만 대상으로 미세 균열은 육안 · 사진으로 보조
구조물 안전계측 균열과 차이는?
원리는 동일하나 건축공사는 시공 단계 · KCS 3.9 맥락에서 운영
균열 폭 증가만으로 위험한가요?
폭 · 길이 · 방향 · 주변 변위 · 응력과 함께 검토. 급증 시 구조 검토가 필요
온도 · 수축 균열과 구조 균열 구분은?
패턴 · 위치 · 하중 이벤트 · 변위 연계로 구분
