1. 계측 개요
- 목적처짐 계측은 장경간 구조물 · 슬래브 · 보 등에서 시공 중 처짐(요 · 처짐)을 침하계, 처짐계, 변위계로 관리하는 항목(KCS 3.9.1.1①). 거푸집 해체 · 프리스트레스 · 슬래브 타설 단계별 처짐이 설계 허용을 초과하지 않는지 확인
- 적용 범위절대 · 상대 변위를 측정 목적 기준 구분하며, 온도 · 콘크리트 강도 발현 통합 해석
- 주요 구성처짐 계측은 거푸집 해체 · 프리스트레스 · 슬래브 타설 등 시공 이벤트별로 기록 설계 예측 처짐 곡선과 비교하고, 수렴 전 과다 처짐은 동바리 · 타설 순서 · 강도 발현 점검
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 건축 · 인접 구조물 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 시공 품질거푸집 · 동바리 · 타설 품질을 처짐으로 검증
- 안전과다 처짐 시 보강 · 공정 조정 근거 제공
- 준공장기 처짐 추세의 기준 데이터를 확보
3. 대표 단면·원리
- 측정 대상처짐은 하중 재하 · 콘크리트 강도 증가 · 크리프 기준 시간 기준 변 초기 급변 후 수렴 추세를 확인하며, 설계 예측 처짐과 비교
4. 설치·운영

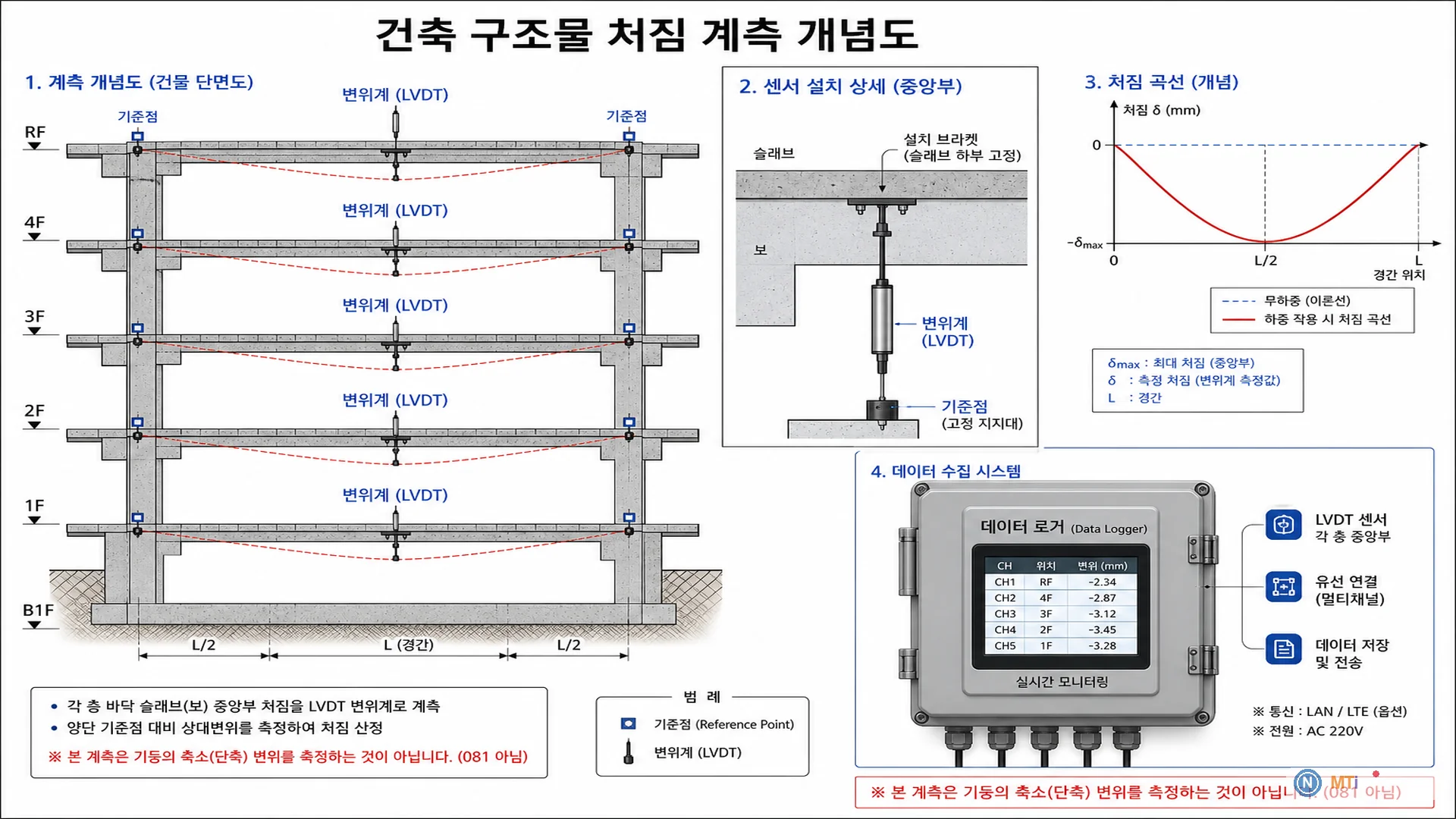

- 장경간 보 · 슬래브 대표 위치에 측점 선정
- 침하계 · 광파기 · 변위계를 설계 위치에 설치
- 거푸집 해체 전 · 후, 프리스트레스 전 · 후 초기치 기록
- 온도 · 강도 시험 결과와 연동
- 이상 처짐 시 즉시 원인 분석 · 보강 검토
- 원격계측으로 연속 모니터링
- 타설 · 양생: 처짐 급변, 동바리 · 강도
- 거푸집 해체 전: 허용 대비, 보강 검토
- 프리스트레스: 이벤트 전후, 축력 · 처짐
- 수렴 후: 잔류 증가, 구조 검토
- 준공: 기준 데이터, 장기 이력
5. 해석·관리
| 단계 | 징후 | 조치 |
|---|---|---|
| 타설 직후 | 급처짐 | 양생 · 동바리 점검 |
| 해체 전 | 허용 초 | 보강 · 재타설 검토 |
| 수렴 후 | 지속 증가 | 구조 검토 |
| 온도 급변 | 일시 증가 | 온도 보정 후 판단 |
- 건축공사 관리기준은 구조 형식 · 중요도 · 설계 예측치 · 현장 조건 기준 설정
- 설계예상변위 · 최대허용변위 및 응력 한계를 기준으로 하며, 변위 수렴 · 변화속도 · 복수 센서 동시 변화 우선 검토
- 준공 시 계측기 이관 · 장기 모니터링 계획 수립
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
침하계와 광파기 차이는?

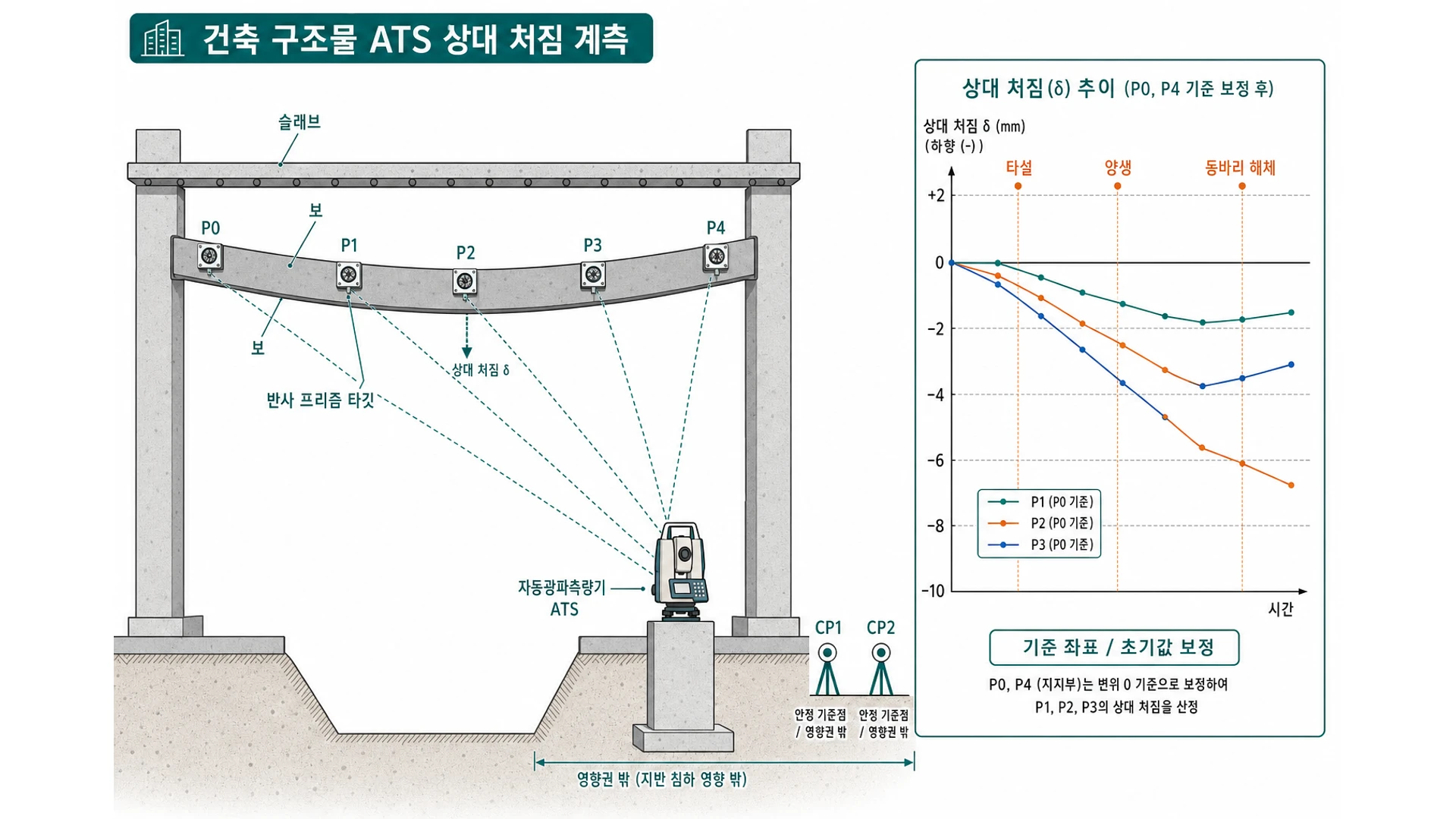

침하계는 국부 수직 변위, 광파기는 절대 3D 변위에 유리 현장 기준 병행
수렴 기준은?
일정 기간 상대 침하량이 미미할 때 수렴으로 판단 KCS · 설계 기준 준수
처짐 허용은 어디서 확인하나요?
구조 설계 · 시공계획서 · 계측관리계획서에 우선. 층별 · 경간별로 구분
크리프와 즉시 처짐 구분은?
하중 이력 · 재령 · 온도와 장기 추세로 구분
