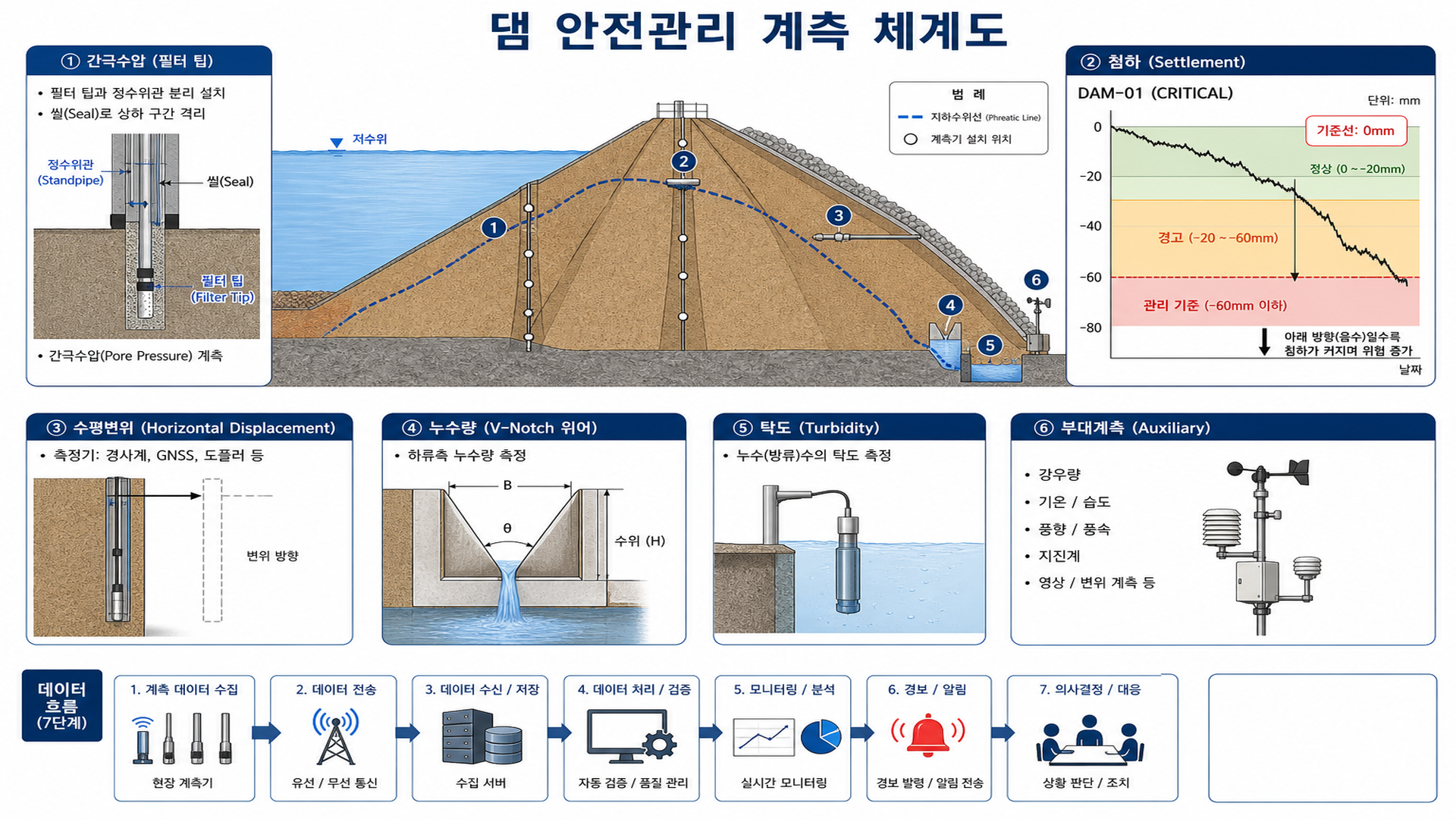

1. 계측 개요
- 목적댐 안전관리 계측 체계는 저수위 변화에 따른 제체 · 기초의 침투, 누수, 변형 응답을 종합 관찰 → 이상 징후를 조기에 판단하는 안전관리 시스템. 계측 항목은 센서 설치 위치, 측정값, 해석값, 관리기준, 조치 절차가 상호 연계되도록 구성
- 적용 범위건설중 계측(축조 · 성토 단계)은 준공 후 누수 · 간극수압 안전관리와 구분하며, 원격계측 · 데이터관리 SW로 QC · 보고 연계
- 주요 구성수리 해석 용어: filter tip(필터 구간 끝)=간극수압 측정 지점이며 침윤선과 동일하지 않음 piezometric head(간극수압 수두)는 관측공 · 필터 위치의 수압을 뜻하며 지하수위(G.W.L)와 구분 침윤선은 간극수압 · 수위 · 지층 데이터를 종합해 추정
2. 주요 계측 항목
- 수위 · 간극수압저수위 변화에 따른 제체 · 기초 간극수압(u)과 수두 조건을 간극수압계 · 지하수위계로 관리
- 침투 · 누수간극수압계 · 해석 침윤선과 하류 누수량 · 탁도로 침투 · 누수 이상을 판단
- 침하 · 변위침하계 · GNSS · 경사계로 누적 변형과 변위속도 추적
- 응력 · 변형률변형률계 · 기울기계로 제체 · 기초의 응력 · 변형 응답 확인
- 온도 · 지진강우 · 지진 · 온도 등 외력 조건과 계측 반응의 상관성을 분석
- 하천제방 · 의사결정제방 · 저수지별 관리기준 기준 정상/주의/경계/위험 단계로 조치 절차 연계
3. 대표 단면·원리
- 측정 대상댐 안정은 저수위(외력)와 제체 · 기초의 간극수압 · 누수 · 변위 응답 균형으로 평가 계측자료는 데이터로거 및 서버 DB로 수집된 후 결측 · 이상치 · 드리프트 · 온도 영향을 검증하고, 관리기준과 비교 → 정상 · 주의 · 경계 · 위험 단계로 판단 이상 징후 발생 시 현장점검 · 계측기 확인 · 원인분석 · 보수 · 보강 · 비상대응 절차 연계
4. 설치·운영
- 설계 계측 단면 · 수위 구간별 계측 계획 준수
- 기초 · 제체 · 배수층에 간극수압계 · 지하수위계 설치
- 제체 크레스트 · 익스트 · 기초에 침하계 · 변위계 배치
- 누수량 측정 시설 · 배수로를 계측 대상에 포함
- 장기 모니터링용 GNSS · 자동화 체계 구축
- 원격계측으로 수위 급변 · 태풍 · 지진 시 고빈도 계측 전환
- 평상 저수위: 간극수압, 침하, 정상 패턴 · 기준선 확립
- 수위 상승: 수압, 누수량, 탁도, 침투 · 파이핑 징후
- 홍수기 · 태풍: 전 항목 고빈도, 경보 단계 · 비상 대응
- 지진 · 급변 이벤트: 변위, 수압, 진동, 잔류변위 · 이상 징후
- 장기 운영: GNSS, 침하 추세, 누적 변형 · 유지관리
5. 해석·관리
| 항목 | 센서 | 해석 |
|---|---|---|
| 수위-간극수압 | 간극수압계 | 정상 패턴 vs 이상 상승 |
| 제체 변위 | 변위계, GNSS | 비대칭 · 집중 변형 |
| 장기 침하 | 침하계 | 압밀 · 크리프 추세 |
| 누수량 | 유량계 | 급증 · 탁도 변화 |
| 온도 | 온도센서 | 수화열 · 열응력 |
| 지진 | 진동계 | 잔류변위 · 수압 이탈 |
- 댐 관리기준은 댐 안전점검 규정 · 설계 기준 · 과거 데이터 기반 통계적 한계 적용 수위별 · 계절별 정상 범위를 설정 · 이탈 시 등급별 조치 실시
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
댐 계측에서 가장 민감한 항목은?
현장마다 다르지만 간극수압 급변, 누수량 증가, 비대칭 변위는 공통적으로 중점 검토
제방도 같은 방식인가요?
원리는 유사하나 규모 · 재료 · 수위 조건이 상이. 간극수압 · 침하 · 표면 변위 중심으로 단순화하는 경우가 많음
침윤선과 피에조 수두는 어떻게 맞추나요?
간극수압 · 수위계 데이터로 침윤선을 추정할 때 관측공 위치 · 지층 연속성을 함께 검토
홍수기 운영은?
수위 상승 · 지하수위 · 제체 변위속도를 고빈도로 전환 · 관리기준을 단계별로 적용
