댐·제방 제체 변위계

• 측정 대상 : 제체 수평, 수직 이동을 구조물경사계, 지중경사계, GNSS로 확인.
• 측정 대상 : 수위 하중, 온도, 지진에 따른 제체 변형 → 안전 평가 핵심.
• 계측 목적 : 비대칭, 집중 변형 → 내부 손상, 침식 징후 검토, 간극수압, 누수, 침하와 수위, 시간 동기화, 아치, 중력, 필댐 형식별 거동 차이 유의.
• 운영 포인트 : 댐, 제방 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
• 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.

• 제체 변형 : 수위별 변위 패턴, 정상 범위 확립.
• 비대칭 : 단면, 방향별 차이, 집중 변형 검토.
• 지진 : 지진 후 잔류, 추가 변위 확인.

• 측정 방식 : 댐 형식별(아치, 중력, 필댐) 변형 특성 상이, 수위-변형 관계가 정상 운영 기준.
• 산정 방법 : GNSS와 구조물경사계, 지중경사계 교차 검증 권장.

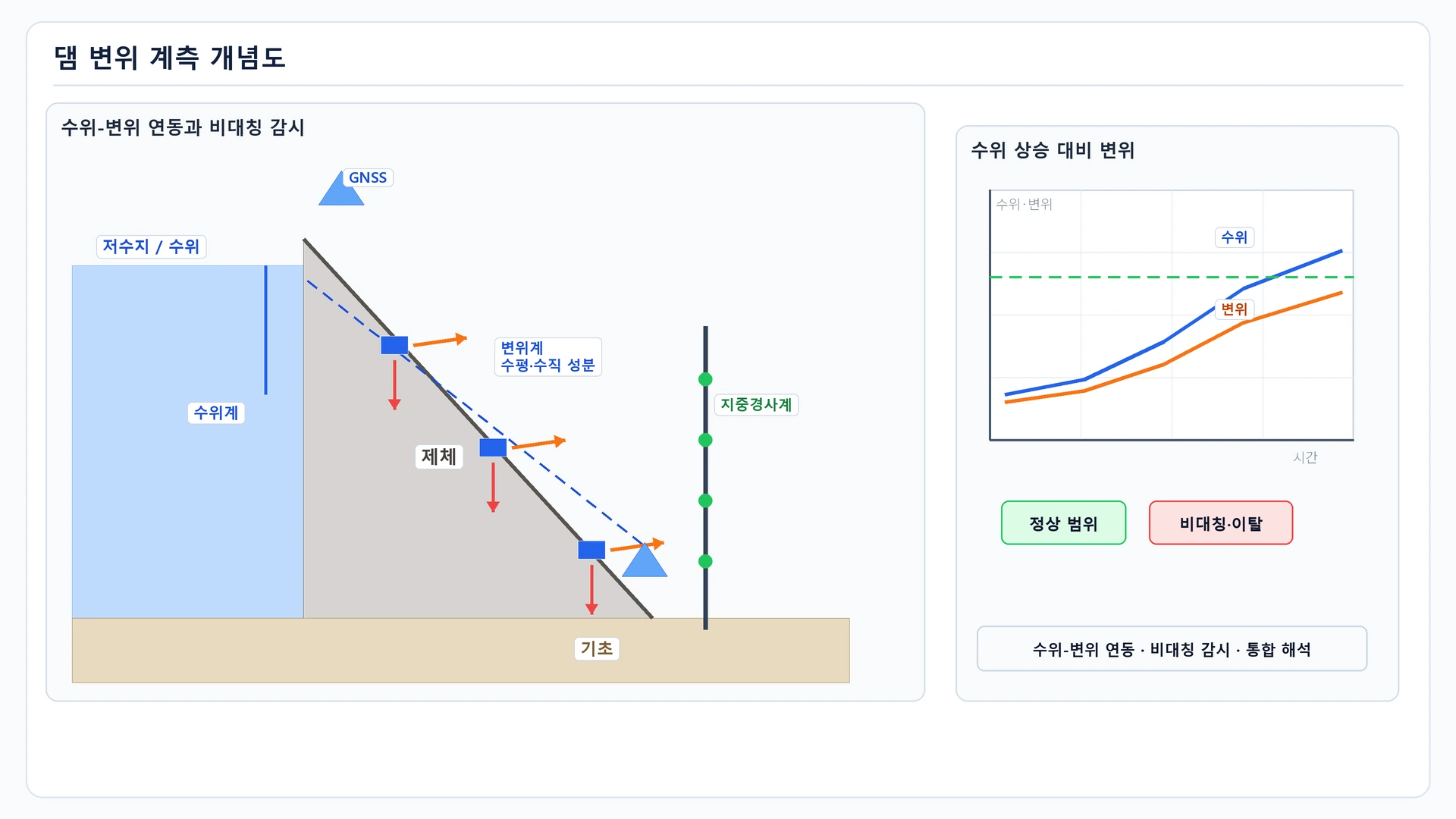

• 설계 계측 단면에 구조물경사계, 지중경사계 설치.
• 크레스트, 하류단에 GNSS 배치.
• 수위, 온도 센서와 연동.
• 정상 패턴 데이터베이스 구축.
• 홍수, 지진 시 고빈도 계측.
• 간극수압, 누수, 침하와 통합.
• 감리, 시공 확인: 경사계, GNSS 측점이 설계 단면, Figure와 일치하는지 확인.
• 감리, 시공 확인: 수위-변형 동기화, 이벤트 태깅 체계 확인.
• 감리, 시공 확인: 지진 후 집중 계측, 잔류 변형 기록 절차 확인.

• 초기 충수: 변위, 수위, 기준 패턴.
• 일상 운영: 수위-변위, 정상 범위.
• 홍수, 태풍: 고빈도, 이탈, 비대칭.
• 지진 후: 잔류 변위, 손상 조사.
• 장기: 추세, 노후, 보수.

전생애주기계측 항목

계측 항목	본 페이지	운영 요약	근거
지표침하·변위	지표침하·변위	장기 추세 · 수위별 패턴	KDS/KCS · 설계·계획서
간극수압·지하수위	간극수압·지하수위	침윤·누수 연계	KDS/KCS · 설계·계획서
변형률·기울기	변형률·기울기	제체 응력·변형	KDS/KCS · 설계·계획서
온도	온도	수화열·계절 보정	KDS/KCS · 설계·계획서

현상	검토 방향	현장 확인
수위 연동 변위 증가	정상 패턴 범위 내 · 초과 여부	구조물경사계 · 수위 · 온도 보정
비대칭 · 집중 변위	내부 손상 · 침식 가능성	단면 비교 · 간극수압 · 누수
지진 후 잔류 변위	구조 손상 · 추가 진행 가능성	GNSS · 국부 변위 · 육안 점검
변위 속도 가속	기초 · 제체 불안 가능성	속도 추세 · 침하 · 경사

• 근거 기준: KCS 54 20 25, 댐 안전점검 규정, 설계도서, 계측관리계획서.
• 수위별, 형식별 정상 변위 패턴, 이탈 시 등급별 조치.
• KCS: 계측책임자, 측정, 보고, 기준 초과 대응.
