댐·제방 누수·침투 계측

• 측정 대상 : 댐, 제방 누수, 침투 계측은 하류 배수갤러리, 집수정, 측수로, 계측정 등 설계된 배수, 관측 위치에서 누수량, 탁도, 수위 변화를 추적하는 계측이다.
• 측정 대상 : 수위별 정상 유량 패턴을 먼저 확립하고, 유량 급증, 탁도 증가, 수위-유량 관계 이탈이 발생하면 침투 경로 변화, 필터 이상, 내부침식 가능성을 검토한다.
• 측정 대상 : 간극수압계와 지하수위계는 누수 원인 해석을 위한 연계 계측으로 구분한다.
• 계측 목적 : 누수량계, 침하, 제체 변위, 댐 안전관리 통합 계측과 시간 동기화, 상세 시방, 허용값 → 설계도서, 발주처 기준.
• 운영 포인트 : 댐, 제방 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
• 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.

• 누수량 : 배수갤러리, 집수정, 측수로, V-notch weir 등에서 Q 추적.
• 수위-유량 관계 : 정상 패턴 확립 후 수위 대비 유량 이탈 감시.
• 탁도 · 수질 : 침식, 필터 이상, 내부 세굴 보조 지표.
• 연계 계측 : 간극수압, 지하수위, 변위, 침하로 원인 해석.

• 측정 방식 : 누수량은 하류 배수, 집수 시설에서 직접 측정하며, 수위 상승에 따른 유량 증가는 정상 패턴 범위 내에서 해석한다.
• 측정 방식 : 유량 급증, 탁도 상승, 수위-유량 곡선 이탈이 동시에 나타나면 침투 경로 변화를 우선 검토하고, 간극수압, 변위 데이터로 보조 확인한다.

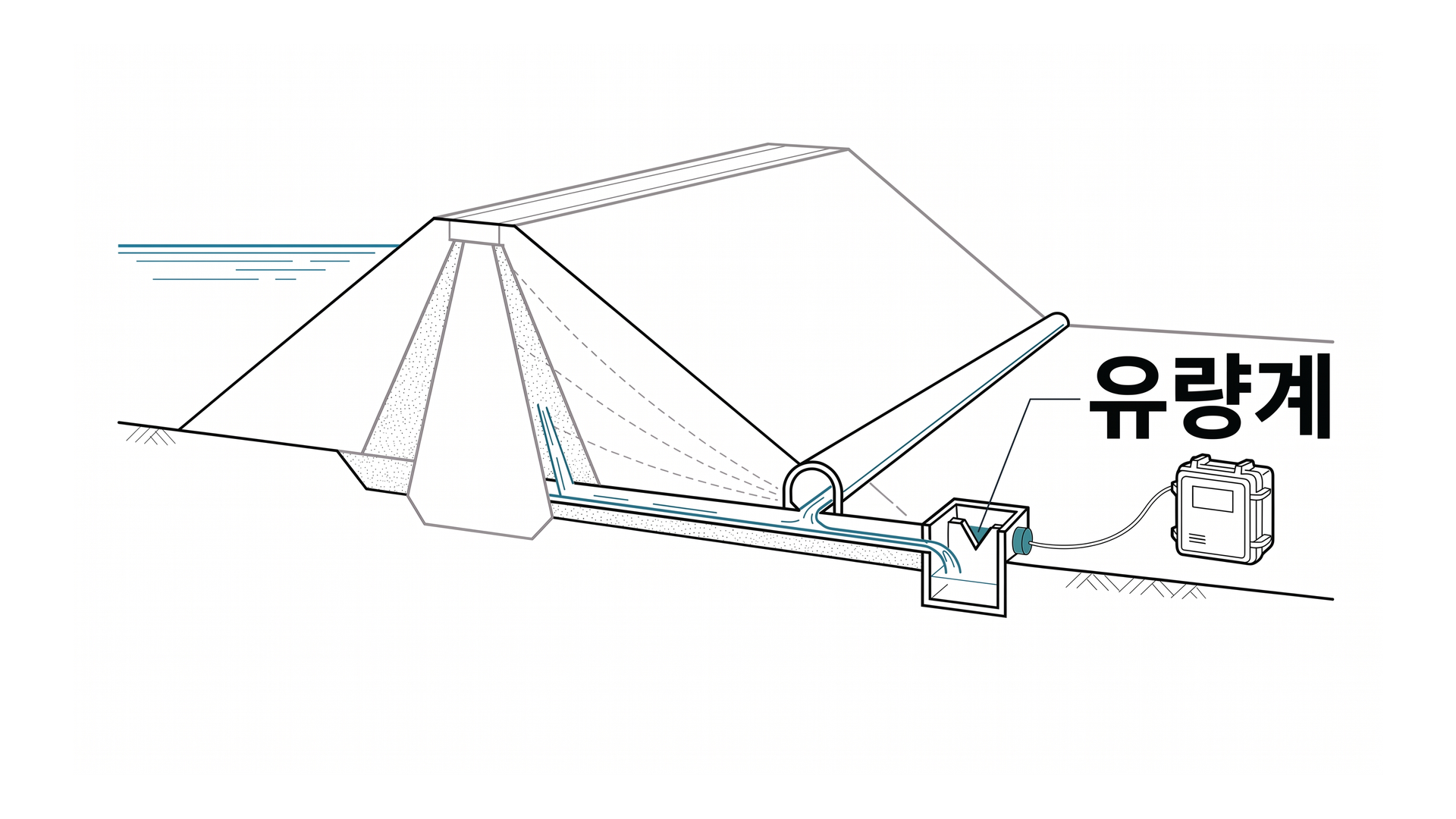

• 하류 배수갤러리, 집수정, 측수로, 계측정 등 집수 지점에 유량계(누수량계) 설치.
• 배수 배출부, 도면상 샘플링 위치에 탁도, 전기전도도 등 수질 측정 설비 배치.
• 저수지 수위계, 강우 데이터와 시간 동기화.
• 수위 구간별 정상 유량, 탁도 패턴을 기록, 기준선 확립.
• 이상 징후 시 계측 빈도 상향, 원격계측, 경보 검토.
• 지하수위계, 간극수압계는 연계 계측: 본 페이지 주 설치 항목 아님, 간극수압 페이지 참조.
• 감리, 시공 확인: 유량계, 집수 시설 위치가 설계 배수, 관측 계획과 일치하는지 확인.
• 감리, 시공 확인: 탁도, 수질 측정 위치가 도면, 계획서와 일치하는지 확인.
• 감리, 시공 확인: 수위-유량 기준선, 이상 보고 체계가 계획서와 일치하는지 확인.

• 준공, 초기: 유량, 수위 기준선, 정상 패턴 확립.
• 일상 운영: 누수량, 수위-유량, 수위별 분류.
• 홍수, 태풍: 유량 급증, 탁도, 고빈도, 경보.
• 이상 징후: 유량, 탁도, 수위, 연계 계측, 내부 조사.
• 장기: 추세, 노후, 안전 점검, 보수.

전생애주기계측 항목

구분	계측 위치	계측 목적	본 페이지 역할
누수량 Q	배수갤러리·집수정·측수로·V-notch	침투 유량 추적	주 계측
수위-유량 관계	저수지 수위·배수 유량	정상 패턴·이탈 감시	주 계측
탁도·수질	배수 배출부·샘플링	침식·필터 이상 보조	주 계측
간극수압	제체·기초·배수층	침투 경로·수압 해석	연계 계측
지하수위·변위·침하	관측공·제체	누수 원인·안정 연계	연계 계측 · 변위

현상	검토 방향	현장 확인
유량 급증	침투 경로 · 필터 · 내부침식 가능성	유량계 · 배수로 · 간극수압
탁도 증가	세굴 · 이완 · 필터 이상 가능성	탁도계 · 유량 · 배수 배출부
수위-유량 이탈	침투 경로 변화 가능성	수위-Q 그래프 · 집수 시설 점검
유량+변위 동시 이탈	제체 · 기초 손상 가능성	변위 · 침하 · 육안

• 근거 기준: KCS 54 20 25「댐 계측설비」§3, KWCS 54 20 25(K-water 보조), 댐 안전점검 규정, 설계도서, 계측관리계획서, 발주처 관리기준.
• 수위별 정상 유량, 탁도 패턴 확립 후 이탈 시 등급별 조치.
• KCS: 계측책임자, 측정, 보고, 기준 초과 대응.
