1. 계측 개요
- 목적댐 · 제방 간극수압(u)은 제체 · 기초 · 배수층 내부 수압이며, 간극수압계로 측정. filter tip(필터 구간 끝)은 간극수압 측정 지점이며 침윤선과 동일하지 않음. piezometric head는 필터 위치의 수압을 뜻하며 지하수위(G.W.L) · 저수위와 구분
- 적용 범위수위 상승 시 간극수압 분포 변화는 제체 · 기초 안정 평가의 핵심. 정상 수위-압력 관계를 확립 · 이탈 · 비대칭 상승을 감시
- 주요 구성댐 간극수압은 수위 상승 · 하강 주기마다 히스테리시스 패턴이 형성. 패턴 이탈 · 비대칭 상승은 배수층 · 필터 막힘 · 집중 침투를 시사하며, 안전 점검 등급과 연동해 조치 우선순위를 정함
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 댐 · 제방 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 수압 분포제체 단면별 간극수압 확인
- 안정수위 변화에 따른 안전 여유를 평가
- 침투배수층 · 필터 성능을 검증

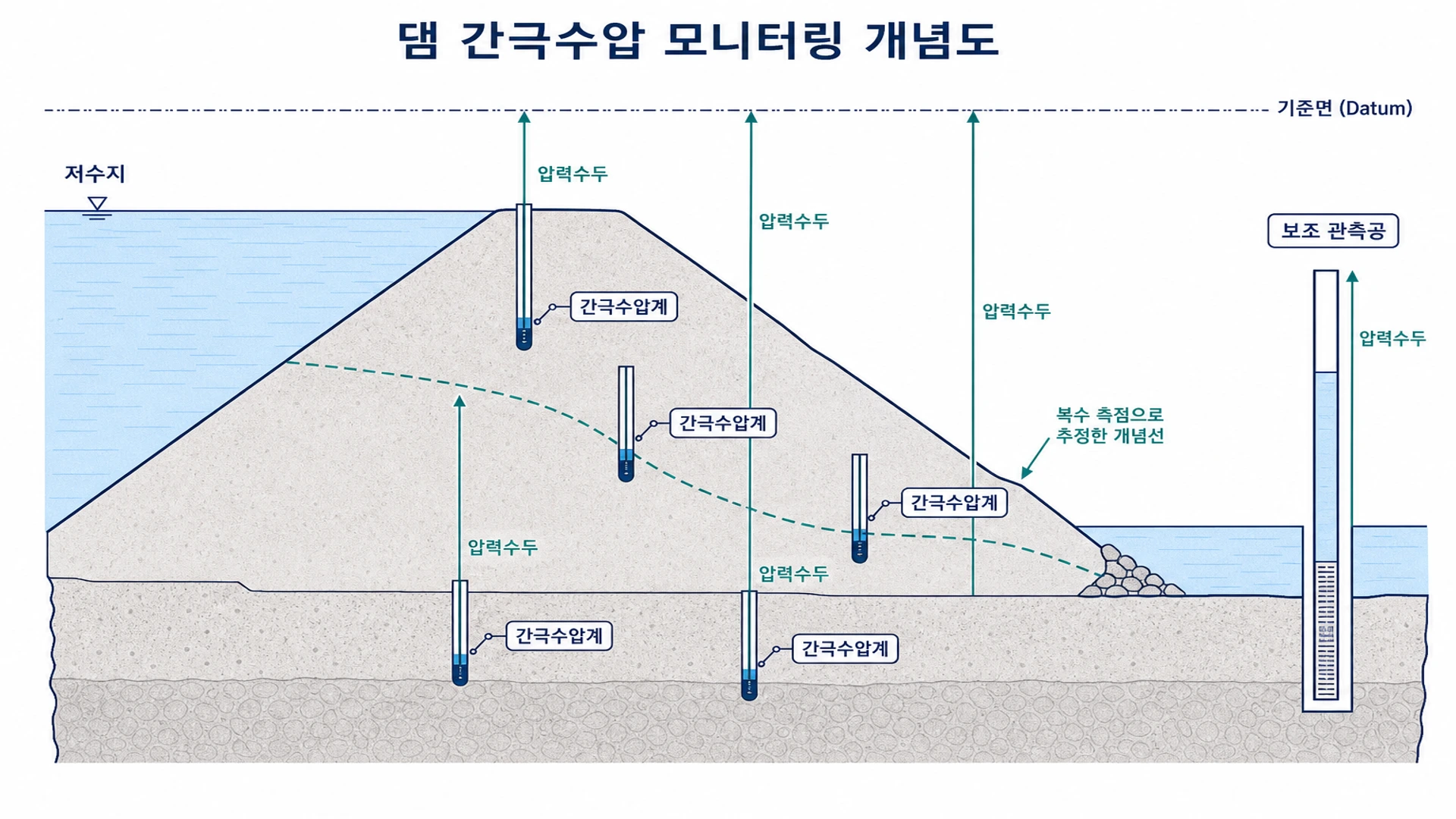

3. 대표 단면·원리
- 측정 대상간극수압은 수두 · 침투 경로에 의해 결정 제체 하부 · 기초의 과잉간극수압은 불안정 요인
4. 설치·운영
- 설계 계측 단면에 간극수압계 설치
- 필터 · 배수층과 수리적 연결 확인
- 수위계 · 강우 데이터와 연동
- 초기 · 정상 운영 패턴 기록
- 태풍 · 홍수 시 고빈도 계측
- 변위 · 침하와 통합
- 초기 충수: 간극수압 분포, 정상 수위-압력 관계
- 일상 운영: 간극수압 · 수위, 패턴 이탈
- 홍수 · 태풍: 과잉간극수압, 고빈도 계측
- 수위 하강: 압력 소산, 배수 · 압밀
- 장기: 단면 간 비교, 집중 유출 · 노후
5. 해석·관리
| 수위 | 압력 | 판단 |
|---|---|---|
| 상승 | 비례 증가 | 정상 패턴 |
| 상승 | 과다 증가 | 배수 · 침투 이상 |
| 하강 | 지연 소산 | 압밀 · 배수 |
| 비대칭 | 단면 간 차 | 집중 유출 |
- filter tip=간극수압 측정 지점(≠침윤선)
- piezometric head≠G.W.L
- 관리기준은 설계 · 댐 안전점검 규정 · 과거 데이터 준수
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
간극수압이 수위보다 빨리 오르면?
침투 경로 단축 · 배수 불량 · 센서 이상 검토
제방 간극수압계 심도는?
제체 · 기초 구조 기준 설계 계획 준수
댐 체 수압계 배치 원칙은?
단면 · 층별로 대표 위치에 두고 수위 · 온도 · 변위 연계
수압 급상승 시 우선. 조치는?
측량 · 누수 · 변위 이상 여부를 확인 · 관리기준에 따라 단계별 대응
