1. 계측 개요
- 측정 대상 : 하천제방 계측은 하천수위 변화에 따른 제방의 침하, 간극수압, 측방변위와 제내지측 누수를 함께 확인한다.
- 계측 목적 : 침윤선은 직접 측정값이 아니라 복수 간극수압, 수위, 지층조건으로 추정한다. 누수량 증가만으로 내부침식을 확정하지 않는다.
- 운영 포인트 : 댐, 제방 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목
- 침하 : 대표 단면, 관리대상 위치의 연직 변화 확인.

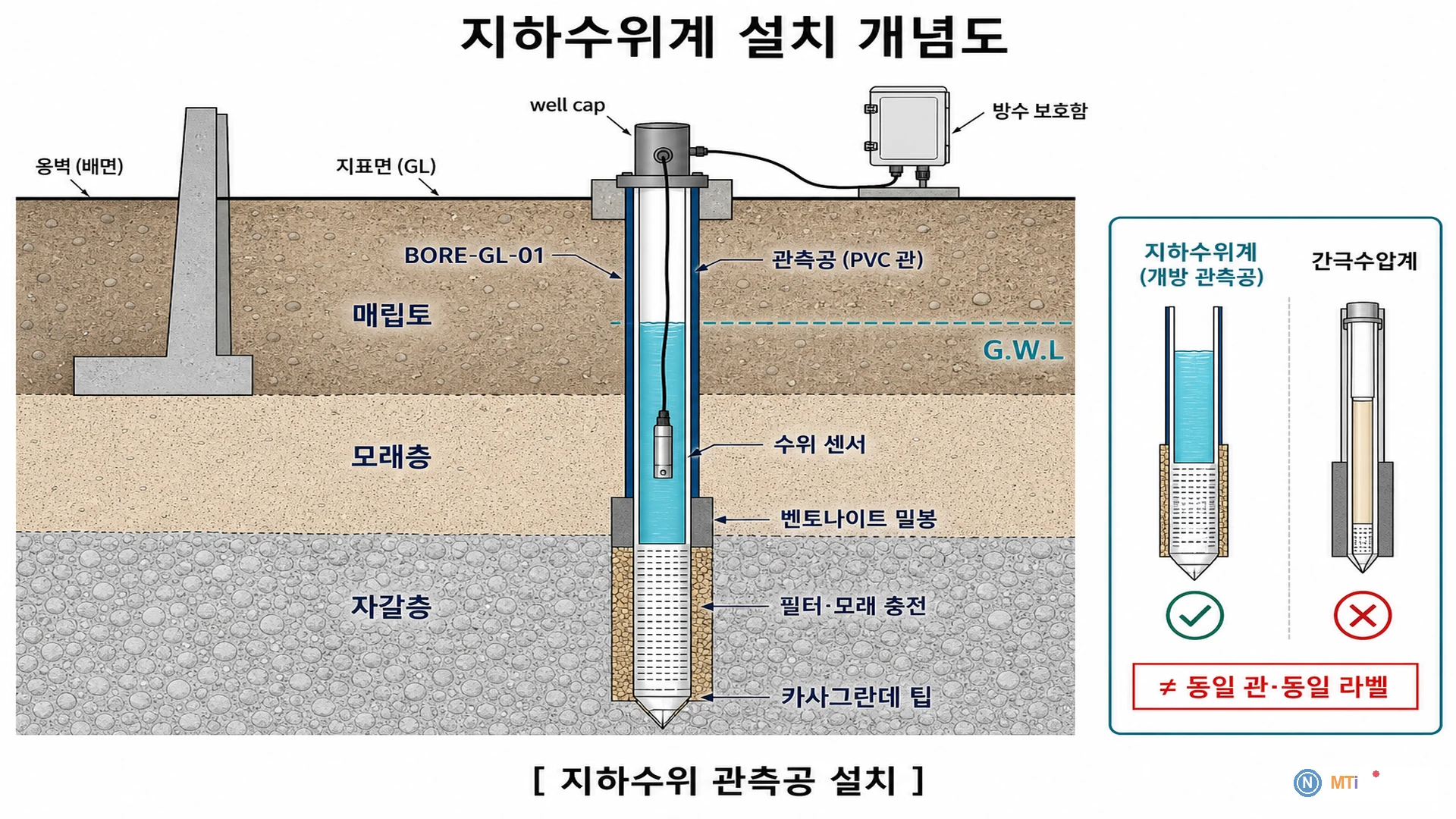

- 수압 · 침윤 : 간극수압, 수위 자료로 추정 침윤선 검토.
- 측방변위 : 지중경사계로 변형영역 측방 이동 확인.
- 누수 : 법끝 배수로 유량과 탁도, 현장점검 병행.
3. 측정 원리

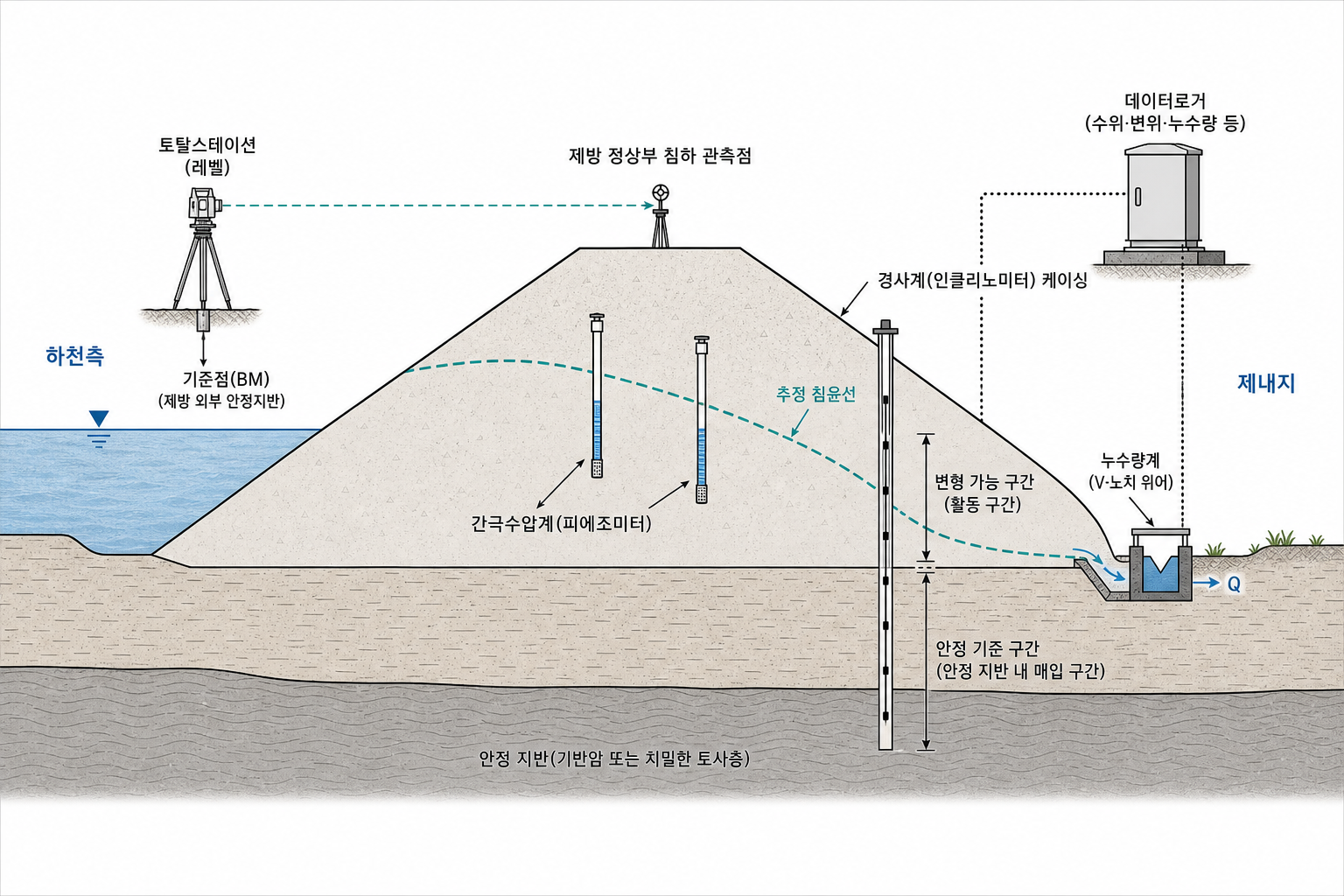

- 침하 : 안정 외부 BM과 제방 정상 측점, 레벨 또는 토탈스테이션.
- 배치 : 대표 단면과 관리대상 위치, 정상 중앙 고정 배치로 단정하지 않음.
- 침윤선 : 계측값 기반 추정, 직접 센서 값이 아님.
- 누수 : 법끝 V-notch 또는 계량 구조의 유량 Q.
- 해석 : 하천수위, 간극수압, 누수량의 시간차 검토, 누수만으로 내부침식 확정 금지.
4. 설치 및 운영
- 대표 단면과 관리대상 위치를 계측관리계획서에 확정한다.
- 침하 측점과 안정 외부 BM, 측정 경로를 확보한다.
- 지중경사계 케이싱은 예상 변형영역 아래 안정층까지 연장한다.
- 누수량계는 법끝 배수로 계량 구조에 설치한다.
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 지표침하·변위 | 지표침하·변위 | 장기 추세 · 수위별 패턴 | KDS/KCS · 설계·계획서 |
| 간극수압·지하수위 | 간극수압·지하수위 | 침윤·누수 연계 | KDS/KCS · 설계·계획서 |
| 변형률·기울기 | 변형률·기울기 | 제체 응력·변형 | KDS/KCS · 설계·계획서 |
| 온도 | 온도 | 수화열·계절 보정 | KDS/KCS · 설계·계획서 |
5. 해석 및 관리
- 해석: 누수량 증가 시 탁도, 현장점검과 함께 검토한다.
