1. 계측 개요
- 목적댐 · 제방 지진 계측은 지진 동작 시 제체 가속도 · 변위 · 간극수압 · 누수량 변화를 진동계, 변위계, 간극수압계로 기록(KCS 54 20 25). 지진 후 잔류 변위 · 누수 급증 · 간극수압 이상은 내부 손상 징후일 수 있음
- 적용 범위지진 전 정상 패턴 대비 이탈 여부가 안전 평가의 핵심
- 주요 구성댐 지진 계측은 변위 · 간극수압 · 누수 동시 이탈을 중점 검토. 지진 후 집중 계측 · 방류 · 검사 판단에 계측 데이터를 활용
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 댐 · 제방 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 지진 응답가속도 · 변위 피크 기록
- 잔류 효지진 후 잔류 변위 · 수압 · 누수 변화 추적
- 응급 판단방류 · 검사 · 수위 조절 근거 제공

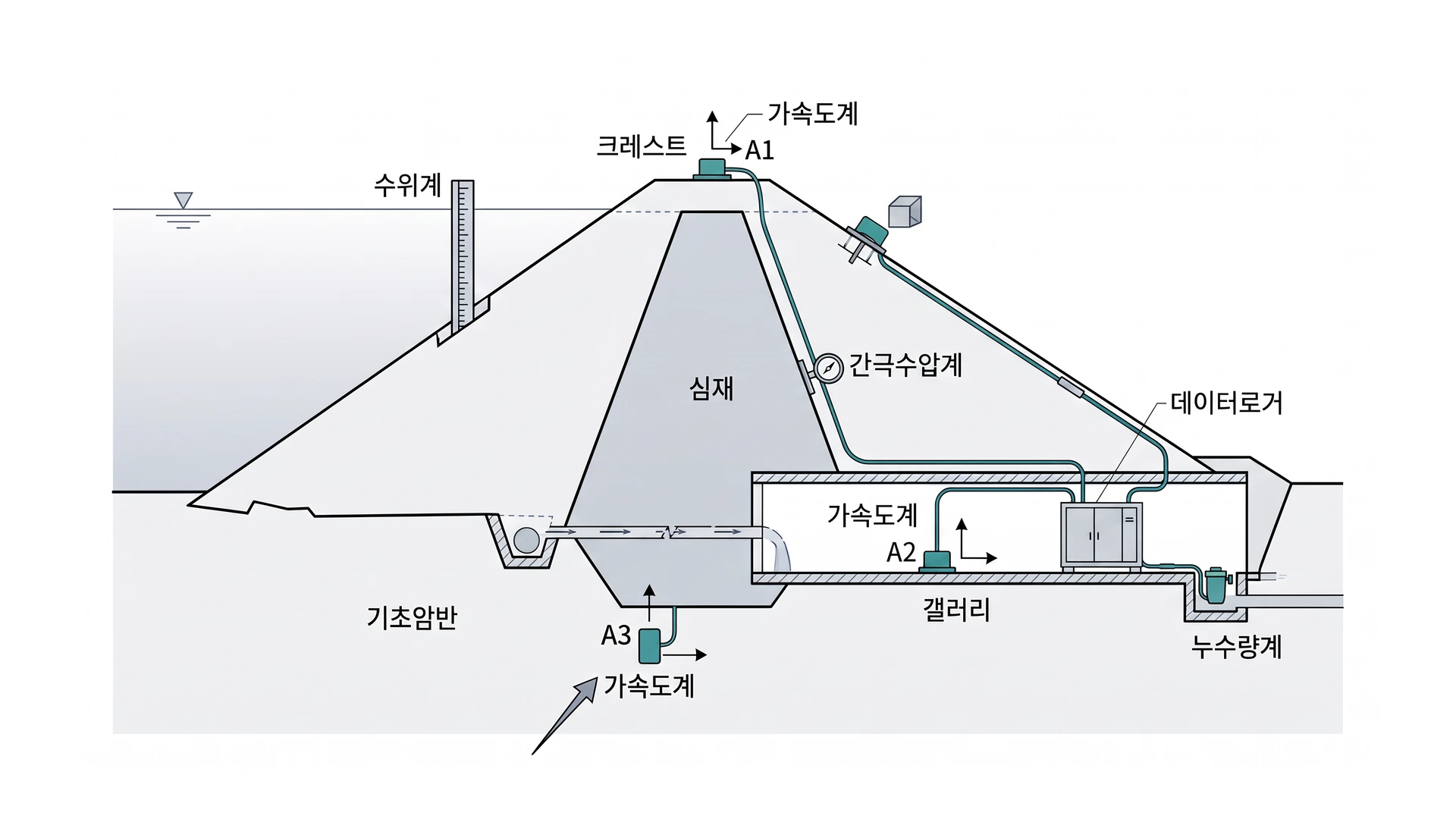

3. 대표 단면·원리
- 측정 대상댐은 지진 하중에 대해 제체 · 기초 · 절리면이 연계 응답 액상화 · 슬라이딩 · 균열 진행은 계측 이탈로 조기 감지 가능
4. 설치·운영
- 크레스트 · 익스트 · 기초에 진동계 · 변위계 설치
- 지진 트리거 · 이벤트 저장 설정
- 간극수압 · 누수 · 수위와 동시 기록
- 지진 후 집중 계측 · 육안 점검 일정 수립
- 내진 안전 평가 · 비상 대응 계획과 연동
- 장기 지진 이력 데이터베이스를 유지
- 평상시: 트리거 · 기준, 이벤트 저장
- 지진 발생: PGA · 변위, 실시간
- 직후: 누수 · 간극수압, 방류 검토
- 24~72h: 잔류 변위, 상세 점검
- 복구: 패턴 복귀, 이력 보관
5. 해석·관리
| 항목 | 지진 후 | 조치 |
|---|---|---|
| 변위 | 잔류 · 추가 | 상세 조사 |
| 간극수압 | 이탈 | 내부 점검 |
| 누수 | 급증 | 방류 · 검사 |
| 가속도 | 과대 | 구조 응답 평가 |
- 댐 관리기준은 댐 안전점검 규정 · 설계 기준 · 과거 데이터 기반 통계적 한계 적용 수위별 · 계절별 정상 범위를 설정 · 이탈 시 등급별 조치 실시
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
소규모 지진도 계측하나요?
트리거 임값을 설정해 의미 있는 이벤트를 저장
제방도 동일한가요?
원리 유사하나 규모 · 위험도 기준 계측 항목을 단순화 가능
댐 지진 계측 최소 구성은?
자유장 진동 · 댐체 응답 · 수위를 연동한 이벤트 기록이 일반적
지진 후 우선. 확인 항목은?
변위 · 경사 · 누수 · 균열 급변 여부를 즉시 점검 · 잔류 변형 추적
