1. 계측 개요
- 목적댐 · 제방 침하는 제체 크레스트 · 익스트 · 기초의 수직 변형을 침하계, GNSS로 장기 추적 압밀 · 크리프 · 수위 변화 · 지진 후 침하는 제체 안정성 지표
- 적용 범위부등침하는 변위계 · 경사 연계 침하량 증가(아래 방향)는 그래프에서 시간 기준 값이 커지는 방향이며, 관리기준 초과 시 단계별 조치 검토
- 주요 구성댐 침하는 준공 후 수년~수십년에 걸쳐 진행될 수 있어 동일 측점의 장기 연속성 중요 제체 · 기초 침하 차이가 커지면 비대칭 변형 · 균열 가능성을 검토하고, 수위 · 온도와 상관 분석
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 댐 · 제방 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 장기 침하압밀 · 크리프 추세 기록
- 부등침하제체 불균등 침하를 감시
- 이벤트홍수 · 지진 후 침하를 평가

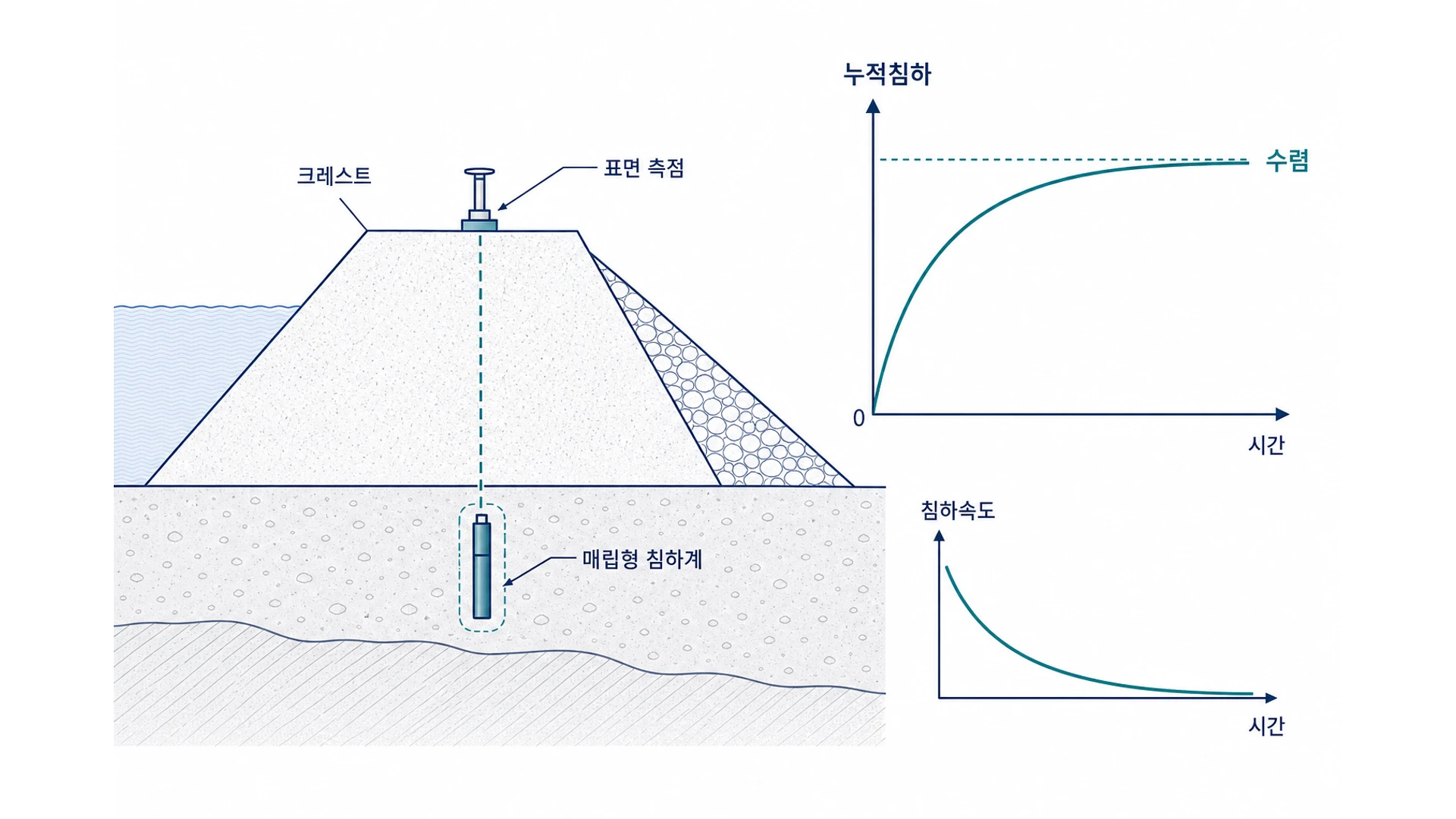

3. 대표 단면·원리
- 측정 대상댐 제체 침하는 압밀 · 변형에 의 기초 침하는 지반 조건에 좌우
4. 설치·운영
- 크레스트 · 익스트 · 기초에 침하계 설치
- 장기 안정 기준점을 확보
- GNSS로 대규모 추세를 보완
- 수위 · 온도와 연동
- 정기(월 · 분기) 계측 일정을 둡니다
- 변위 데이터와 통합
- 준공 · 초기: 크레스트 · 기초, 초기치 · 압밀
- 일상 운영: 장기 침하, 속도 · 비대칭
- 홍수 · 수위: 일시 침하, 회복 추세
- 지진 후: 잔류 침하, 손상 조사
- 장기: 크리프, 안전 점검
5. 해석·관리
| 위치 | 침하 유형 | 관리 |
|---|---|---|
| 크레스트 | 압밀 | 장기 추세 |
| 기초 | 지반 | 안정 |
| 비대칭 | 부등 | 변위 연계 |
| 홍수 후 | 일시 | 회복 확인 |
- 침하 그래프는 시간(가로) · 침하량 증가=아래 방향(세로) 명시 관리기준 초과 · 속도 가속 시 단계별 조치 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
침하가 계속되면?
압밀 진행 중일 수 있으나 속도 · 비대칭을 함께 검토
신축 댐도 침하계?
콘크리트 크리프 · 기초 압밀 모두 해당될 수 있음
댐 침하와 기초 침하 구분은?
측점 위치 · 심도별 침하계로 체 · 기초 · 주변 지반을 구분
수위 변화와 침하 상관은?
수위 상승 후 지연 침하가 있을 수 있어 장기 추세로 판단
