1. 계측 개요
- 목적댐 · 제방 변형률 계측은 제체 · 기초 콘크리트 · 필댐 인접 구조의 변형률을 변형률계로 측정(KCS 54 20 25). 수위 하중 · 온도 · 지진에 따른 응력-변형 관계를 추적하며, 균열 · 박리 전 응력 집중을 포착
- 적용 범위변위계 · 간극수압과 함께 제체 거동을 종합 해석
- 주요 구성댐 변형률은 수위 · 온도 · 지진 이벤트와 연동해 응력 수준을 추정 변위 · 간극수압과 함께 제체 거동을 종합 평가
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 댐 · 제방 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 응력수위 · 온도에 따른 변형률로 응력 수준을 추정
- 손상 예방응력 집중 · 비정상 증가를 조기에 감지
- 설계 검증재하 · 수위 단계별 설계 가정을 검증
3. 대표 단면·원리

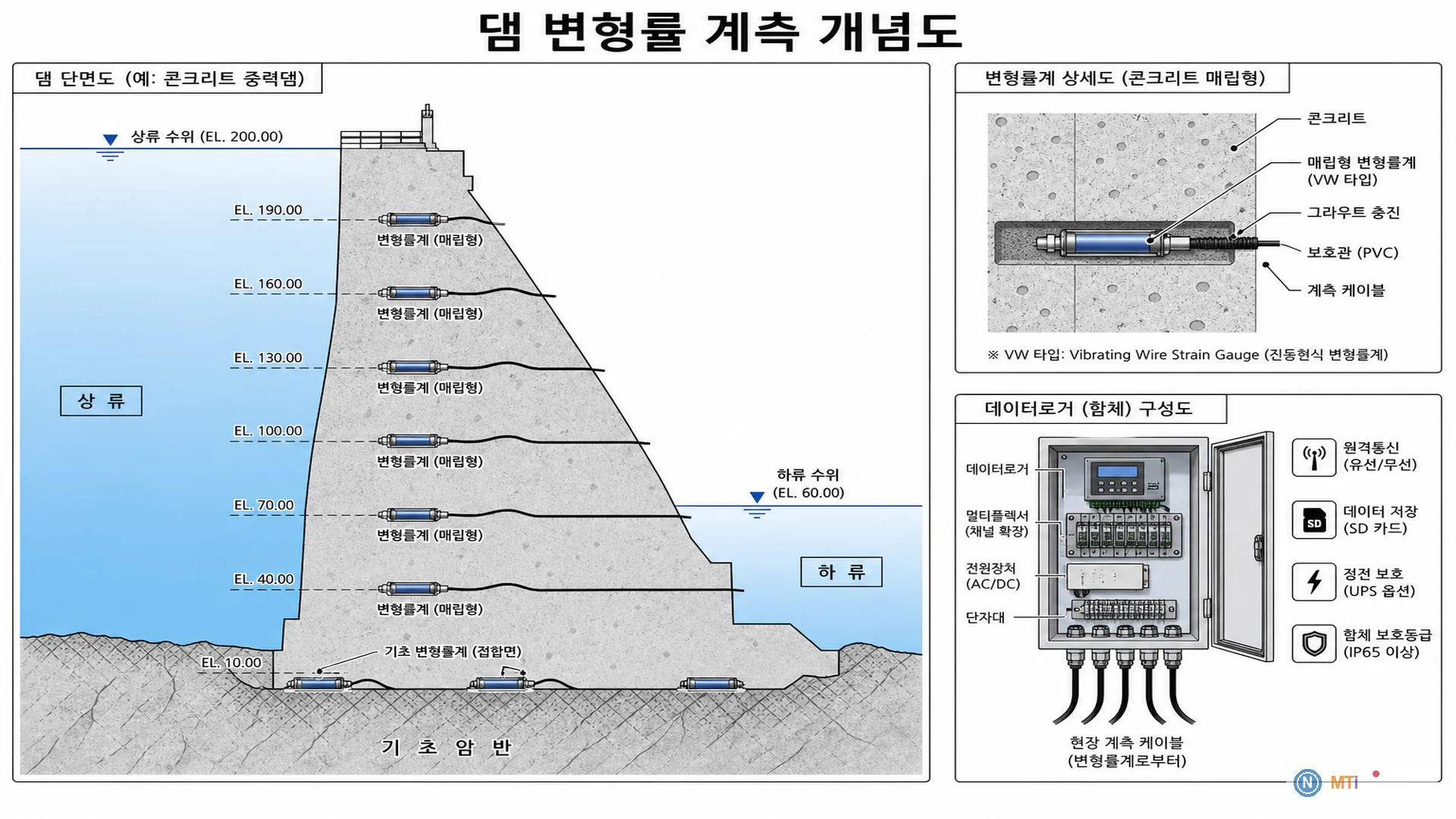

- 측정 대상변형률계는 콘크리트 · 철근 표면 · 내부에 매립해 변형률 시간 이력 제공 탄성계수 · 단면을 가정해 응력을 추정
4. 설치·운영

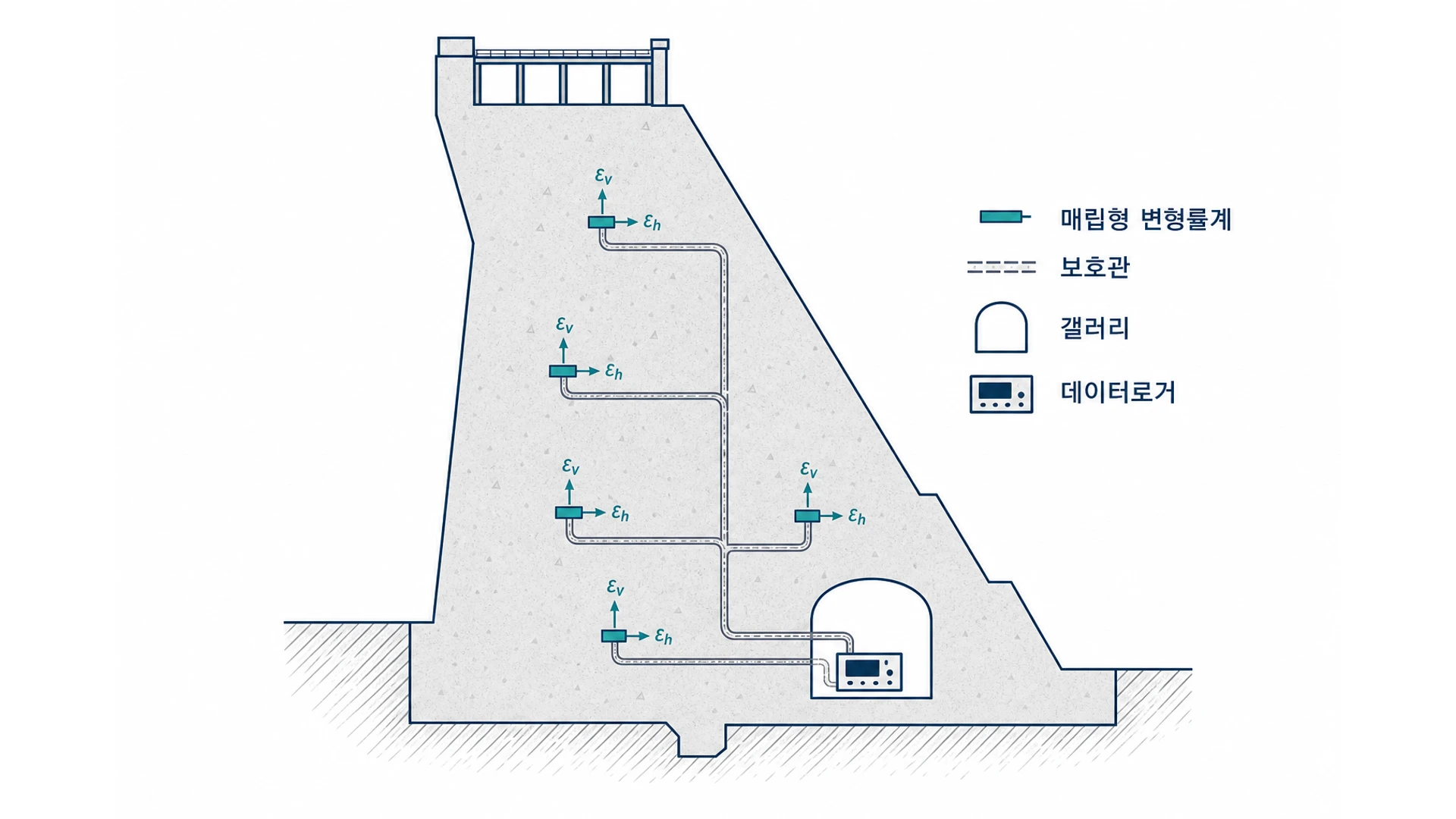

- 설계 계측 단면에 변형률계를 시공 시 매립
- 수위 · 온도 센서와 연동
- 초기 · 정상 운영 패턴 기록
- 홍수 · 지진 시 고빈도 계측
- 변위 · 간극수압 데이터와 통합
- 이상 변형률 시 내부 조사 연계
- 준공 · 수화: 변형률 · 온도, 수화열
- 충수 · 운영: 수위-응력, 정상 패턴
- 홍수 · 지진: 고빈도, 과도 응력
- 이상: 응력 집중, 조사
- 장기: 크리프, 노후
5. 해석·관리
| 조건 | 변형률 | 해석 |
|---|---|---|
| 수위 상승 | 증가 | 수압 부담 |
| 온도 | 주기 | 열응력 |
| 지진 | 스파이크 | 과도 응력 |
| 장기 | 크리프 | 노후 평가 |
- 댐 관리기준은 댐 안전점검 규정 · 설계 기준 · 과거 데이터 기반 통계적 한계 적용 수위별 · 계절별 정상 범위를 설정 · 이탈 시 등급별 조치 실시
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
변형률만으로 응력을 알 수 있나요?
탄성계수 가정이 필요. 정성 · 정량 비교 · 추세 관리에 활용
필댐에도 적용되나요?
콘크리트 부재 · 계측 계획 대상에 한
댐 변형률계 위치 선정은?
응력 집중 · 설계 검토 단면에 배치 · 온도 보정 적용
콘크리트 크리프와 구분하려면?
장기 추세 · 온도 · 수위와 상관분석 · 시공 직후 기준선을 확립
