1. 계측 개요
- 목적댐 · 제방 기울기 계측은 제체 크레스트 · 익스트의 경사 · 회전을 구조물경사계, GNSS로 측정(KCS 54 20 25). 비대칭 기울기는 부등침하 · 내부 손상 · 기초 불안 징후일 수 있음

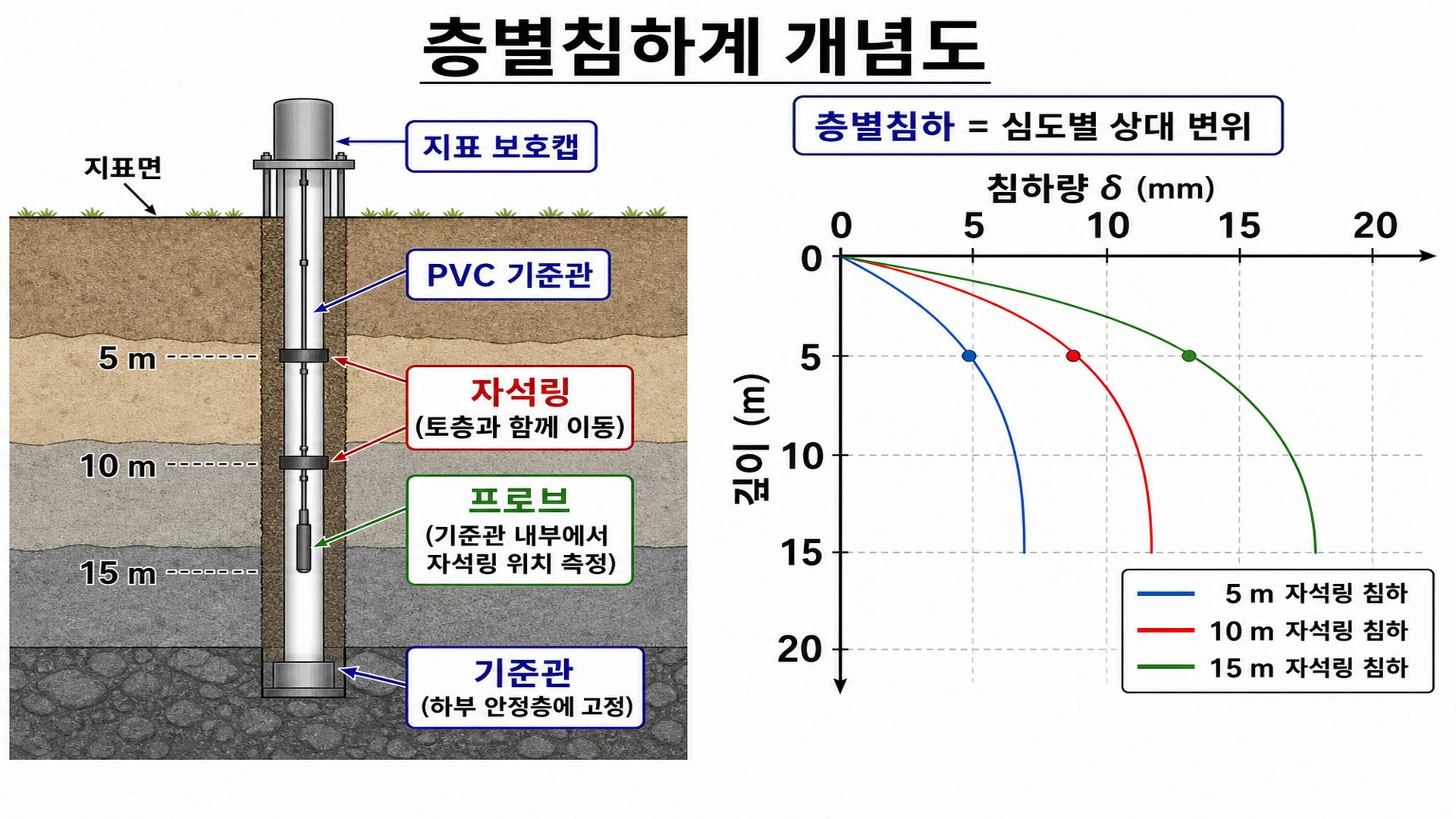

- 적용 범위침하계 · 변위계 · GNSS 데이터와 함께 제체 거동을 평가
- 주요 구성댐 기울기는 부등침하 · 비대칭 변형의 징후. 침하 · 변위 · 간극수압 데이터와 통합해 내부 손상 가능성을 평가
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 댐 · 제방 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 경사제체 기울기 변화 추적
- 비대칭단면 · 방향별 기울기 차이를 감시
- 지진 · 홍수이벤트 후 잔류 기울기를 평가
3. 대표 단면·원리
- 측정 대상댐 제체 기울기는 침하 · 수평 변위 · 회전의 결과 경사계는 국부 회전, 광파기는 절대 변위 기반 기울기 제공
4. 설치·운영

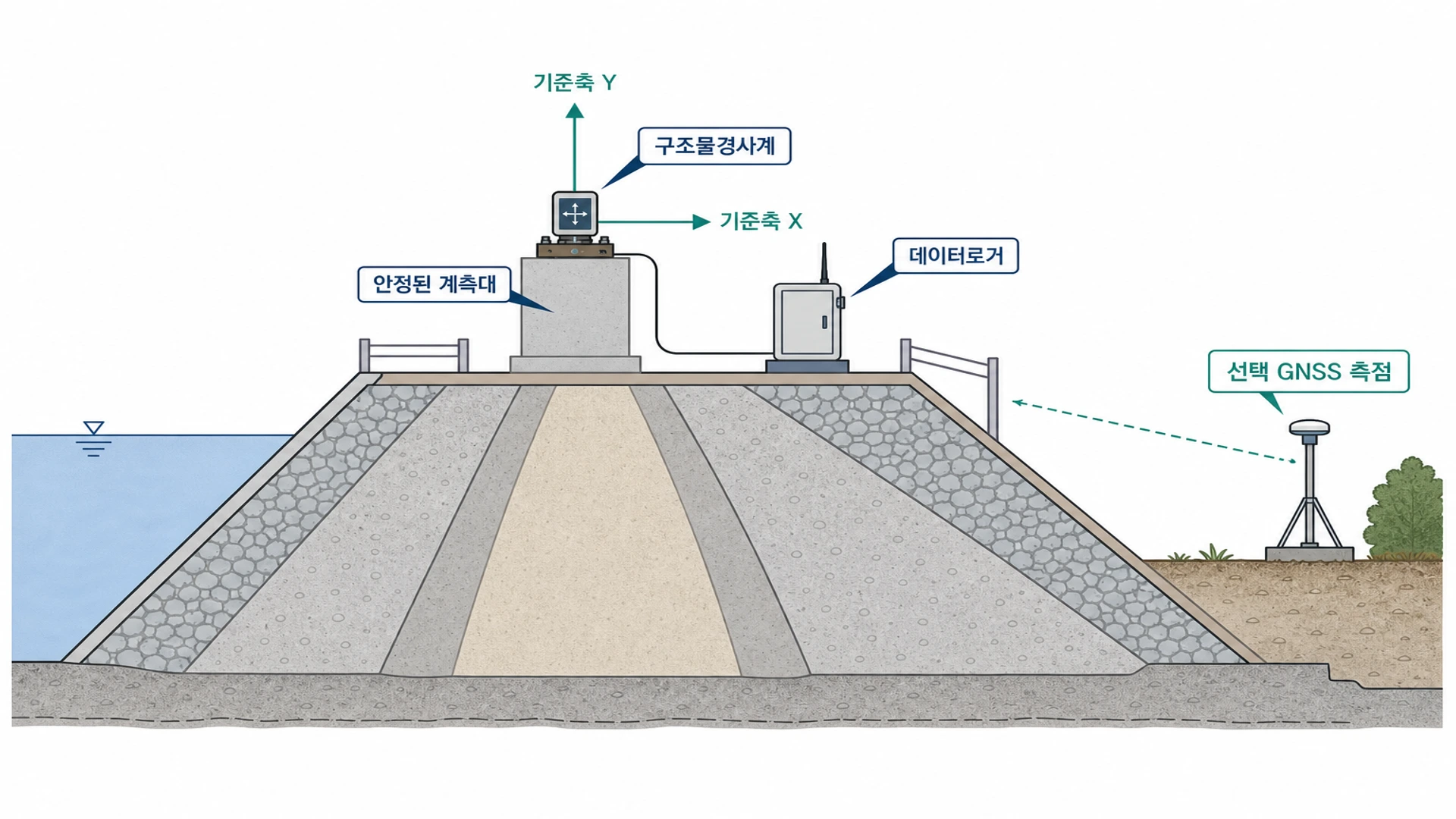

- 크레스트 · 익스트에 구조물경사계 설치
- 광파기 측점망으로 절대 기울기를 보완
- 수위 · 온도와 연동
- 정상 운영 패턴을 확립
- 홍수 · 지진 후 집중 계측
- 침하 · 변위 · 간극수압과 통합
- 초기: 2축 경사, 기준선
- 일상: 경사 · 침하, 비대칭
- 홍수 · 지진: 급변, 응급 점검
- 이상: 누수 연계, 내부 조사
- 장기: 추세, 보수
5. 해석·관리
| 징후 | 연계 | 조치 |
|---|---|---|
| 점진 증가 | 침하 | 기초 조사 |
| 비대칭 | 간극수압 | 내부 점검 |
| 지진 후 | 변위 | 손상 조사 |
| 급증 | 누수 | 응급 점검 |
- 댐 관리기준은 댐 안전점검 규정 · 설계 기준 · 과거 데이터 기반 통계적 한계 적용 수위별 · 계절별 정상 범위를 설정 · 이탈 시 등급별 조치 실시
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
변위 계측과 차이는?
기울기는 회전 · 부등침하에 민감 변위 · 침하와 함께 검토
제방도 동일한가요?
규모 기준 경사 · 침하 중심으로 단순화 가능
댐 경사와 변위계 중복이 필요한가요?
전체 기울기는 경사계로, 국부 변형은 변위계로 보완하는 경우가 많
비대칭 경사 징후는?
기초 불균등 · 수압 비대칭 · 굴착 영향을 조사 수위 · 온도와 동시 해석
