1. 계측 개요
- 목적배수시설 계측은 비탈면 배수공 · 측구 · 지하배수의 효과를 지하수위계, 간극수압계, 유량계로 검증 배수 불량은 간극수압 상승 · 변위 가속의 주요 원인
- 적용 범위보강공 시공 전후 수위 · 간극수압 · 변위 변화를 비교해 배수 성능을 정량 평가
- 주요 구성배수시설 계측은 보수 전후 수위 · 간극수압 · 변위속도를 비교해 정량적으로 효과를 입증 막힘 의심 시 내시경 · 유량 측정을 병행하고, 배수 공사 후에도 1~2 우기 관찰 기간을 둡니다
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 비탈면·급경사지 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 배수 효수위 · 간극수압 저하 확인
- 막힘 감지수위 재상승으로 배수 불량을 포착
- 유지관리배수공 청소 · 보수 시기를 결정

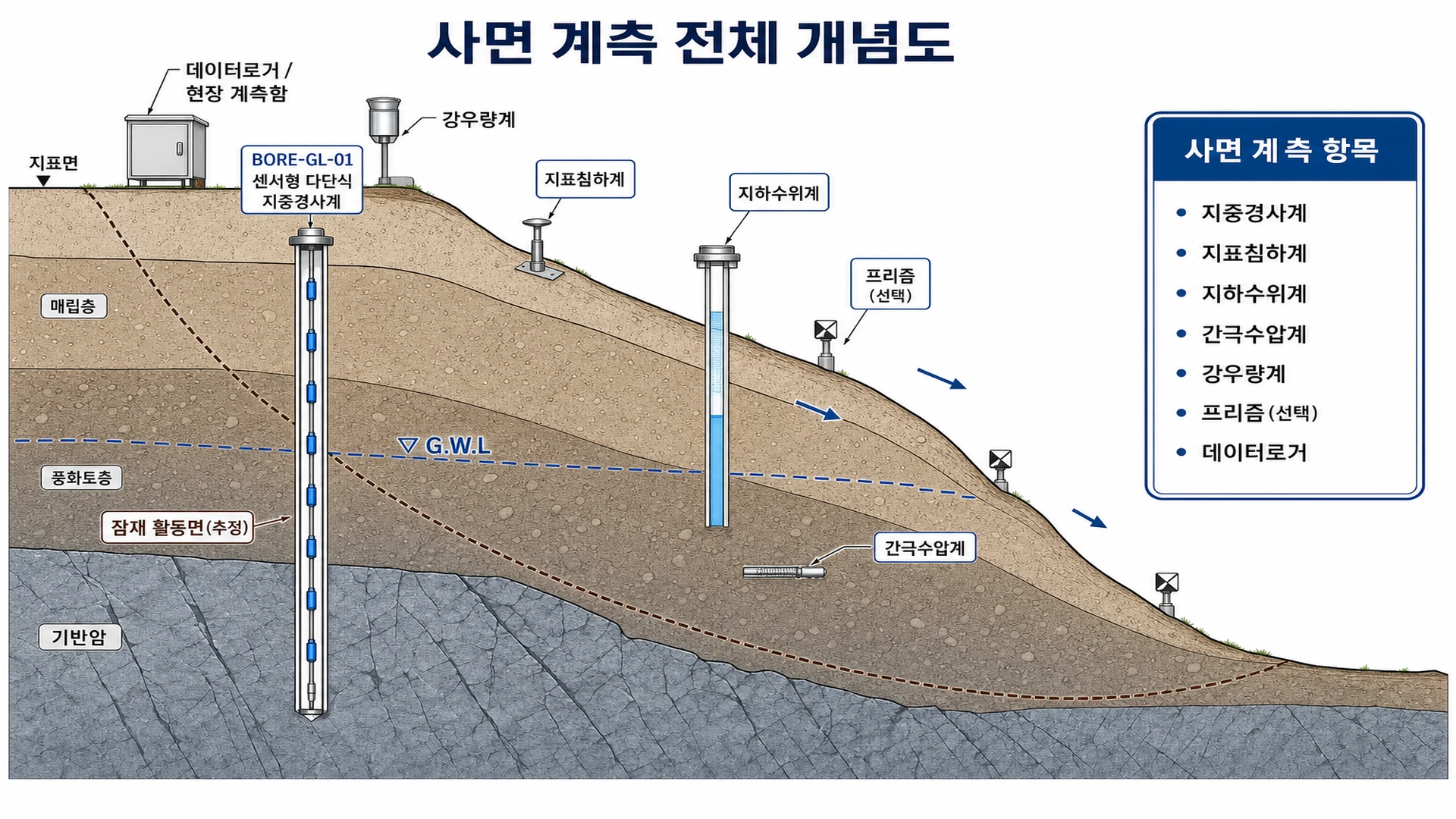

3. 대표 단면·원리
- 측정 대상배수는 간극수압을 소산시켜 유효응력 · 전단강도를 회복시킵니다.
- 측정 원리배수 경로상 수위 · 압력 변화로 성능을 판단
4. 설치·운영
- 배수공 상 · 하류 · 측면에 관측공을 둡니다
- 배수 전후 간극수압계를 비교 배치
- 유량계가 있으면 유량 추세 기록
- 시공 전 기준 데이터를 확보
- 보수 후 효과를 재평가
- 지중경사계 연계
- 시공 전: 수위 · 간극수압, 기준선
- 배수 시공: 유량 · 수위, 즉시 효
- 운영 중: 막힘 · 재상승, 청소 · 보수
- 강우 후: 변위속도, 배수 성능
- 보수 후: 전후 비교, 효과 재평가
5. 해석·관리
| 지표 | 개선 시 | 악화 시 |
|---|---|---|
| 지하수위 | 하강 | 재상승 → 막힘 |
| 간극수압 | 소산 | 고수준 유지 |
| 변위속도 | 감소 | 재가속 |
| 유량 | 안정 | 감소 |
- 비탈면 관리기준은 설계 안정율, 붕괴 위험 등급, 인접 시설물 기준 설정 설계예상변위 · 최대허용변위 , 변위속도 · 강우 후 반응 기준을 병행
- 한계 초과 시 대피 · 공사 중지 · 보강을 검토하는 관리 단계를 운영 가능
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
배수공 계측 없이 변위만 보면?
원인 분리가 어렵 수위 · 간극수압으로 배수 효과를 확인해야
배수 후에도 변위가 증가하면?
활동면 깊이 · 보강 부족 · 추가 강우 검토
배수공 효과는 어떻게 검증하나요?
배수 전후 지하수위 · 간극수압 · 변위속도 변화를 비교
배수공 막힘 징후는?
강우 후 수위 상승 지연이 길어지고 변위속도가 증가 가능. 정기 점검 · 청소 이력과 대조
