1. 계측 개요
- 목적구조물 진동 계측은 인접 발파 · 공사 · 교통 · 지진에 의한 구조물 동적 응답을 진동계로 측정 고유진동수 변화 · 과도 응답 증가는 강성 저하 · 연결부 손상 · 기초 문제 징후일 수 있음
- 적용 범위구조물 안전 기준과 인체 · 민원 기준을 구분 적용
- 주요 구성구조물 진동은 인접 발파 · 철도 · 공장 가동과 연계될 수 있어 이벤트 로그가 중요 기준 초과 시 공법 변경 · 방진벽 · 작업 시간 조정 등을 검토하고, 구조 응답 변화는 상세 안전 점검으로 이어질 수 있음
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 구조물 안전 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 동적 특성고유진동수 · 감쇠를 파악
- 이벤트발파 · 지진 응답 기록
- 손상장기 특성 변화 추적
3. 대표 단면·원리
- 측정 대상가속도 · 속도 센서로 시간 이력 · 스펙트럼을 분석 FFT · 모달 분석으로 특성을 추출
4. 설치·운영

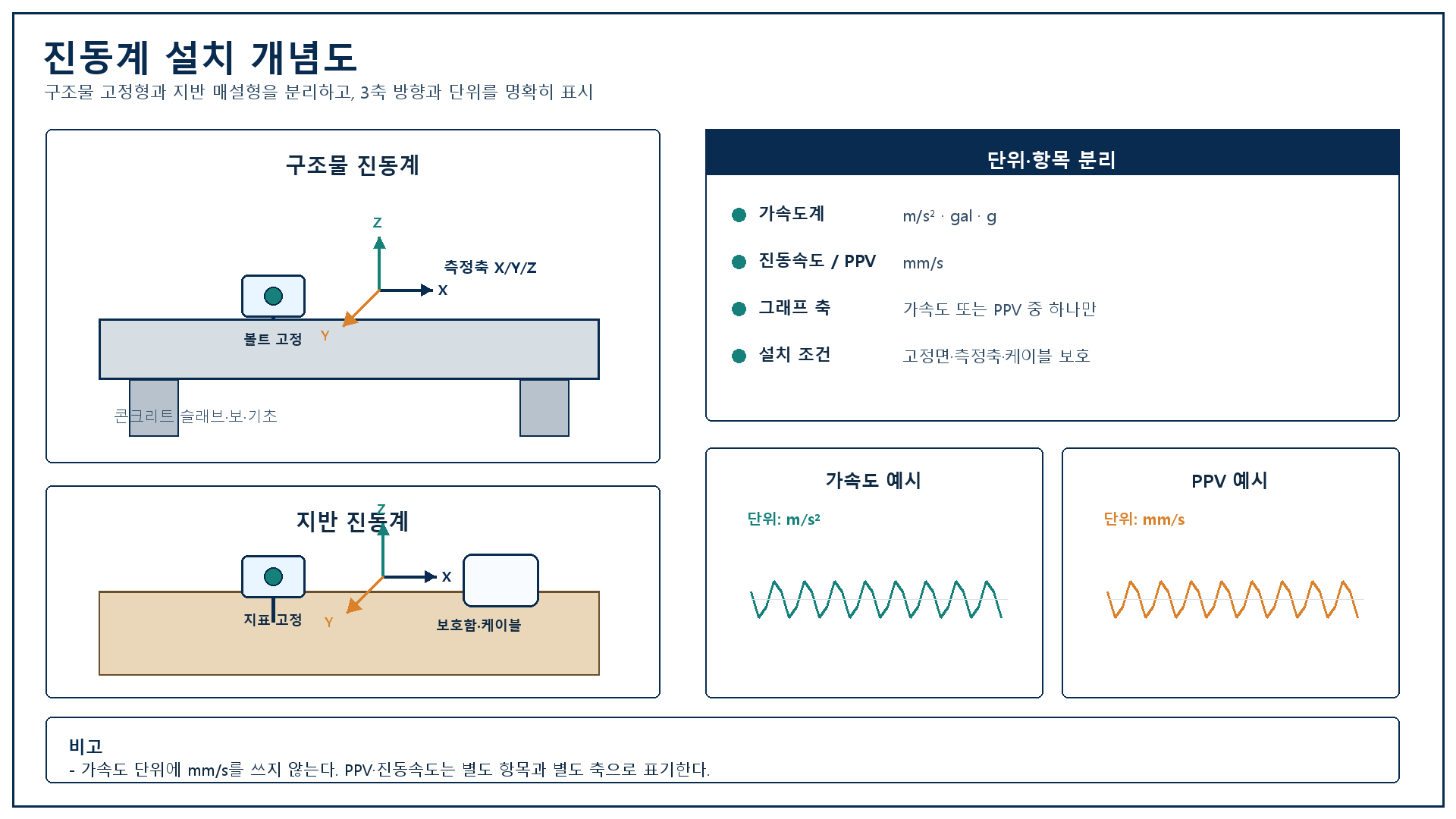

- 구조물 대표 부위에 센서 설치
- 샘플링 · 트리거 설정
- 기준 응답 기록
- 발파 · 공사 일정과 연동
- 민원 구간은 연속 모니터링
- 데이터로거 · 원격 전송을 구성
- 기준: 고유진동수, 건전 상태
- 발파 · 공사: PPV · 이벤트, 작업 한도
- 지진: 가속도 · 잔류, 피해 평가
- 민원 구간: RMS, 연속 모니터링
- 장기: 특성 변화, 손상 추적
5. 해석·관리
| 지표 | 기준 | 활용 |
|---|---|---|
| PPV | 발파 · 공사 | 작업 중지 |
| 고유진동수 | 구조 | 손상 |
| RMS | 교통 | 민원 |
| 지속시간 | 지진 | 피해 평가 |
- 구조물 진동은 고유진동수 · PPV · RMS 한계를 목적별(구조 · 민원)로 구분 발파 · 철도 · 공장 가동 이벤트 전후 비교와 기준 초과 시 공법 조정 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
진동이 크지만 균열이 없으면?
동적 허용 범위 내일 수 있음. 반복 · 누적 영향은 별도 검토
가속도 vs 속도?
발파 기준은 종종 속도(PPV), 구조 해석은 가속도를 사용
구조물 vs 인체 기준?
안전 해석과 민원 · 환경 기준은 다름. 계획서에 목적별 한계를 구분해 둡니다
고유진동수 변화는?
강성 저하 · 연결부 손상 · 기초 문제 징후일 수 있음. 기준 응답과 비교
