IoT 게이트웨이

• 측정 대상 : 현장 데이터로거, 센서와 중앙 서버 사이에서 프로토콜 변환, 버퍼링, 중계를 수행하는 통신 장치, 유선, 무선 혼합 현장에서 LTE 모뎀 부하 분산, 방화벽 경계, 로컬 집계에 활용, 다수 로거, 혼합 프로토콜 현장에서 모뎀 1회선으로 묶는 구성.
• 계측 목적 : 통신 단절, 재전송 실패, 프로토콜 오류 → 결측, 지연 누적 검토, VPN, 방화벽, 인증 경계 설정이 OT, IT 분리 핵심, 버퍼, 재전송 정책이 로컬 SD 백업과 정합 필요.

• 중계 : 현장 버스, 시리얼, 이더넷을 서버 프로토콜로 변환.
• 버퍼 : 통신 단절 시 로컬 저장 후 재전송 추적.
• 보안 : VPN, 방화벽, 인증 경계 구성, 점검.
• 집계 : 다수 로거, 혼합 프로토콜 현장 로컬 집계.

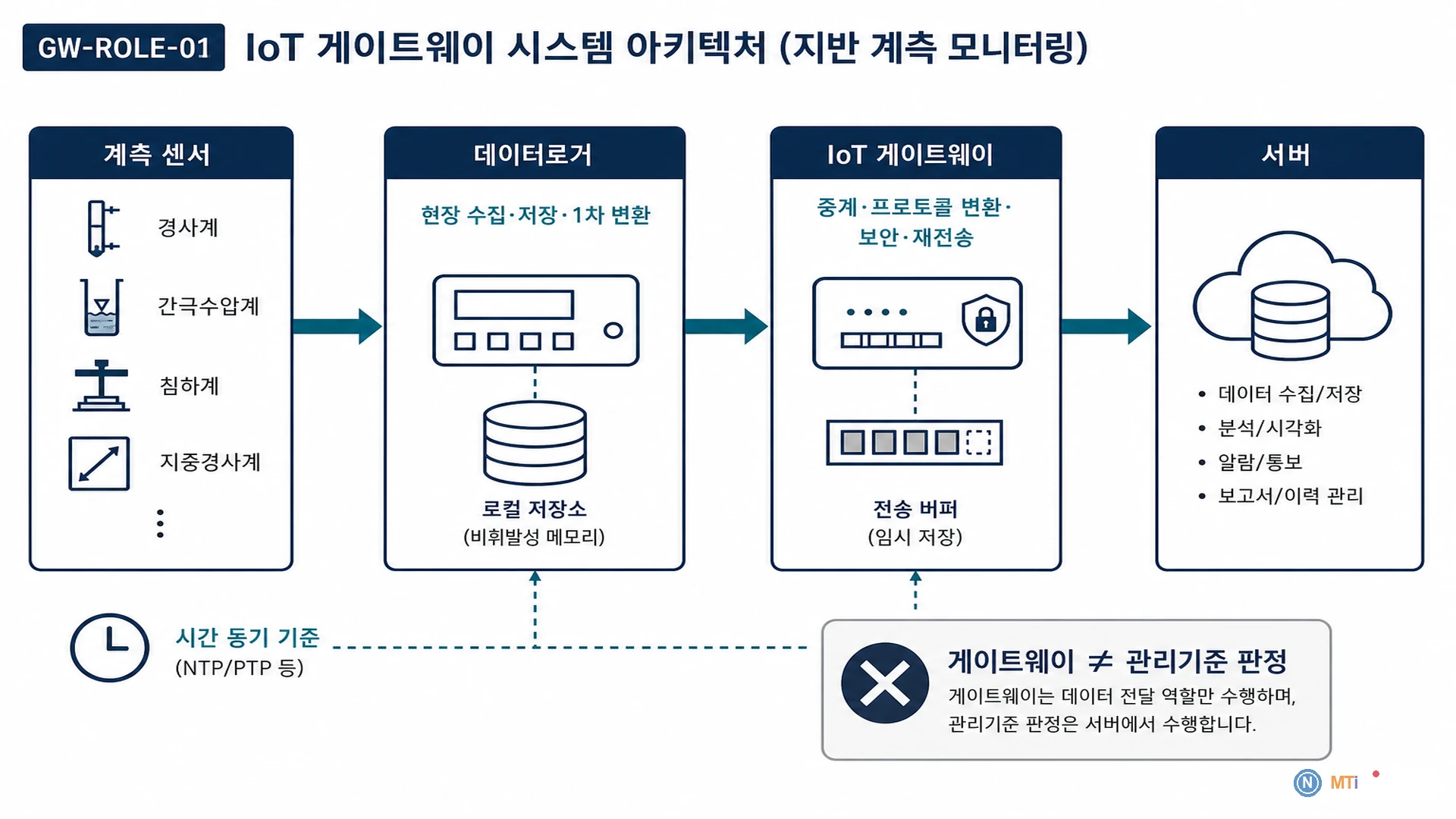

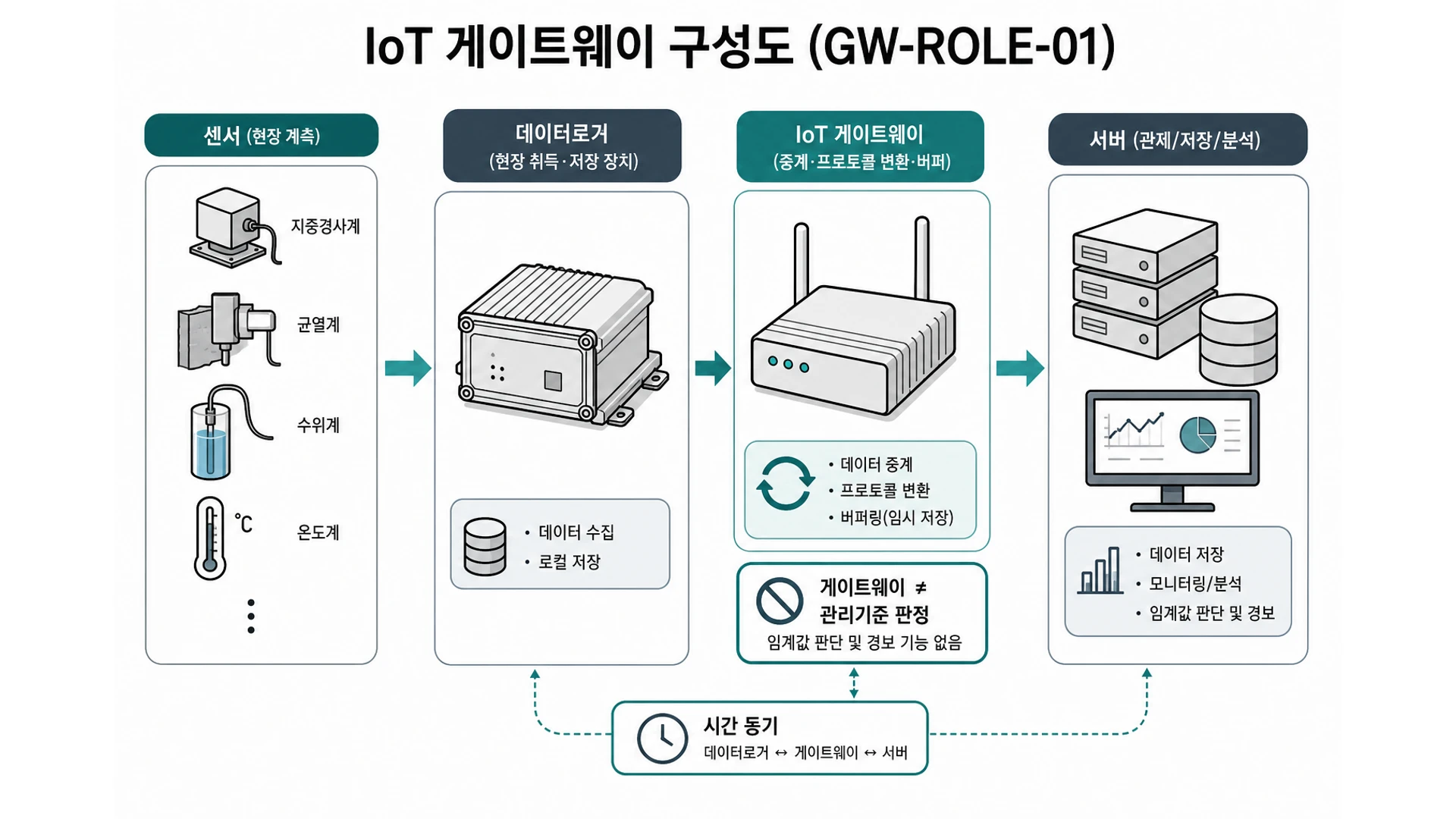

• 구성 흐름 : 현장 로거, 센서 버스 → IoT 게이트웨이(프로토콜 변환, 버퍼) → LTE/유선 → 서버, 다수 로거, 혼합 프로토콜 현장에서 모뎀 부하 분산, 로컬 집계.

• 측정 방식 : 수집 주기, 패킷 크기, QoS 조정으로 통신 비용, 안정성 균형, 다수 로거를 하나의 LTE 회선으로 묶을 때 필수, Modbus, MQTT 등 프로토콜 변환, 버퍼 용량, 재시도 정책이 결측 최소화 좌우.

• 현장 함체, 전원, 안테나 위치 확정.
• 로거, 센서 통신 포트 매핑.
• 서버 주소, VPN, 인증 설정.
• 버퍼, 재전송 정책 설정.
• 장애 시 로컬 접속 절차 문서화.
• 감리, 시공 확인: 로거, 센서 통신 포트 매핑이 설계도와 일치하는지 확인.
• 감리, 시공 확인: VPN, 인증, 방화벽 설정이 OT, IT 분리 요건을 충족하는지 확인.
• 감리, 시공 확인: 버퍼, 재전송 정책이 계측관리계획서 결측 대응과 정합하는지 확인.

현상	검토 방향	현장 확인
재전송 실패 · 결측	버퍼 용량 · 서버 · 재시도	용량 · 재시도 정책
프로토콜 오류	매핑 · 펌웨어 · Modbus · MQTT	설정 · 펌웨어 점검
VPN 단절	인증 · 방화벽 · 회선	로컬 접속 · 복구
지연 누적	패킷 크기 · 수집 주기	압축 · 주기 조정
통신 비용 초	데이터량 · QoS	압축 · 필터 · 주기

장애 유형 및 점검

현상	검토 방향	현장 확인
재전송 실패	버퍼 · 서버	용량 · 재시도 정책
프로토콜 오류	매핑 · 펌웨어	Modbus · MQTT 설정
VPN 단절	인증 · 방화벽	로컬 접속 · 복구
지연 누적	패킷 크기	압축 · 주기 조정

• 근거 기준: KCS 3.5, 설계도서, 계측관리계획서, 발주처 관리기준.
• KCS: 계측책임자, 측정, 보고, 기준 초과 대응.
• 통신 가용성, 패킷 손실률, 재전송 성공률 KPI 관리.
