1. 시스템 개요
- 목적LTE M2M은 현장 데이터로거 · IoT 게이트웨이에 연결된 LTE M2M 모뎀을 통해 계측 데이터를 이동통신망(M2M 전용 SIM · Cat-M/NB-IoT 등)으로 중앙 서버 · 클라우드에 전송하는 구성. 인프라가 제한된 터널 · 굴착 · 비탈면 현장에서 원격 자동계측의 핵심 통신 수단
2. 구성 요소
- M2M 무선 전송LTE M2M 모뎀 · SIM으로 유선 공사 없이 실시간 · 주기 전송
- 원격 모니터링웹 · 모바일 대시보드 연동
- 경보SMS · 푸시 · 이메일 연계
3. 현장 구성·원리

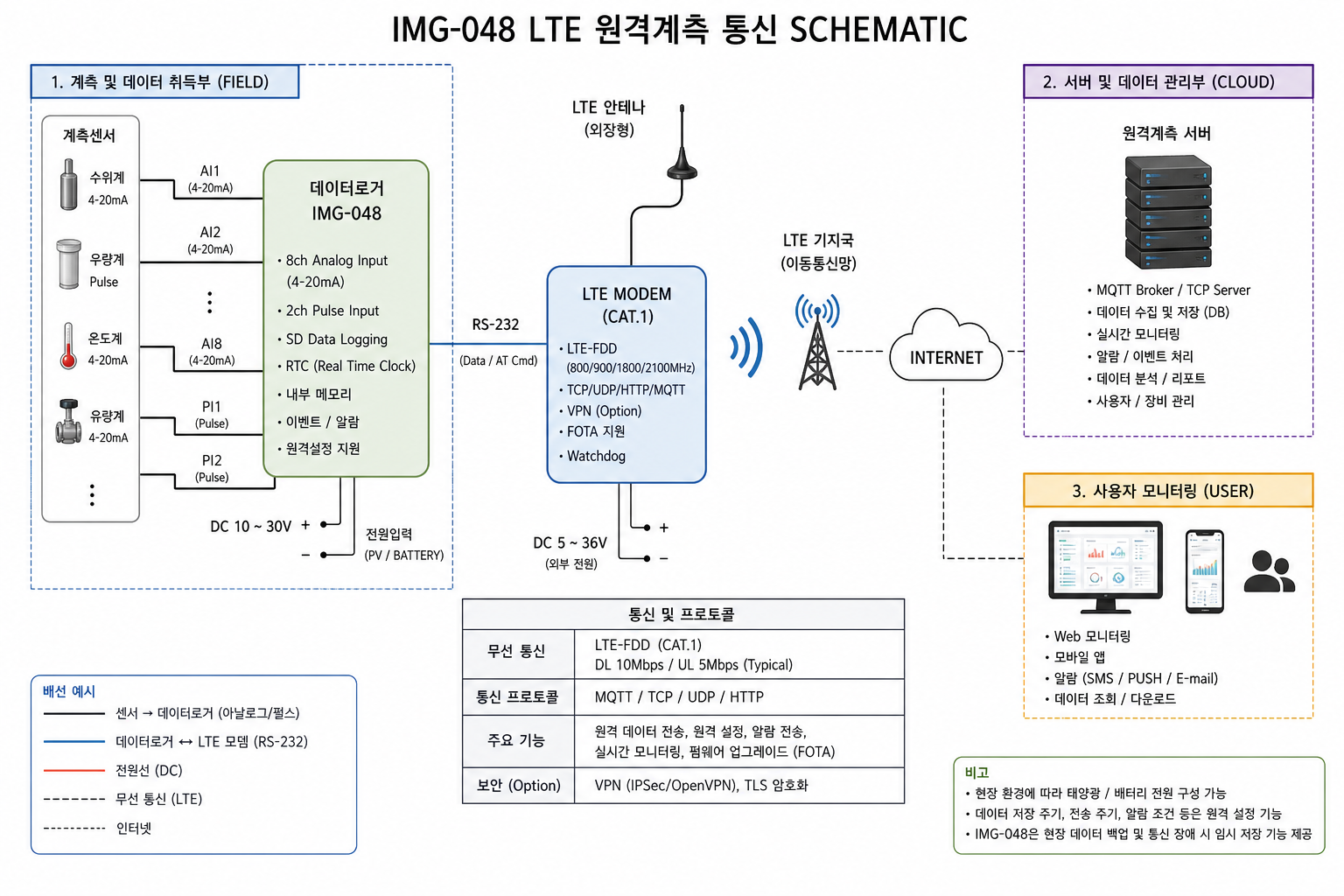

- 구성 흐름현장 데이터로거 또는 IoT 게이트웨이 → LTE M2M 모뎀(외부 안테나) → 이동통신망 → VPN · 방화벽 → 중앙 서버 · DB → 웹 · 모바일 대시보드 · 경보
- 측정 대상LTE M2M 모뎀과 외부 안테나로 IP 링크를 구성하고, 로거(RS-232/Ethernet) 또는 게이트웨이가 TCP/UDP · MQTT 등으로 서버에 접속. 다수 로거는 게이트웨이 뒤단 1회선 M2M, 단일 로거는 모뎀 직결을 선택. 신호 약화 구간은 외부 안테나 · 중계기 검토
4. 설치·운영
- M2M 요금제 · SIM · 통신사 다중화 검토
- LTE M2M 모뎀 · 안테나 · 케이블 · 서지 보호 설치
- VPN · 방화벽 · 고정 IP 또는 DDNS
- 전송 주기 · 패킷 압축 설정
- 통신 장애 시 로컬 버퍼 · 알림
5. 데이터·관리
| 지표 | 목표 | 조치 |
|---|---|---|
| 가용성 | 99%+ | SIM · 안테나 · 모뎀 점검 |
| 지연 | 수초~수분 | 주기 조정 |
| 데이터량 | M2M 요금 한도 | 압축 · 필터 |
| 보안 | 암호화 | VPN 필수 |
장애 유형 및 점검
| 증상 | 원인 | 조치 |
|---|---|---|
| 링크 다운 | SIM · 안테나 · 음영 | 안테나 · 중계 · 다중 SIM |
| 패킷 손실 | 대역 · QoS | 압축 · 주기 · 버퍼 |
| 지연 증가 | 서버 · VPN | 경로 · 부하 점검 |
| 데이터 누락 | 로거 버퍼 | 재전송 · 로컬 SD 확인 |
- 월 M2M 데이터 사용량 · 링크 다운타임 · 경보 지연을 모니터링
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
LTE M2M과 IoT 게이트웨이 차이는?
게이트웨이는 다로거 집계 · 프로토콜 변환, LTE M2M 모뎀은 셀룰러 송신 장치 규모 기준 게이트웨이 → 모뎀 또는 로거 → 모뎀 직결을 선택
5G가 필요한가요?
대부분 계측은 LTE Cat-M · NB-IoT · 일반 LTE M2M으로 충분. 초고빈도 · 대용량 영상은 별도 검토
터널 내부는?
막장 근처 · 통신구 · 중계 안테나 · 광케이블 혼용 등 현장별 대안이 필요
SIM 다중화?
가용성 향상 이중 SIM · 통신사 분산 검토 링크 다운 시 로컬 버퍼가 필수
