동적 데이터 로거

• 목적동적 데이터로거는 발파 · 교통 · 지진 · 구조물 동적 응답처럼 밀리초~kHz 대역에서 변하는 신호를 연속 · 동시 샘플링하는 고속 데이터 수집(DAQ) 시스템 정적 로거의 분 단위 스캔과 달리, 채널별 고정 샘플링률로 파형 · 스펙트럼 · 피크값(PPV)을 산출
• 적용 범위본 기술자료에서는 오스트리아 Gantner Instruments 제품군을 대표 사례로 설명 모듈형 메인프레임 · I/O 모듈 · 이더넷 스트리밍 구조는 교량 · 터널 · 건물 구조 건전성 모니터링(SHM) · 발파진동 · 재하시험 현장에서 널리 참고

• 고속 샘플링수백 Hz~수십 kHz 연속 기록
• 동시 채널다채널 가속도 · 변형률 동기 수집
• 이벤트트리거 · 사전 · 사후 버퍼 기록
• 실시간PC · 서버로 스트리밍 · 분석

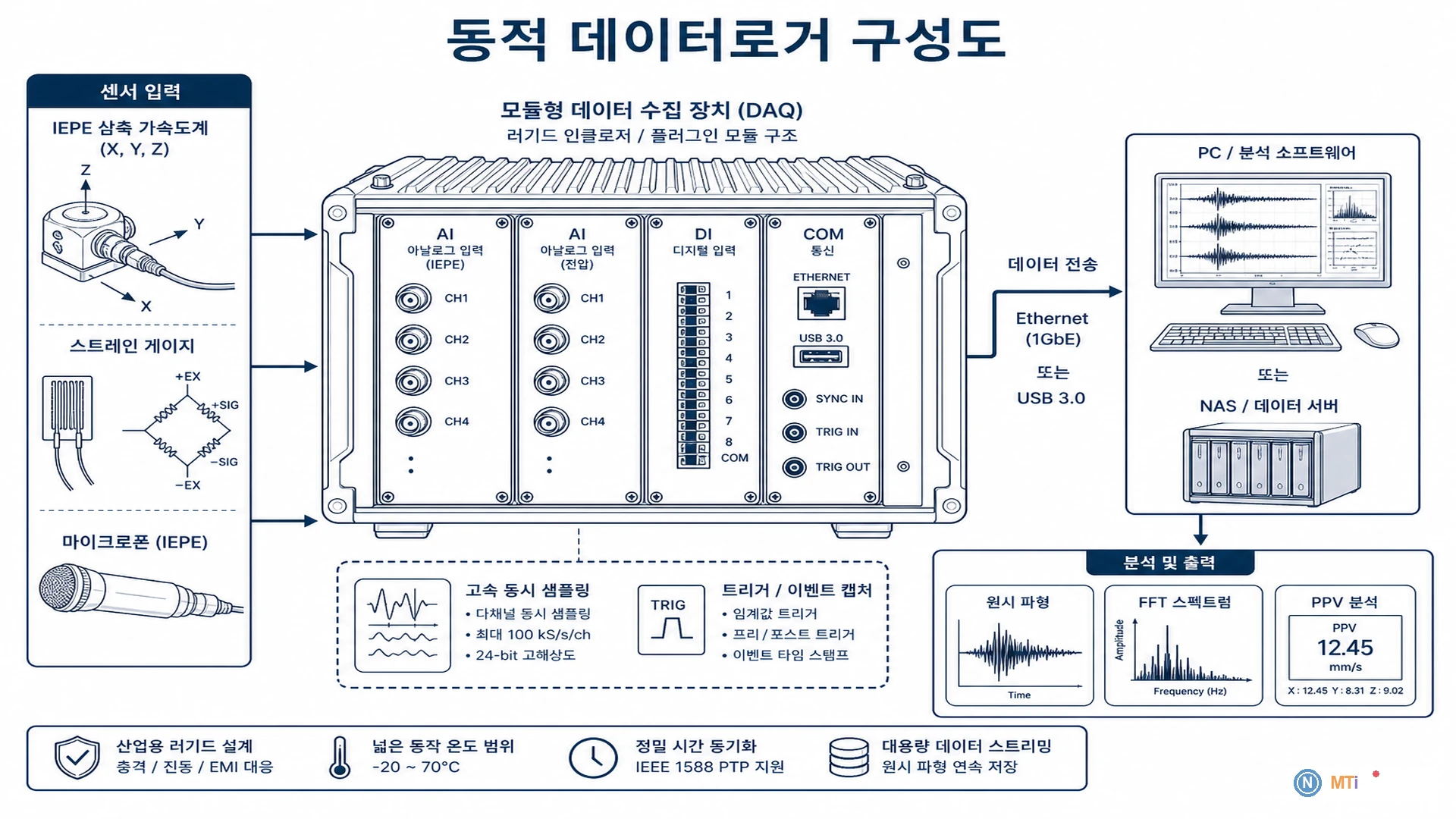

• 구성 흐름동적 센서(IEPE 가속도계 등) → DAQ 모듈 · 섀시 → PC/서버(이더넷) → 이벤트 저장 · 분석. 정적 로거와 별도 체계로 두고 GPS 시간 동기 · 트리거 버퍼로 발파 · 교통 이벤트를 포착

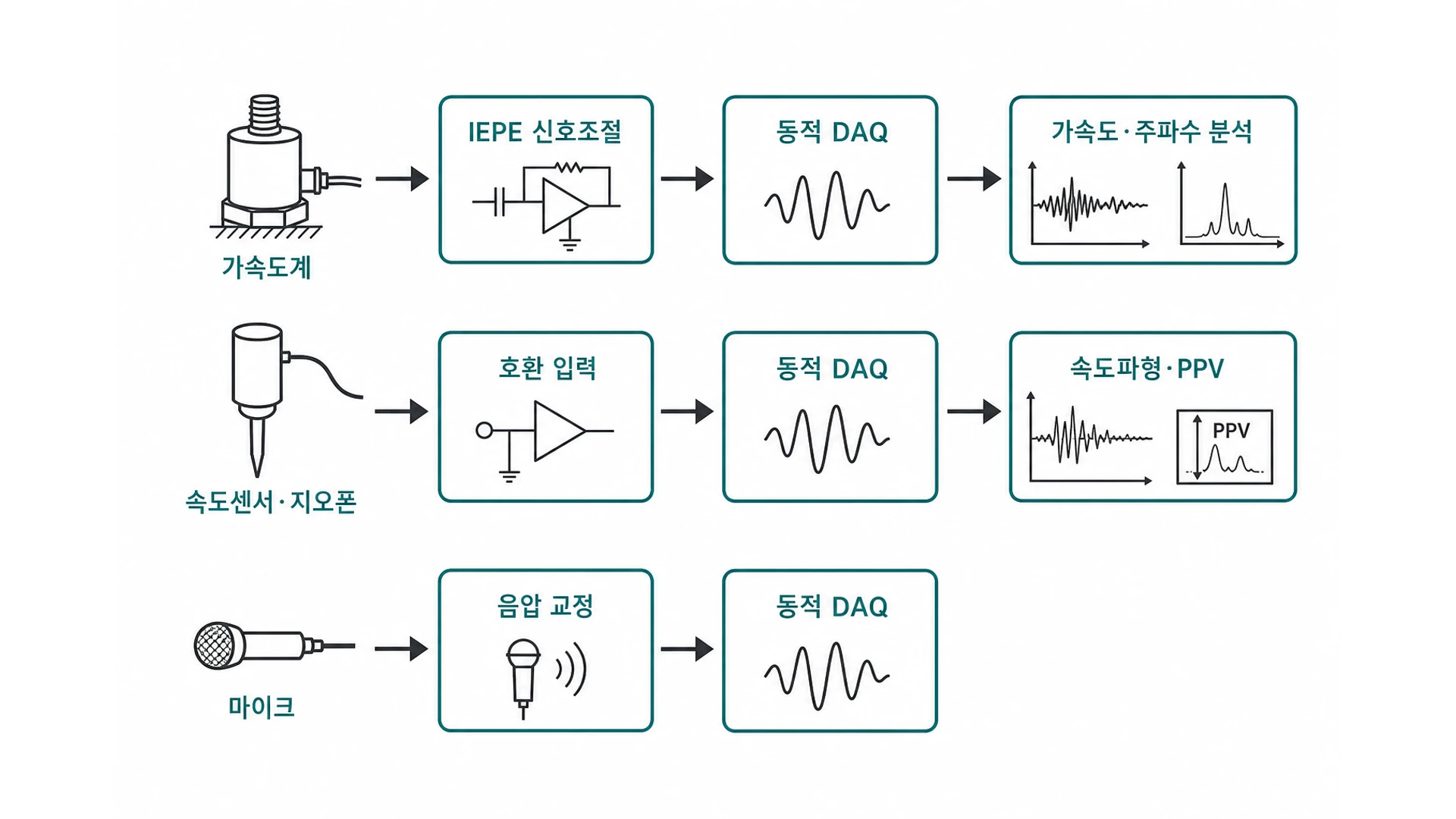

• 측정 대상Gantner 계열 DAQ는 모듈형 섀시에 아날로그 · 디지털 I/O 카드를 장착하고, 이더넷으로 PC 또는 현장 서버에 데이터를 전송. IEPE 가속도계 · 변형률계 · 마이크로폰 등 동적 센서는 전원 공급 · 임피던스 매칭이 내장된 입력 모듈에 직접 연결
• 측정 원리샘플링 클럭이 모든 채널을 동기화하므로 상관 · 전달함수 · 모드 분석에 유리. 대용량 버퍼 · SSD · NAS에 원시 파형을 저장하고, 애플리케이션(GI.bench · TestSuite 등)에서 FFT · 필터 · PPV · 관리기준 비교를 수행. 정적 로거와 달리 연속 전력 · 데이터 대역폭 요구가 크므로 AC 전원 · 고속 LAN 설계가 중요

• 측정 목적 · 대역 · 채널 수에 따른 모듈 · 샘플링률 선정
• IEPE 가속도계 · 케이블 · 접지 · 노이즈 차폐
• 섀시 · PC · 스위치 · UPS · 접지 단일점
• 트리거 조건 · 버퍼 길이 · 저장 경로 설정
• 초기 기준 파형 · 교정 · 클리핑 · 포화 점검
• 발주 · 민원 기준(PPV 등)과 연동한 보고 체계

구분	Gantner형 DAQ	정적 로거 대비
샘플링	수백 Hz~kHz	분~시간 스캔
센서	IEPE 가속도 · 동적 변형	변위 · 수위 · 하중
연결	이더넷 · USB 고속	RS-485 · SDI-12 · 저속
데이터량	GB/일 · 이벤트 버퍼	MB/일 · 시계열
분석	FFT · PPV · 모드	추세 · 변화량

장애 유형 및 점검

증상	점검	조치
클리핑	입력 범위 · 게인	재설정 · 센서 교체
노이즈	접지 · 케이블	차폐 · 단일점 접지
동기 오류	GPS · 클럭	시간 태그 재동기
이벤트 누락	트리거 · 버퍼	임계값 · 버퍼 길이 조정

• 샘플링률(나이퀴스트) · 클리핑 · SNR · 동기 · 시간 태그를 정기 점검 PPV · 가속도 관리기준은 인체 · 구조 · 민원 기준을 구분 적용
• KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
