멀티플렉서

• 목적멀티플렉서(MUX)는 정적 데이터로거의 제한된 아날로그 입력을 확장해, 다수 센서 신호를 순차 스캔으로 로거에 전달하는 장치. 지중경사계 깊이별 소자 · VW 간극수압계 · 다점 변위 센서처럼 채널 수가 많은 체인형 센서에 필수

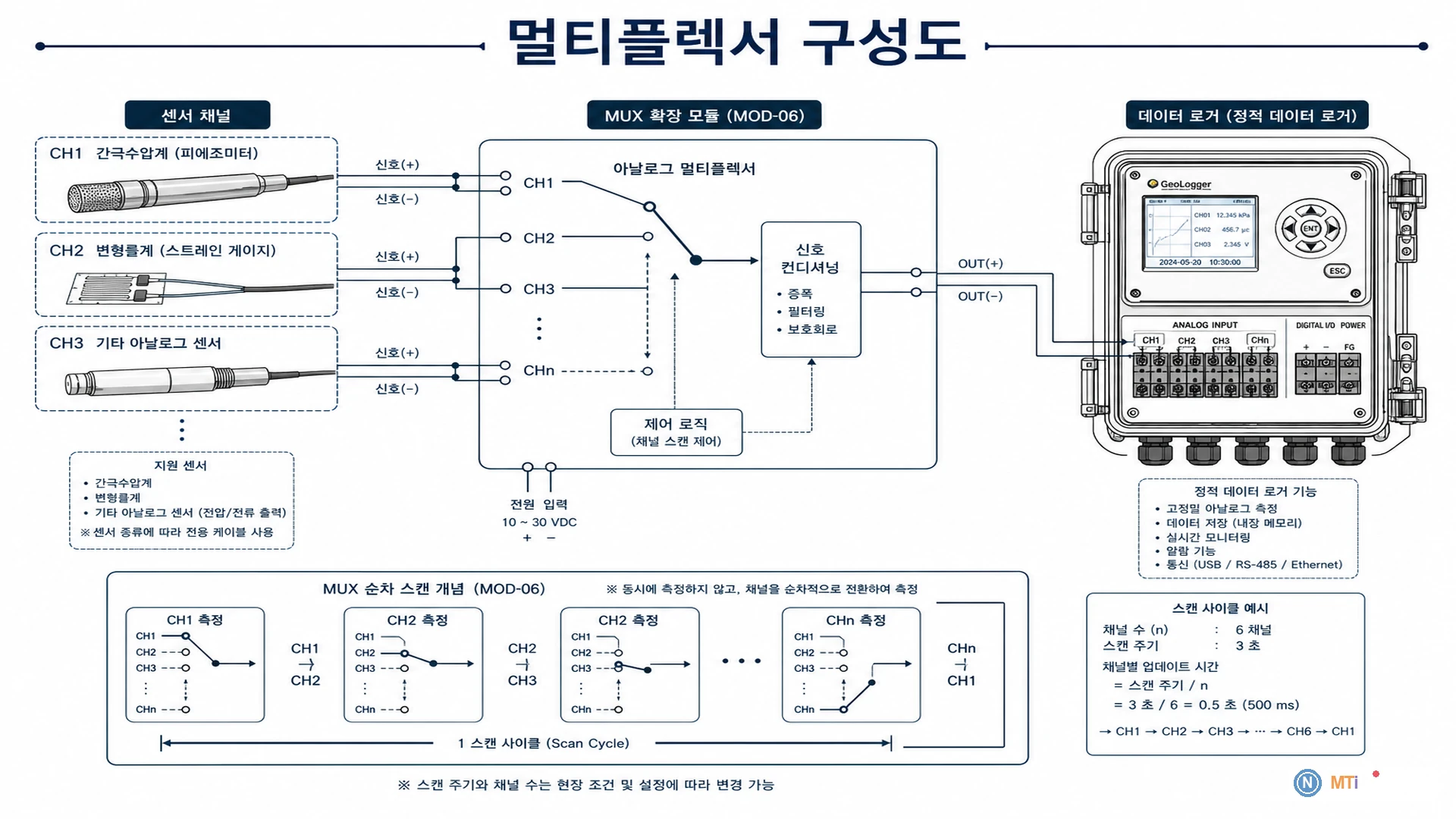

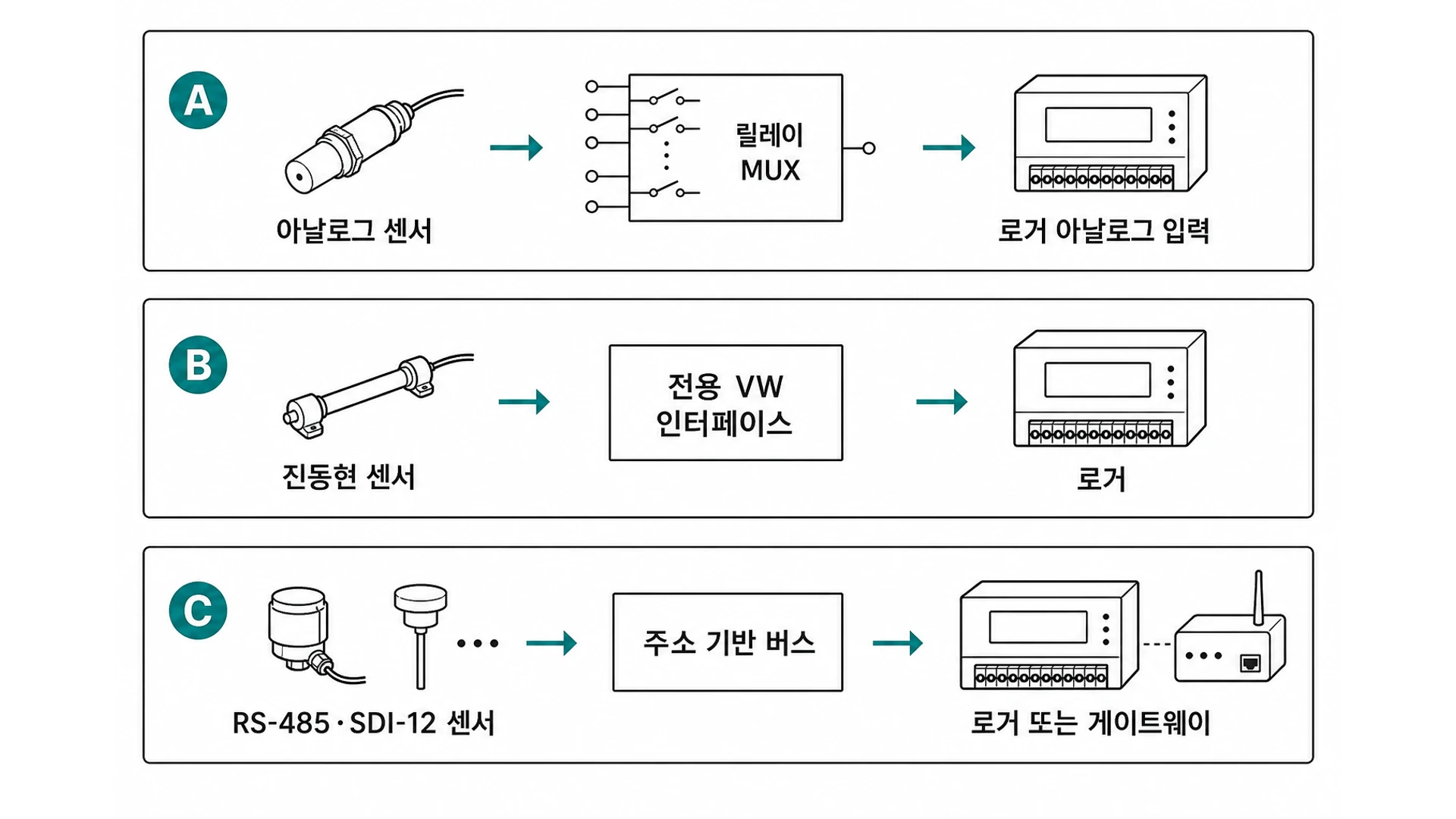

• 적용 범위센서 체인 → MUX → 데이터로거 순으로 연결하며, 로거가 MUX 채널을 제어해 한 번에 하나(또는 소수)의 센서를 읽음. 본 페이지 Figure(IMG-077)처럼 체인형 센서 종단이 MUX를 거쳐 로거로 수렴하는 토폴로지가 표준

• 채널 확장16 · 32 · 48채널 이상 스캔
• 체인 센서지중경사 · 다점 VW 연결
• 비용 효율로거 본체 채널 절약
• 현장 배선센서 측 다심 케이블 수렴

• 구성 흐름체인형 센서(지중경사 · VW 다점) → MUX → 정적 데이터로거. 체인 종단이 MUX로 수렴한 뒤 로거 아날로그 입력으로 순차 스캔. 스캔 주기 = 채널 수 × 채널당 읽기 시간

• 측정 대상MUX는 아날로그 스위치 배열로 공용 Excitation · Sense 라인을 센서마다 전환. 로거 프로그램에서 채널 목록 · 안정화 시간(settling time) · Excitation 시간 설정 스캔 주기 = (채널 수 × 채널당 읽기 시간)이므로, 깊이 30m 지중경사계(30소자)는 MUX 지연이 전체 주기를 좌우
• 측정 원리배선은 체인(직렬) 토폴로지가 일반적이며, 중앙 허브에서 별도 방사형 배선은 피함. MUX · 로거 · 센서 Excitation 전압 · 케이블 저항 · 접지 루프를 함께 점검

• 센서 체인 · 채널 수 · Excitation 요구 확인
• MUX–로거 호환(제어 포트 · 전압) 확인
• 체인 종단 · 중간 접속 · 방수 처리
• 스캔 테이블 · 안정화 · 필터 설정
• 초기치 전 채널 노이즈 · 단선 점검
• 스캔 주기가 계측 빈도 요구 충족 검증

항목	설계	유의
채널 수	16/32/48+	로거 · MUX 정격
토폴로지	체인 → MUX → 로거	허브 별선 지양
주기	채널×읽기시간	KCS 빈도
Excitation	VW · 저항식	케이블 저항
고장	채널별 단선	체인 전체 영향 최소화

장애 유형 및 점검

증상	점검	조치
특정 채널 결측	MUX · 케이블 · 센서	단선 위치 추정 · 교체
스캔 지연	채널 수 · 안정화 시간	테이블 · 주기 재설계
노이즈 증가	Excitation · 접지	케이블 · 접속 점검
전 채널 이상	로거 · MUX 전원	전압 · 퓨즈 확인

• 채널별 결측 · 노이즈 · 스캔 지연을 모니터링 MUX 또는 체인 단선 시 인접 채널 교차 확인으로 고장 위치를 추정
• KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
