정적 데이터 로거

• 목적정적 데이터로거는 변위 · 수위 · 하중 · 간극수압 · 온도 등 느리게 변하는 신호를 분~시간 단위로 스캔 · 저장하는 현장 계측 장치. 토목 · 지반 자동계측에서 가장 널리 사용하며, 본 기술자료 Figure는 범용 산업용 소형 로거(LCD · 전면 단자 포트) 외형을 표준
• 적용 범위아날로그 · 디지털 · SDI-12 · RS-485 입력, 내부 스케줄러, SD · 플래시 저장, 12V 전원, 이더넷 · 셀룰러 통신 옵션으로 구성. 지중경사계 · 간극수압계 · 하중계 · 침하계 등 다채널 정적 센서와 직접 연동하며, 채널 부족 시 멀티플렉서로 확장

• 주기 수집1분~1일 스캔으로 추세 · 변화량 산정
• 다채널수십 채널 아날로그 · 디지털 동시 관리
• 현장 저장SD · 내부 메모리로 통신 단절 대비
• 경보한계치 · 이상값 현장 판별

• 가시설 · 터널 · 비탈면 다채널 자동계측
• 댐 · 교량 · 철도 장기 모니터링 현장
• 연약 지반 성토 · 압밀 추세 수집
• 원격 모니터링 전 단계 현장 저장 · 백업

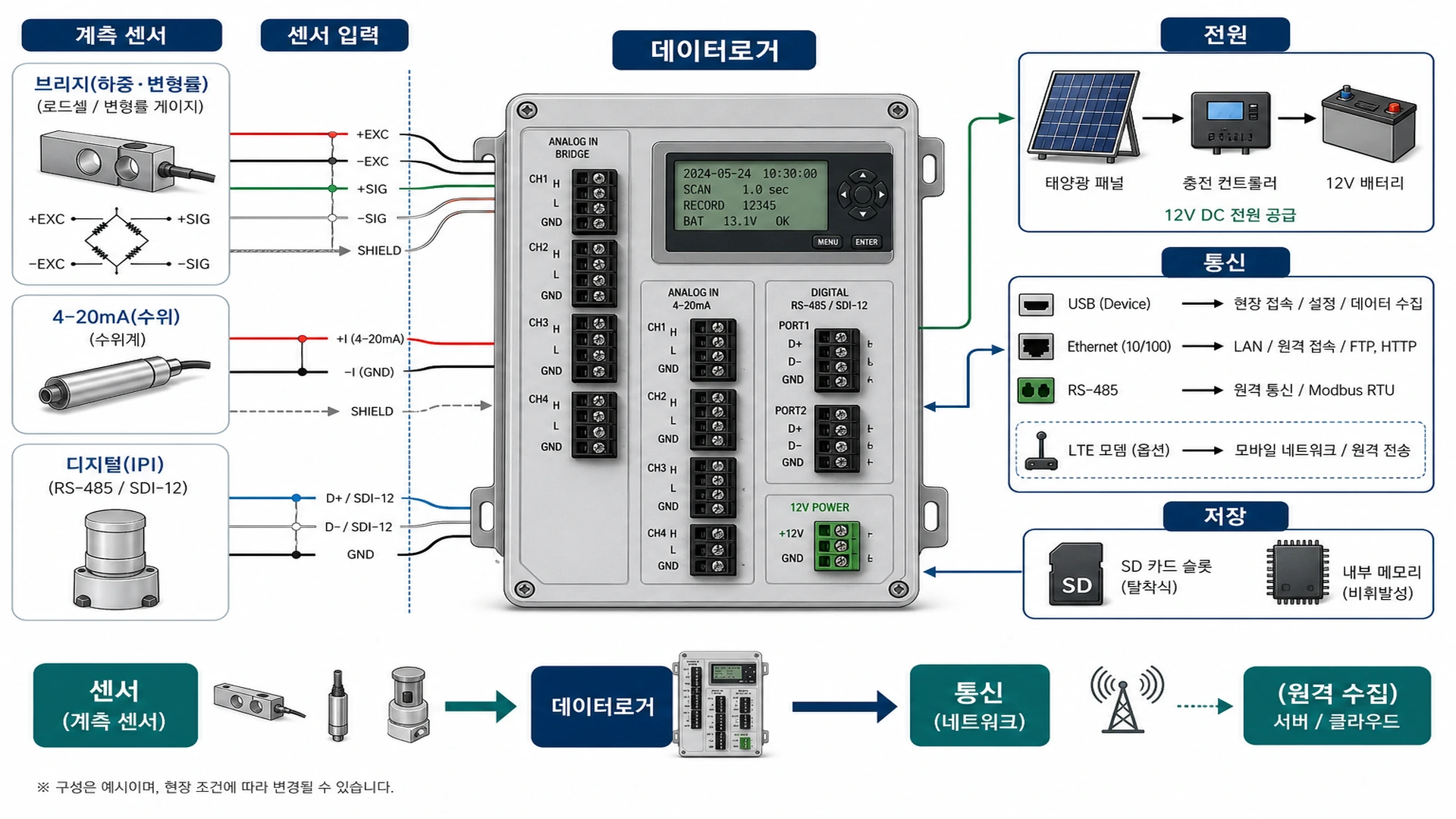

• 구성 흐름센서 체인 → (선택) 멀티플렉서 → 정적 데이터로거 → 현장 SD · 플래시 저장 → LTE · 이더넷 → 서버. 진동 · 발파 구간은 동적 DAQ를 별도 두고 시간 동기화

• 측정 대상정적 로거는 프로그램(스캔 테이블) 기준 채널을 순차 또는 병렬로 읽 ADC 해상도 · 입력 범위 · 여기 · 필터가 측정 정밀도를 좌우하며, 전원 · 온도 드리프트는 캘리브레이션 · 보정으로 관리 MUX 연결 시 스캔 한 주기에 모든 채널을 읽는 데 수 초~수 분이 소요될 수 있어, 계측 주기 설계에 MUX 지연을 반영
• 측정 원리외형은 밝은 회색 배선판형 인클로저 · 12V 전원 포트 · 나사 단자 블록이 특징이며, 방수 함체 안에 설치해 야외 현장에서 운용

• 채널 · 센서 · MUX 매핑 및 스캔 주기 설계
• 12V 전원 · 태양광 · 배터리 · 접지
• 방수 함체 · 케이블 글랜드 · 서지 보호
• 초기 영점 · 캘리브레이션 · 안정화 측정
• 통신(이더넷 · LTE) · 원격 설정
• 수동계측 백업 절차 유지

항목	정적 로거	실무 포인트
스캔 주기	1분~24시간	위험도 · KCS 빈도
입력	mV · V · 4–20mA · SDI-12	센서 호환
저장	SD · 플래시	결측 · 백업
확장	MUX · 디지털 버스	체인 센서
통신	이더넷 · LTE	원격계측 연동

장애 유형 및 점검

장애	점검	조치
전원 저하	배터리 · 충전기	전압 · SOC · 용량
채널 이상	MUX · 케이블	단선 · 접속 · 교체
스캔 지연	채널 수 · 주기	MUX · 테이블 재설계
데이터 결측	SD · 통신	로컬 백업 · 재전송

• 결측률 · 스캔 지연 · 전원 · 센서 drift를 KPI로 관리 MUX 사용 시 채널당 유효 주기가 목표 빈도를 만족하는지 검증
• KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
