1. 시스템 개요
- 목적수동계측(KCS 데이터 수집방법)은 계측 담당자가 현장을 방문해 리드아웃기 · 수준기 · 광파기 등으로 측정값을 직접 취득 · 기록하는 방식. KCS 계측 빈도 표에서 기본 기준으로 제시되며, 자동계측 구간에서도 이상 작동 대비 수동 측정 병행이 요구
- 적용 범위수동계측은 원격 · 스마트 · AI보다 「낮은 단계」가 아니라, 기준값 확인 · 정밀 검측 · 교차 검증에 필수인 수집방법
2. 구성 요소
- 기준 확립초기치 · 정기 검측의 신뢰 기반
- 검증자동계측값 교차 확인
- 유연성저빈도 · 단기 현장에 적합
3. 현장 구성·원리

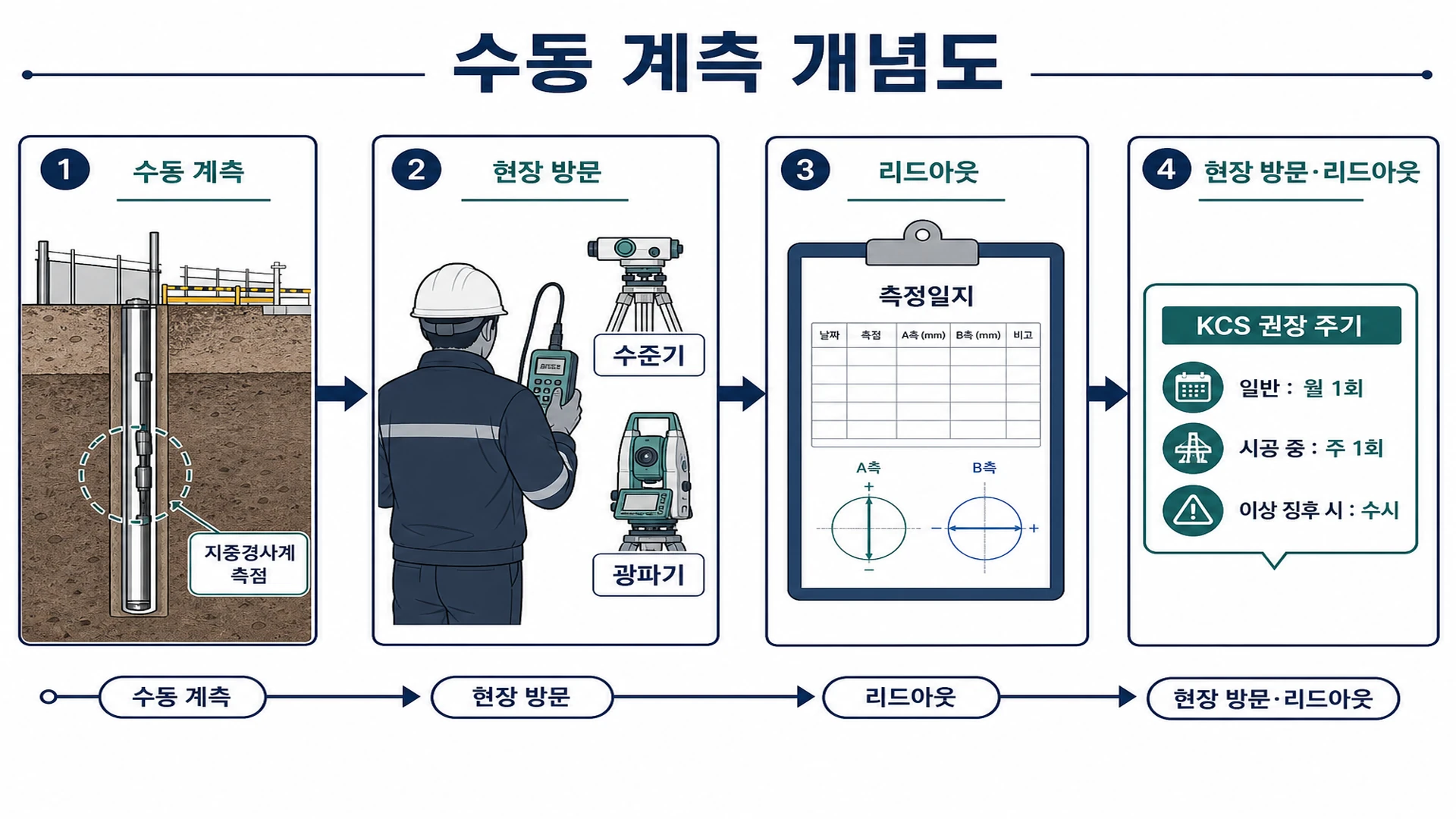

- 구성 흐름현장 측점 · 기준점 → 담당자 휴대 장비(리드아웃 · 수준 · 광파) → 현장 기록 · 엑셀 · 보고서. 자동화 구간과 병행해 교차 검증 · 백업 측정에 사용
- 측정 대상측정 주기는 계측관리계획서 · KCS 표에 따르며, 위험 발생 · 변형 가속 시 빈도 상향.
- 측정 원리기록은 일시 · 측점 · 공정 · 날씨와 함께 남김
4. 설치·운영
- 측점 · 기준점 · 보호 시설 설치
- 리드아웃 · 수준 · 광파 장비 교정
- 측정 매뉴얼 · 기록 양식 확정
- 초기치 반복 측정으로 안정화
- 자동계측 대비 수동 백업 계획
5. 데이터·관리
| 장비 | 용도 | 유의 |
|---|---|---|
| 지중경사계 리드아웃 | 심도별 변위 | A · B축 기록 |
| 수준 · 광파 | 침하 · 변위 | 기준점 |
| 하중계 | 축력 | 온도 · 영점 |
| 기록 | 현장 · 엑셀 | 동기화 |
장애 유형 및 점검
| 이슈 | 점검 | 조치 |
|---|---|---|
| 자동값과 편차 | 초기치 · 영점 | 교차 측정 · 재교정 |
| 기준점 불안 | 영향권 | 기준점 재설치 |
| 기록 누락 | 양식 · 일지 | 공정 · 날씨 동기 |
| 장비 오차 | 교정 주기 | 검교정 · 교체 |
- 측정자 자격 · 교정 주기 · 기록 보존을 관리
- 자동계측과 편차 발생 시 원인을 구분
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
수동만으로 충분한가요?
고위험 · 고빈도 · 야간 굴착 구간은 자동 · 원격 계측 병행이 일반적
KCS 빈도 표?
수동계측을 기준으로 제시되며, 현장 여건 기준 자동계측으로 전환 가능
초기치는 몇 회?
안정화 반복 측정 후 재현성 확인 공정 · 날씨를 일지에 남김
자동값과 편차 시?
교차 측정 · 영점 · 케이블 점검 어느 쪽이 이상인지 원인을 구분
