1. 시스템 개요
- 목적계측 방식은 현장에서 데이터를 어떻게 취득 · 저장 · 전송 · 운영하는지를 구분하는 개념. KDS · KCS는 수동계측 · 반자동계측 · 자동계측 등 데이터 수집방법과 계측 빈도를 기준으로 제시. 유선 · 무선 · 유 · 무선은 전송방법
- 적용 범위원격 자동계측 · 스마트 계측 · AI 보조 분석은 KCS의 기본 계측방식 분류가 아니라, 자동 수집 · 전송 인프라 위에 얹는 NMTI 운영 확장 계층. 별도로 운영 모드(상시 · 이벤트 · 경보)는 런타임 수집 주기 · 트리거 · 알림 동작을 설명
- 주요 구성단일 「5단계 진화」 화살표 · 상하 등급으로 표현 금지
2. 구성 요소
- KCS 수집방법수동 · 반자동 · 자동 선정
- 전송 · 연동유선 · 무선 · 서버 · 표출
- 운영 확장원격 · 스마트 · AI 보조 (법정 분류 아님)
- 병행 · 검증수동 백업 · 교차 확인
3. 현장 구성·원리
- 구성 흐름현장 측점 · 센서 → 데이터로거 또는 수동 리드아웃 → (선택) 통신 → 서버 · 대시보드. 수동만 운영하는 구간은 현장 기록 · 보고서로 종료하고, 자동 · 원격 구간은 로거 · 전원 · LTE를 계측함에 통합

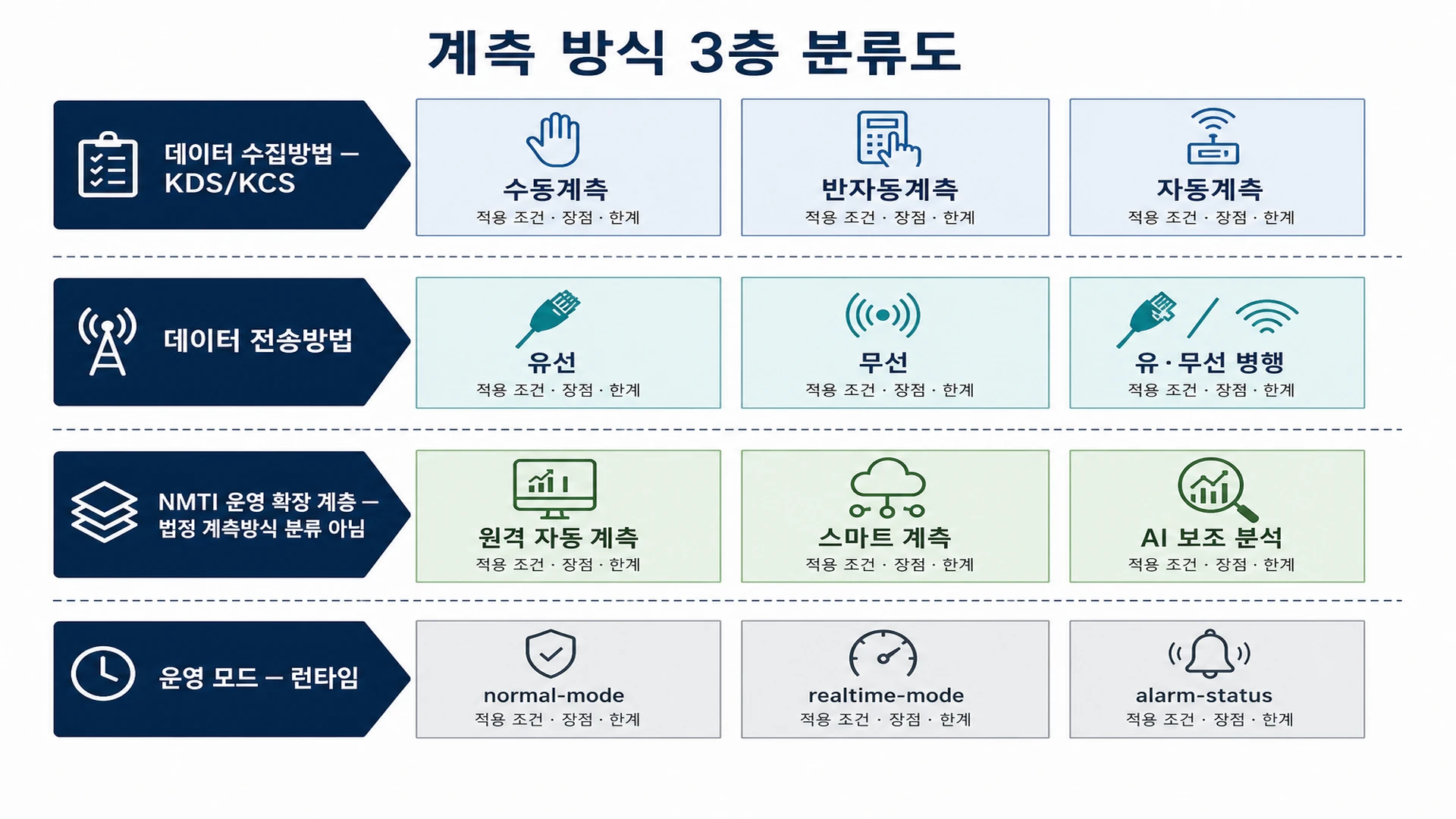

- 측정 대상① 데이터 수집방법 (KCS): 수동계측 · 반자동계측 · 자동계측
- 측정 원리② 데이터 전송방법: 유선 · 무선 · 유 · 무선 병행
- 해석 포인트③ NMTI 운영 확장 (KCS 계측방식 분류 아님): 원격 자동계측 · 스마트 계측 · AI 보조 분석
- 주의 사항④ 운영 모드 (런타임): normal-mode · realtime-mode · alarm-status: 수집 주기 · 트리거 · 경보 상태
4. 설치·운영
- 공종 · 위험도 · KCS 빈도 요구 분석
- 수동 · 자동 수집방법 및 초기치 확보
- 로거 · 센서 · 전원 설계 (자동 구간)
- 전송 · 플랫폼 · 경보 요건 정의 (원격 · 스마트)
- AI 보조 적용 시 데이터 · 라벨 · HITL 검토
5. 데이터·관리
| 구분 | 항목 | 대표 구성 |
|---|---|---|
| KCS 수집 | 수동계측 | 리드아웃 · 수준 · 광파 |
| KCS 수집 | 반자동 · 자동계측 | 데이터로거 · 전원 · MUX |
| 전송 | 유선 · 무선 | LTE M2M · VPN · 게이트웨이 |
| NMTI 확장 | 원격 · 스마트 · AI 보조 | 서버 · 경보 · 모델(HITL) |
| 런타임 | normal · realtime · alarm | 주기 · 트리거 · 임계 |
장애 유형 및 점검
| 이슈 | 원인 | 대응 |
|---|---|---|
| 자동 · 수동 편차 | 센서 · 초기치 | 교차 검증 · 재교정 |
| 원격 미수신 | 통신 · 전원 | 로컬 SD · 수동 백업 |
| 과도한 경보 | 기준 · 필터 | 임계값 · 이상값 규칙 조정 |
| 보고 지연 | 운영 프로세스 | 담당 · 권한 · 자동화 점검 |
- 방식 선정은 KCS 빈도 · 발주처 요건 · 위험도에 우선
- 원격 · 스마트 · AI는 운영 확장 이며 KCS 계측방식 등급이 아님
- 자동 · 원격 구간에서도 수동 검증 병행을 유지
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
5단계 화살표가 맞나요?
아님. KCS는 수집방법(수동 · 자동)을 기준으로 하고, 원격 · 스마트 · AI는 운영 확장 계층 현장은 수동+자동, 자동+원격 등 조합이 일반적
AI가 관리기준 대체?
아님. 설계예상 · 최대허용변위 등 법정 기준을 보조
수동 백업은?
자동 · 원격 구간에서도 통신 · 센서 장애 대비 수동 측정 계획을 유지
한 번에 전부 도입?
아님. 수동 기준선 확보 후 자동 수집 · 전송 · 플랫폼을 단계적으로 확장
