1. 시스템 개요
- 목적상시 전원은 건설 현장 관리동 · 터널 전기실 · 임시 배전반에서 인입하는 AC 220V/380V 전원 데이터로거 · 통신 장비는 AC-DC 전원공급장치 또는 UPS 경유로 12V/24V DC를 받으며, 무인 구간 태양광과 병행하면 결측을 줄일 수 있음
2. 구성 요소
- 안정 공급AC 인프라 활용
- 고부하통신 · 로거 상시 가동
- 병행배터리 백업와 혼용
- 유지보수현장 접근 용이 구간
3. 현장 구성·원리

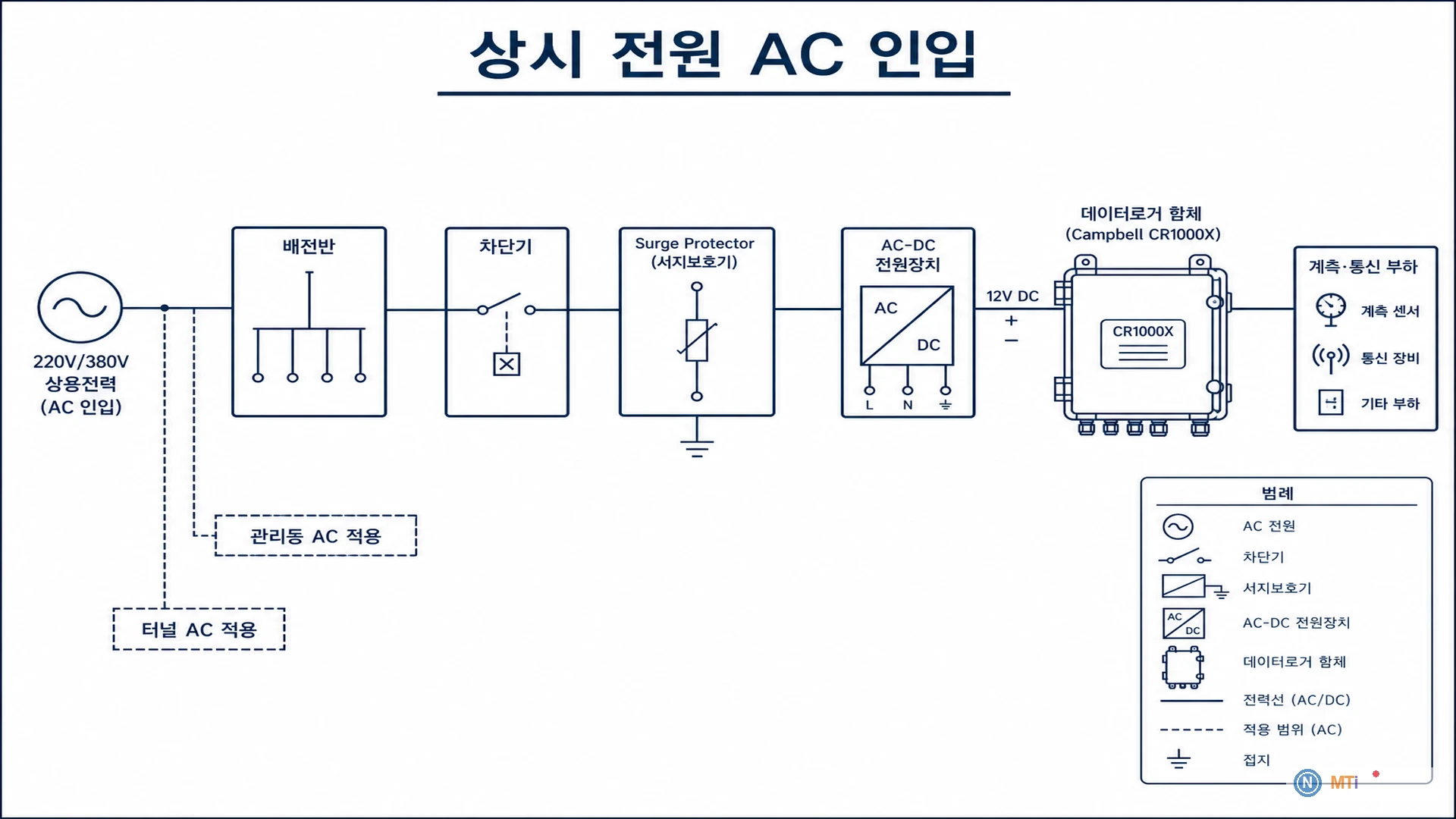

- 구성 흐름AC 배전반 → Surge · 누전차단 → AC-DC/UPS → 12V/24V DC → 계측 함체. 관리동 · 터널 전기실 구간에서 태양광과 병행하면 결측을 줄일 수 있음

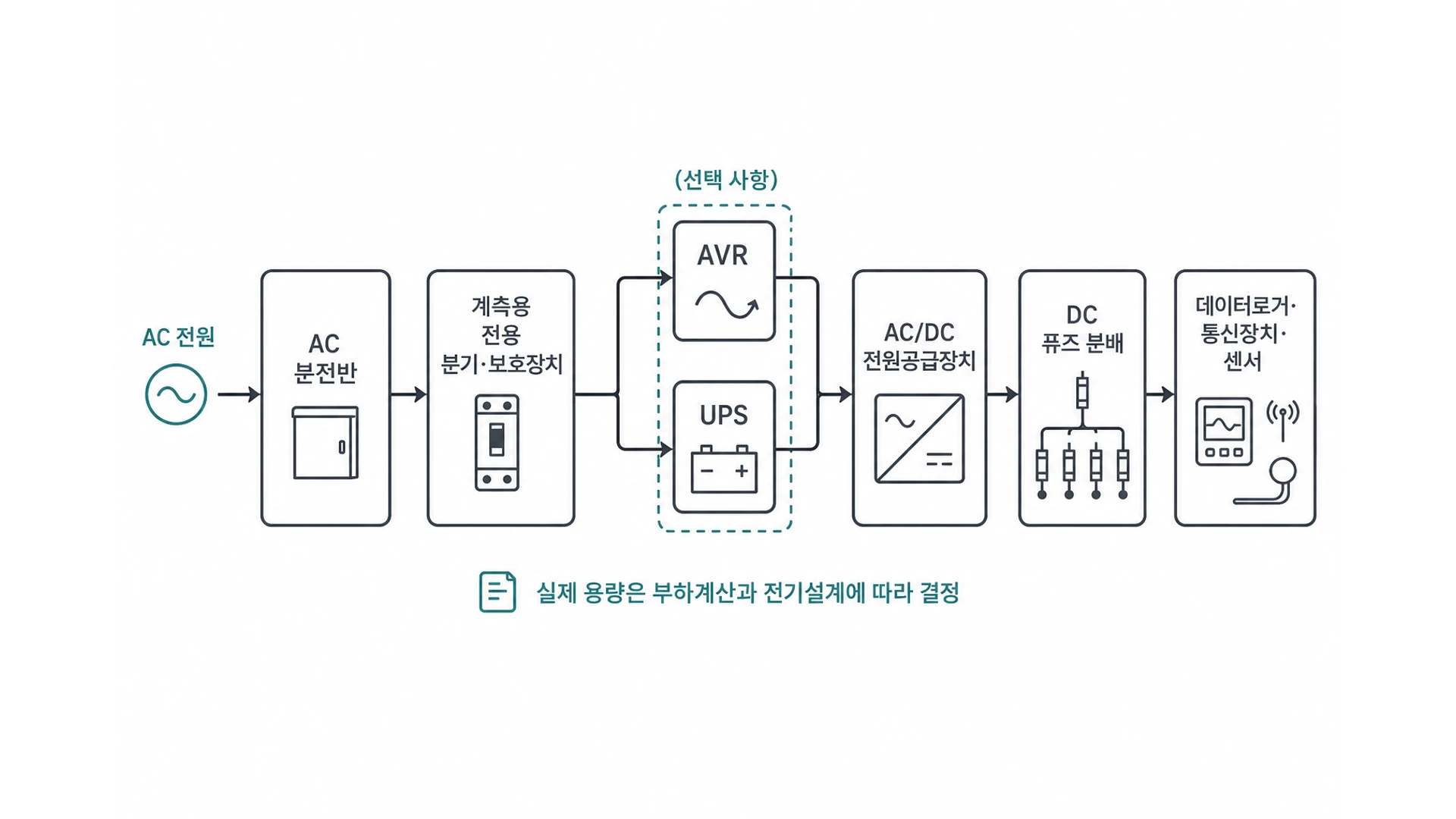

- 측정 대상배전반 · 차단기 · 누전차단 · Surge 보호 후 AC-DC 정류 또는 UPS로 DC 변환 입력 변동이 크면 후단에 AVR을 두고, 민감 계측은 UPS 무정전 구간 검토
4. 설치·운영
- 배전 용량 · 회로 분리 · 접지
- Surge · 누전차단 · 케이블 규격
- AC-DC 전원 · UPS 선정
- 배터리 백업 병행 여부
- 함체 방수 · 환기
5. 데이터·관리
| 구성 | 역할 | 유의 |
|---|---|---|
| 배전반 | 차단 · 분기 | 용량 |
| Surge | 낙뢰 · 서지 | 접지 |
| AC-DC | 12V 공급 | 효율 · 여유 |
| UPS | 무정전 | 배터리 용량 |
장애 유형 및 점검
| 증상 | 점검 | 조치 |
|---|---|---|
| 정전 | 배전 · 차단기 | 복구 · 백업 전원 |
| 약전압 | 입력 품질 | AVR · UPS 검토 |
| 서지 손상 | Surge · 접지 | 보호기 · 배선 |
| DC 출력 불안 | 정류 · UPS | 부하 · 용량 점검 |
- 정전 · 약전압 이벤트 로그와 계측 결측 연계 AC 품질을 관리
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
태양광 대체?
AC 사용 가능 구간은 상시 전원이 주, 태양광은 보조 또는 무인 이전 단계에 적용
발전기 전원?
변동이 크므로 AVR · UPS 후단 연결을 권장
UPS는 필수?
민감 계측 · 통신은 무정전 구간 검토 AVR은 전압 안정, UPS는 정전 백업
220V와 380V?
현장 배전 조건에 맞춤. AC-DC 변환기 · UPS 입출력 사양 확인
