1. 시스템 개요
- 목적AVR(Automatic Voltage Regulator, 자동전압조정기)는 디젤 발전기 · 약전압 배전 · 임시 전력처럼 입력 전압이 변동할 때 출력을 220V 정격 근처(±1~3%)로 유지하는 장치. 계측 함체 · 통신 장비 전단에 두어 로거 · 모뎀 오동작을 방지
2. 구성 요소
- 전압 안정입력 ±20~30% 변동 흡수
- 장비 보호민감 전자부 보호
- 품질노이즈 · 고조파 완화(기종별)
- 연속성UPS 전단 조건 정비
3. 현장 구성·원리

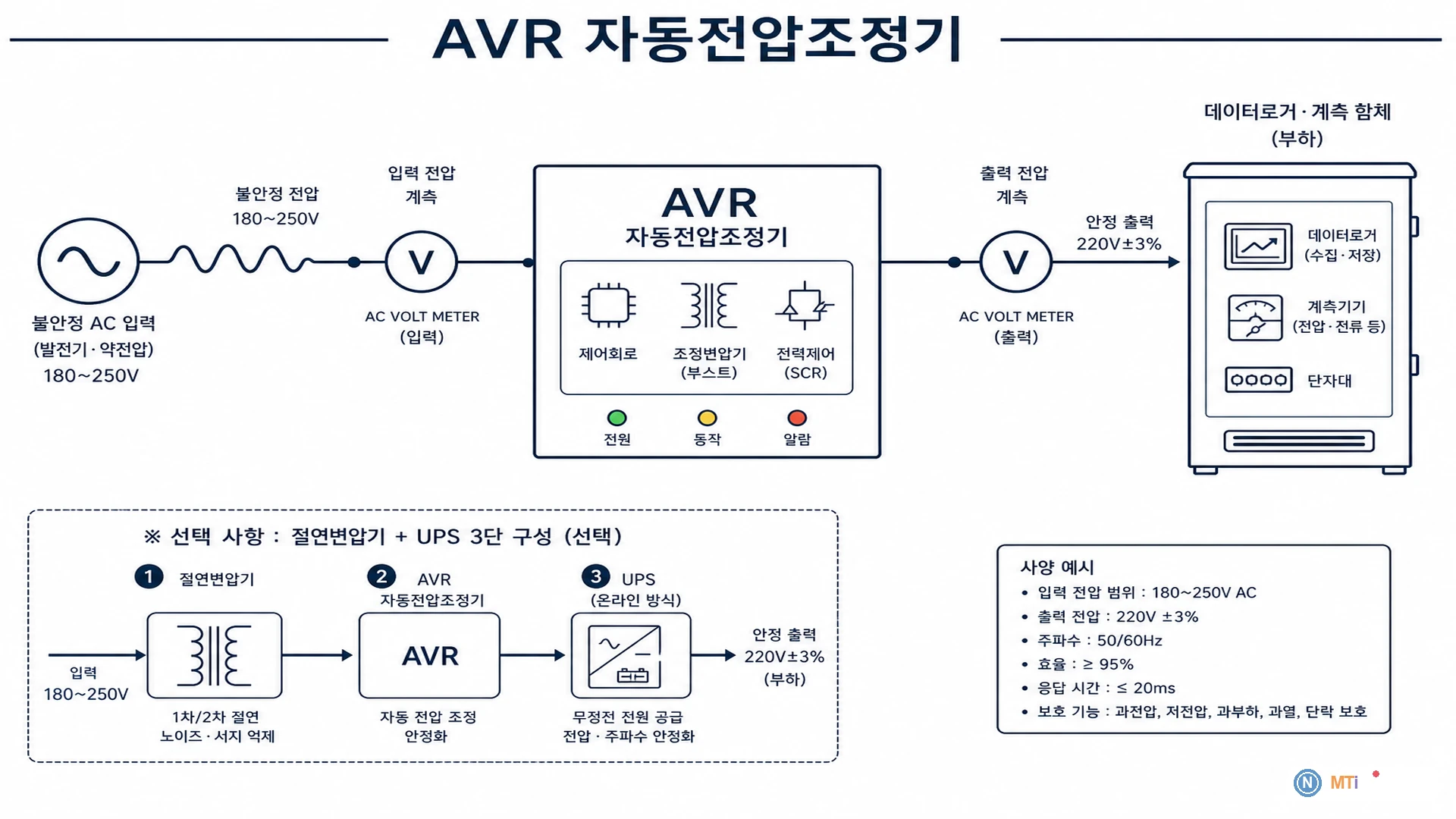

- 구성 흐름불안정 AC 입력(발전기 · 임시 배전) → AVR → (선택) 절연변압기 · UPS → 계측 · 통신 장비. 출력 220V 정격 근처 유지가 목표
- 측정 대상서보 · 탭체인저 또는 고체소자 방식으로 출력 전압을 제어. 고정밀 계측에서는 AVR → 절연변압기 → UPS 3단 구성으로 접지 루프 · 공통모드 노이즈를 줄이기도 함
4. 설치·운영
- 입력 변동 범위 · 부하 kVA 산정
- AVR 정격 · 응답 속도 선정
- 접지 · 단락 용량 · 배선
- 출력 측 UPS · 정류 연결
- 전압 이력 모니터링(선택)
5. 데이터·관리
| 항목 | 목표 | 비고 |
|---|---|---|
| 출력 정밀도 | ±1~3% | 기종별 |
| 입력 범위 | ±20~30% | 발전기 |
| 부하 | 로거+통신 | 피크 |
| 병행 | UPS · 절연변압기 | 고정밀 |
장애 유형 및 점검
| 증상 | 점검 | 조치 |
|---|---|---|
| 출력 변동 | 입력 범위 · 부하 | AVR 정격 · kVA |
| 과열 · 소음 | 부하 · 환기 | 용량 · 배선 |
| 오동작 연쇄 | 접지 루프 | 접지 · 분리 |
| 이력 불일치 | 전압 로그 | 계측 이상과 대조 |
- 입력 · 출력 전압 이력과 계측 이상 시각을 대조해 전원 품질 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
UPS와 차이?

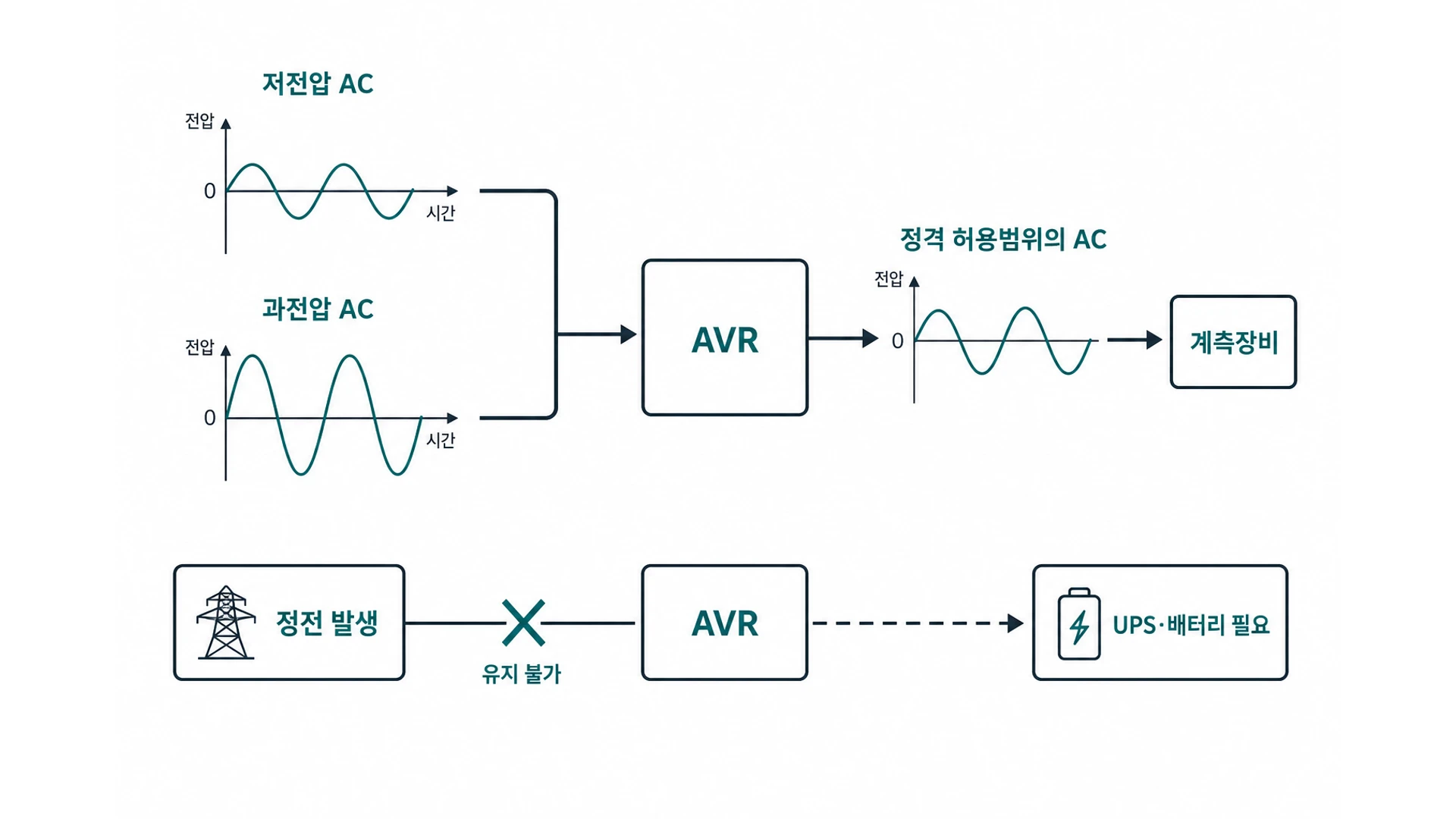

AVR은 전압 안정화, UPS는 정전 시 무정전 백업. 병행 사용이 일반적
태양광 DC에 AVR?
AVR은 AC용 DC는 충전제어기 · DC-DC regulator가 해당 역할
계측 함체에 직결?
AVR · UPS 후단 DC를 로거 · 통신에 분배 Surge · 접지를 함께 설계
발전기 구간은?
입력 전압 변동이 큰 경우 AVR을 전단에 두는 것이 일반적
