1. 시스템 개요
- 목적배터리는 태양광 · 풍력 · AC 정류 간 전원 변동을 흡수하고, 야간 · 흐림 · 통신 피크 시 데이터로거 · 모뎀에 전력을 공급하는 축전 장치 납축 AGM/Gel과 LiFePO₄가 현장에서 널리 사용
2. 구성 요소
- 버퍼충전 · 방전 완충
- 자립무일 · 무충전 구간
- 피크통신 송신 전류
- 백업AC 정전 시
3. 현장 구성·원리

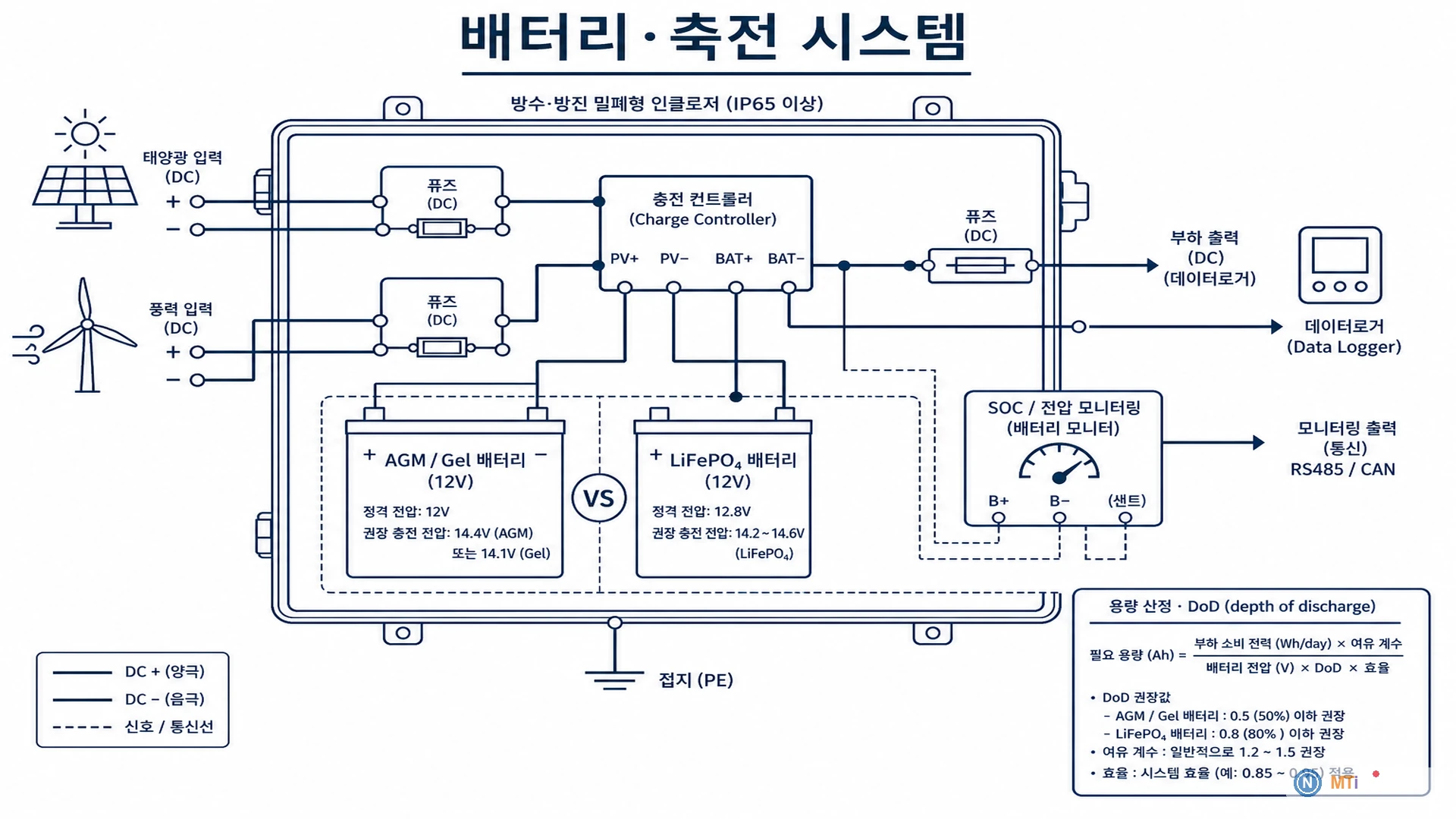

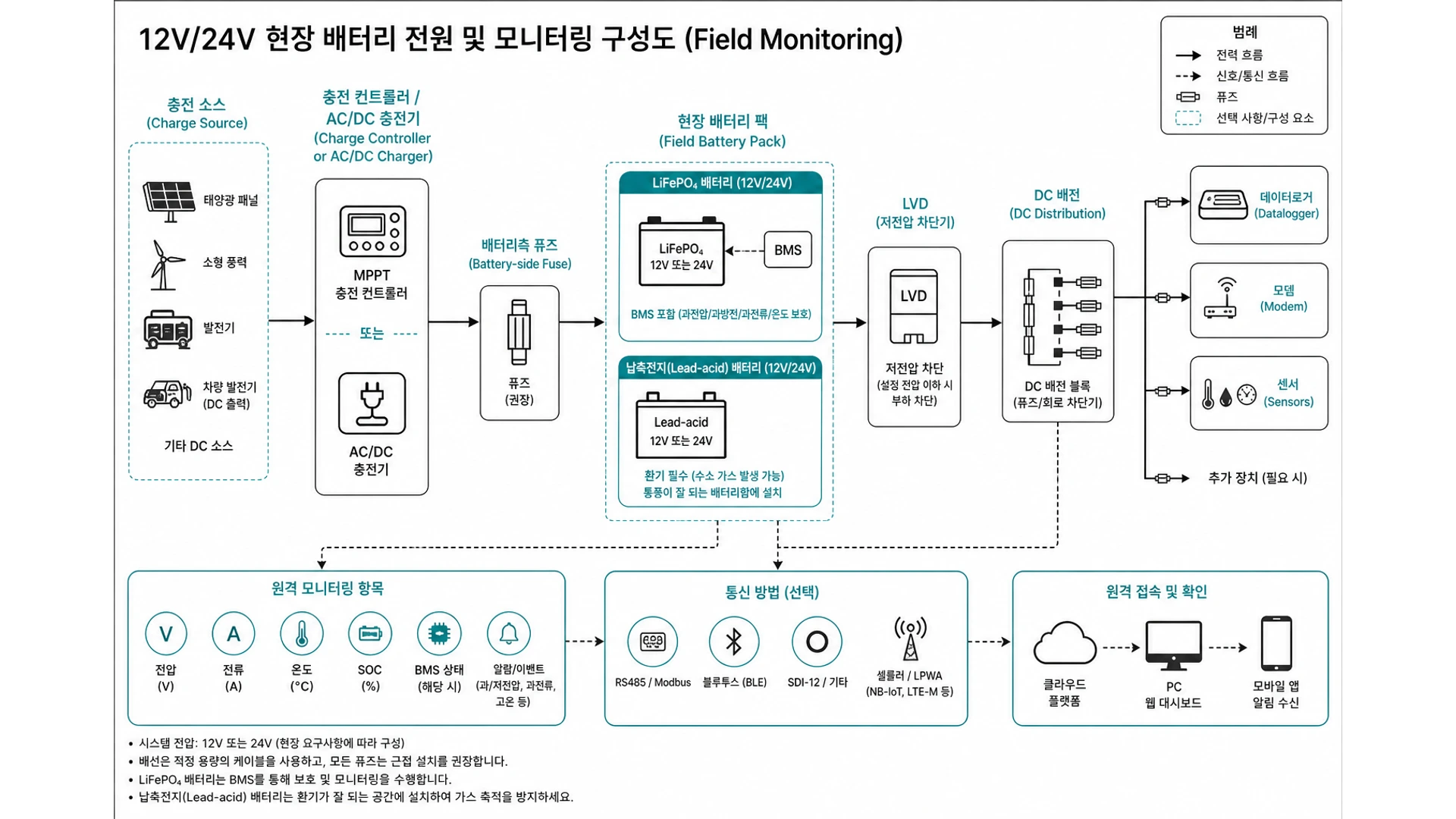

- 구성 흐름충전원(태양광 · AC 정류) → 배터리 버스 → 로거 · 통신 · 센서 Excitation. BMS · 충전제어기가 과충 · 과방전 · 역극성을 보호
- 측정 대상용량(Ah) ≈ (자립 일수 × 일일 소비 Ah) ÷ 허용 DoD.
- 측정 원리동절기 · 장기 흐림 반영: 1.3~1.5배 여유를 둠.
- 해석 포인트BMS · 충전제어기가 과충전 · 과방전 · 역극성을 보호하며, LiFePO₄는 사이클 · 경량 · 저온 정책이 기종별로 상이
4. 설치·운영
- Ah · DoD · 종류 선정
- 함체 환기 · 온도 · 결로 방지
- 극성 · 퓨즈 · 접지
- 충전 전압 · 온도 보상
- 전압 · SOC 원격 채널
5. 데이터·관리
| 종류 | 특성 | 적용 |
|---|---|---|
| AGM/Gel | 성숙 · 경제 | 일반 현장 |
| LiFePO₄ | 사이클 · 경량 | 고빈도 · 한랭 |
| DoD | 50~80% | 수명 |
| 모니터링 | 전압 · SOC | 원격계측 |
장애 유형 및 점검
| 증상 | 점검 | 조치 |
|---|---|---|
| 용량 부족 | Ah · DoD · 자립일 | 배터리 증설 |
| 급격 방전 | 누전 · 부하 | 회로 · 피크 전류 |
| 충전 불량 | 제어기 · 접속 | 극성 · 퓨즈 |
| 수명 단축 | 과방전 · 온도 | 함체 · DoD 정책 |
- 전압 하한 · 자가방전 · 교체 주기를 KPI로 관리 동결 · 과열 함체를 금지
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
시가전 vs LiFePO₄?
부하 · 자립 · 온도 · 비용을 비교해 선정 리튬은 BMS 필수
몇 일 자립?
계획서 · 기상 · 통신 중요도 기준으로 3~7일 이상 검토
DoD란?
방전 깊이(Depth of Discharge) 과방전을 줄이려면 제어기 하한 · Ah 여유를 설계
온도 영향?
저온 · 고온에서 용량 · 수명이 변함. 함체 환기 · 보온과 BMS(리튬) 검토
