1. 시스템 개요
- 목적태양광 전원은 PV 모듈이 생성한 DC를 충전제어기(MPPT/PWM)로 배터리에 저장하고, 데이터로거 · 통신 · 센서에 12V DC를 공급하는 무인 현장의 대표 전원 패널 · 충전제어기 · 배터리 · 퓨즈 · DC 분배 · 접지로 구성
2. 구성 요소
- 무인 운영상시 · 야간 · 휴일 연속 전원
- 자동계측로거 · LTE 모뎀 부하
- 보호과충전 · 과방전 차단
- 내구우기 · 동절기 · 흐림 대비
3. 현장 구성·원리

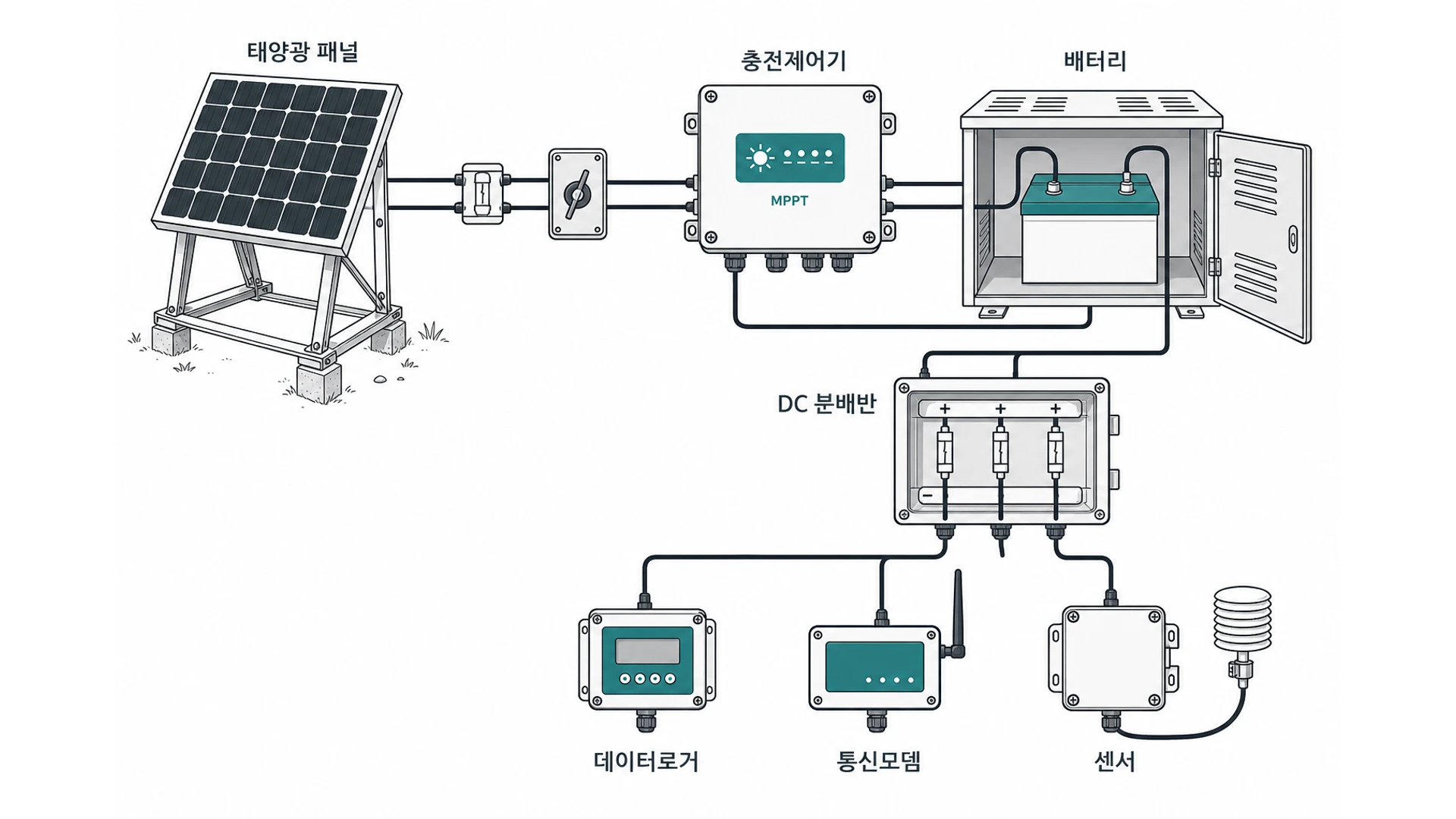

- 구성 흐름PV 모듈 → 충전제어기(MPPT/PWM) → 배터리 → DC 분배 → 로거 · 통신 · 센서. 패널 · 제어기 · 배터리는 방수 함체에 집중 · LOAD 출력 과방전 보호 설정
- 측정 대상일사량 · 피크선 시간 · 흐림일 반영: Wp를 산정하고, 배터리는 (자립 일수×일일 소비 Ah)÷허용 DoD로 설계 MPPT는 일사 변동 시 수확률이 높고, 제어기 LOAD 출력의 과방전 보호가 배터리 수명을 좌우
4. 설치·운영
- 일조 · 그늘 · 낙뢰 · 도난 · 패널 각도(남향 15~35°)
- PV · BAT · LOAD 배선 · 퓨즈 · 접지
- 충전제어기 · 배터리 함체 · 환기
- 부하 전류 · 잔압 모니터링 채널
- AC 보조 전원 병행 검토
5. 데이터·관리
| 요소 | 설계 | 운영 |
|---|---|---|
| 패널 | Wp · 면적 | 오염 · 그늘 |
| 제어기 | MPPT/PWM | LOAD 보호 |
| 배터리 | Ah · DoD | 교체 주기 |
| 부하 | 로거+통신 | 피크 전류 |
장애 유형 및 점검
| 증상 | 점검 | 조치 |
|---|---|---|
| 야간 정전 | 배터리 · DoD | Ah · 용량 재산정 |
| 충전 부족 | 패널 · 그늘 · 오염 | 각도 · 청소 · Wp 증설 |
| 과방전 | 제어기 LOAD | 하한 전압 · 교체 |
| 피크 부족 | 통신 송신 | 배터리 · 용량 여유 |
- 배터리 전압 하한 · PV 전압 · 충전 전류를 원격 모니터링 동절기 용량 여유 1.3~1.5배를 권장
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
