풍력 발전
기술자료 · (주)신계측기술정보 · 갱신일 2026-07-18
풍력 발전 구성·설치·운영·데이터 흐름·현장 유지관리 기술 자료

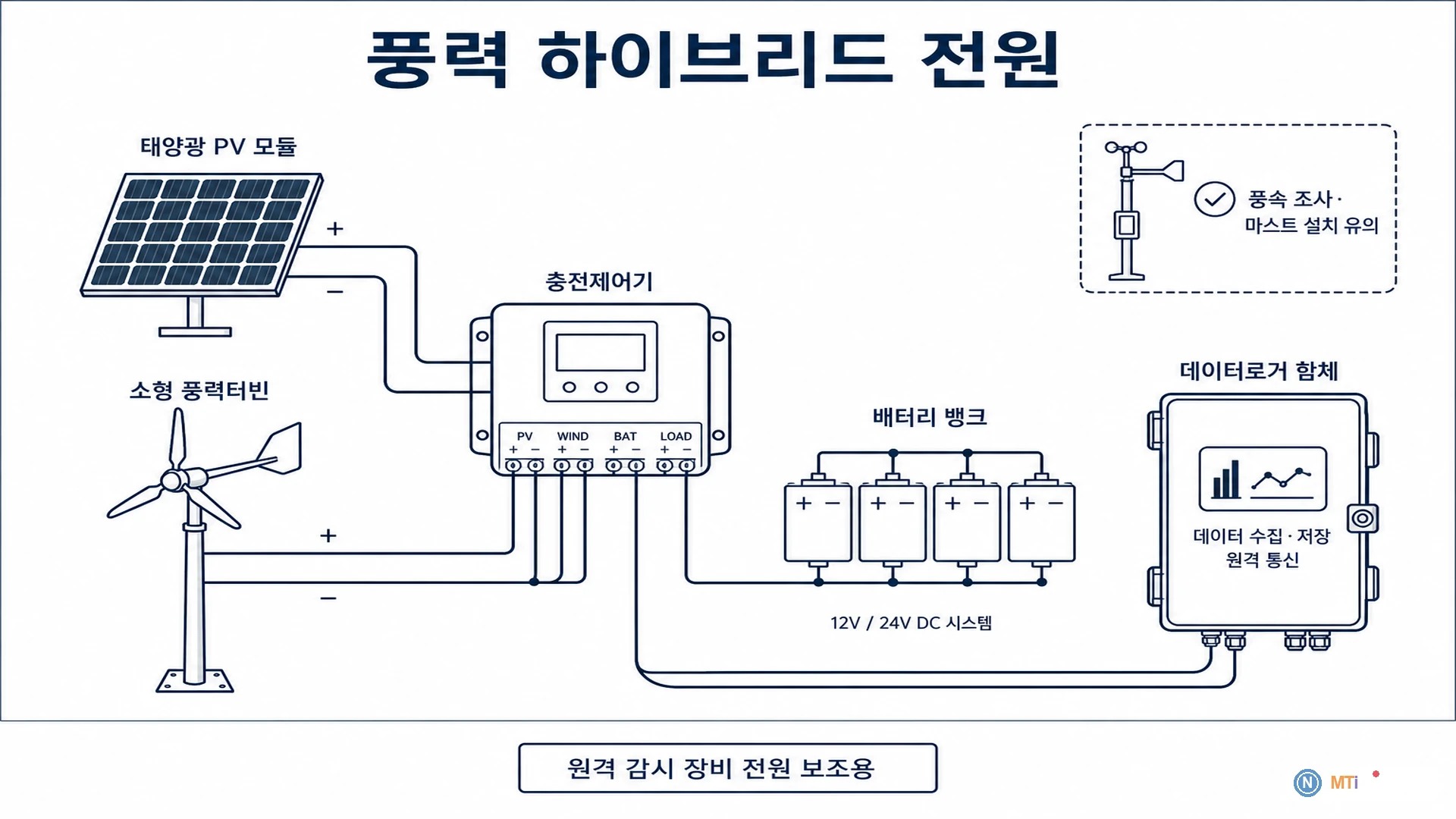

풍력 하이브리드 전원
1. 계측 개요
- 측정 대상 : 풍력 발전은 풍황조사로 발전 효과가 확인된 무인 계측 현장에서 태양광이 부족한 시간의 충전을 보완하는 보조 전원이다.
- 계측 목적 : 풍력과 태양광은 출력, 보호 특성이 다르므로 하나의 일반 MPPT에 직접 병렬하지 않는다.
3. 작동 원리
- 적용 조건 : 풍황, 터빈 출력곡선으로 발전량이 산정된 현장.
- 계통 구성 : 정류, 풍력 전용 제어기, 배터리, LVD, DC 분배.
- 보호 항목 : 과전압, 과속, 제동 또는 덤프부하, 낙뢰 보호.
- 발전량 : 실제 풍속 자료와 출력곡선으로 산정.
4. 설치 및 운영
- 설계 항목: 평균풍속, 난류, 허브높이, 극한풍속, 소음, 유지관리성.

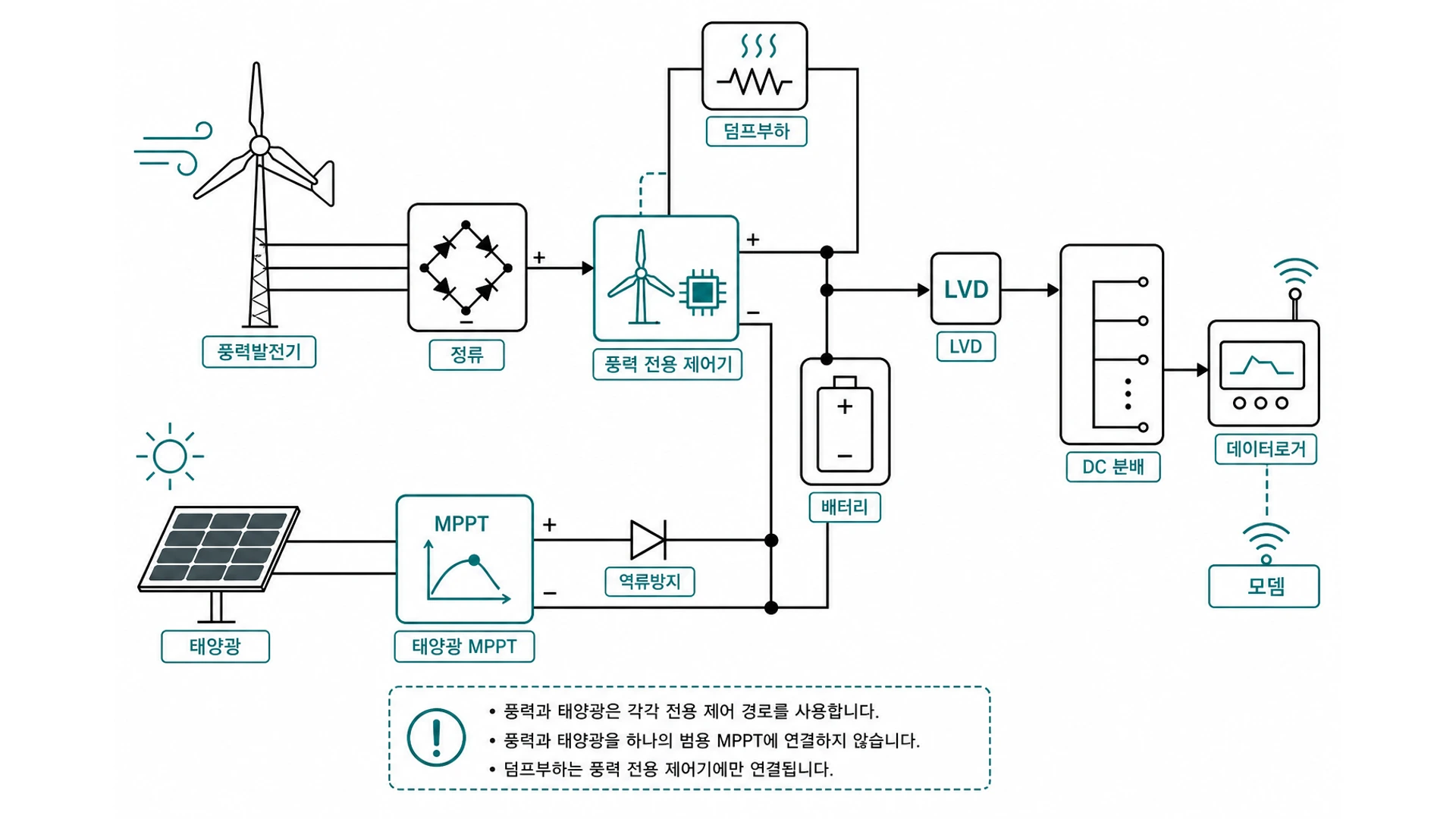

- 풍력 경로: 발전기 → 정류, 전용 제어기 → 배터리 버스.
- 태양광 병행 시: 전용 MPPT, 역류방지 후 공용 배터리 버스.
- 덤프부하: 잉여전력, 제동 경로를 제어기 사양 기준: 구성.
5. 점검 및 관리
- 참고: 풍력 충전, 덤프(다이버전) 제어기 기술자료, 현장 전원 계획서, 제어기 제조사 매뉴얼.
