1. 센서 개요
- 목적자동광파기는 원격 제어 토탈스테이션으로 프리즘 · 반사 타깃 3D 좌표를 반복 측정해 변위를 산정 주로 터널 · 깊은 굴착 · 흙막이 등 지반 하부 공사 중 다점 좌표 계측에 사용(ATS-SUB-01)
2. 측정 목적·적용
- 3D 변위고빈도 · 고정밀 좌표
- 자동화야간 · 원격 무인 계측
- 다점망 전체 동시 관리
- 흙막이 · 깊은 굴착 3D 변위
- 터널 천단 · 지표 영향권 고정밀 모니터링
- 지하공사 중 다점 광학망

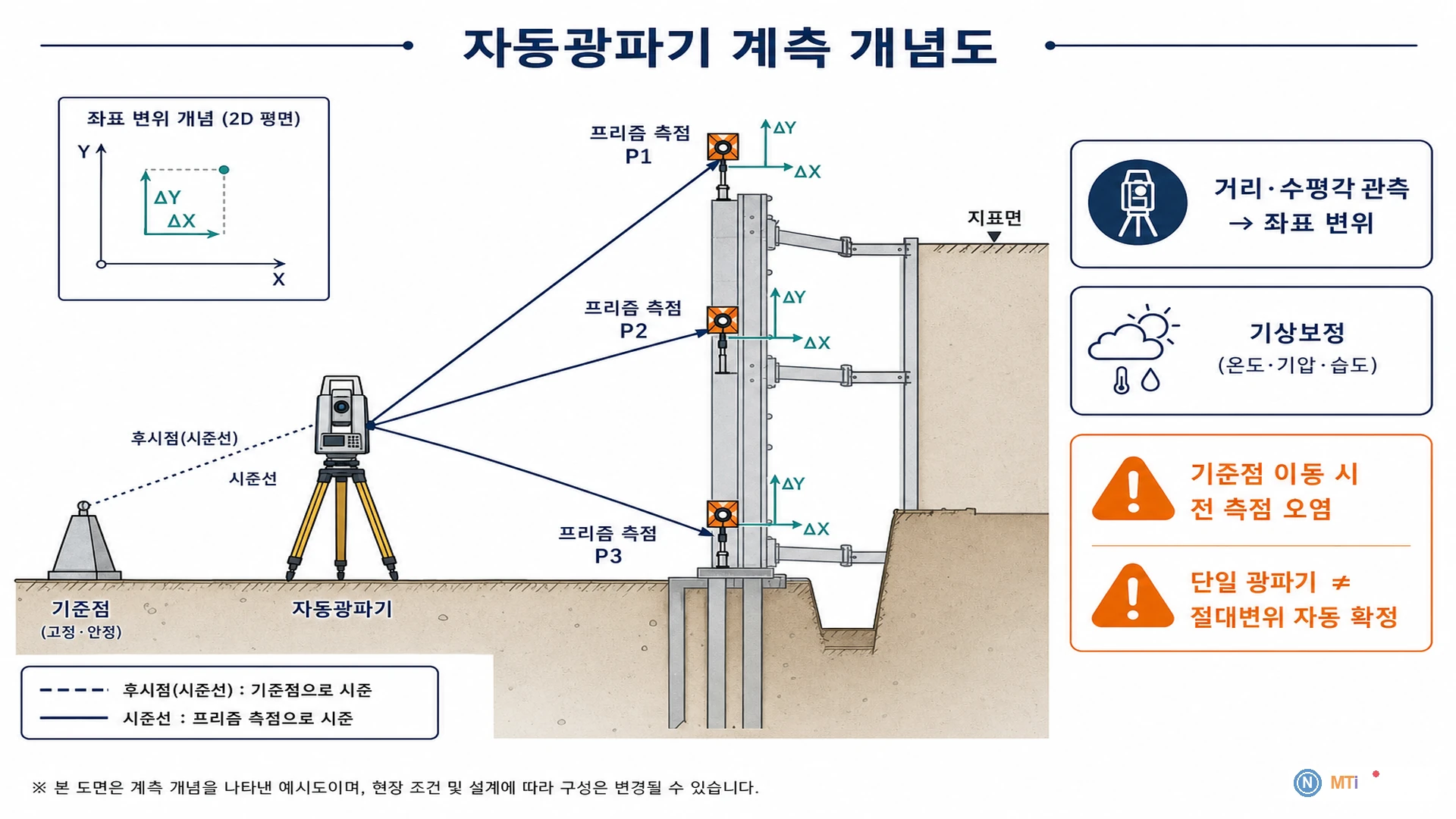

3. 측정 원리
- 측정 대상기준점 · 측점 좌표 차이로 변위.
- 측정 원리대기 · 시야 · 프리즘 · 기준점 안정성 영향
4. 설치·운영
- 기준점 · 측점망
- 기기 보호함
- 통신 · 전원
- 측정 주기 · 필터
- 이상값 검증
- 경보 연동
5. 해석·유지관리
| 요인 | 영향 | 대응 |
|---|---|---|
| 기준점 불안 | 전체 왜곡 | 재설치 |
| 대기 굴절 | 산란 | 시간대 · 필터 |
| 시야 | 결측 | 프리즘 청소 |
| 이상값 | 오경보 | 통계 필터 |
- mm~sub-mm 목표 시 기준 · 환경 관리 엄격
- 철도는 협약 기준
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
수동 토탈과 차이?
자동은 주기 반복 · 야간 · 경보 연동이 가능
비 · 안개?
측정 불가 · 품질 저하. 결측 처리 규칙 필요
프리즘 vs 비접촉?
프리즘 반사가 표준이며, 특수 구간은 비접촉 대체 검토 기준망 안정성이 우선
기준점은 어디에?
영향권 밖 안정 지반 · 구조물에 설치 기준점 변위는 전체 해석을 왜곡
