1. 센서 개요
- 목적토압계는 흙막이 벽체, 옹벽, 매설 구조물, 성토체 내부 또는 접촉면에 작용하는 토압을 측정하는 계측기 흙막이, 옹벽, 지하구조물, 성토, 터널 라이닝, 댐 · 제방에 적용
2. 측정 목적·적용
- 토압 검증설계 토압 · 주동토압 발현 확인
- 지보 연계벽체 변위 · 하중계와 함께 해석
- 공정굴착 · 성토 단계별 토압 변화 기록
- 흙막이 · 굴착 벽체 배면 토압
- 옹벽 · 지하구조물 접촉면
- 성토체 · 터널 라이닝 주변
- 댐 · 제방 제체 토압 검증
3. 측정 원리
- 측정 대상압력 셀이 토압을 직접 측정.
- 측정 원리설치 조건 · 접촉 · 아치효과에 민감하므로 단독 값보다 추세 · 통합 해석이 중요
4. 설치·운영

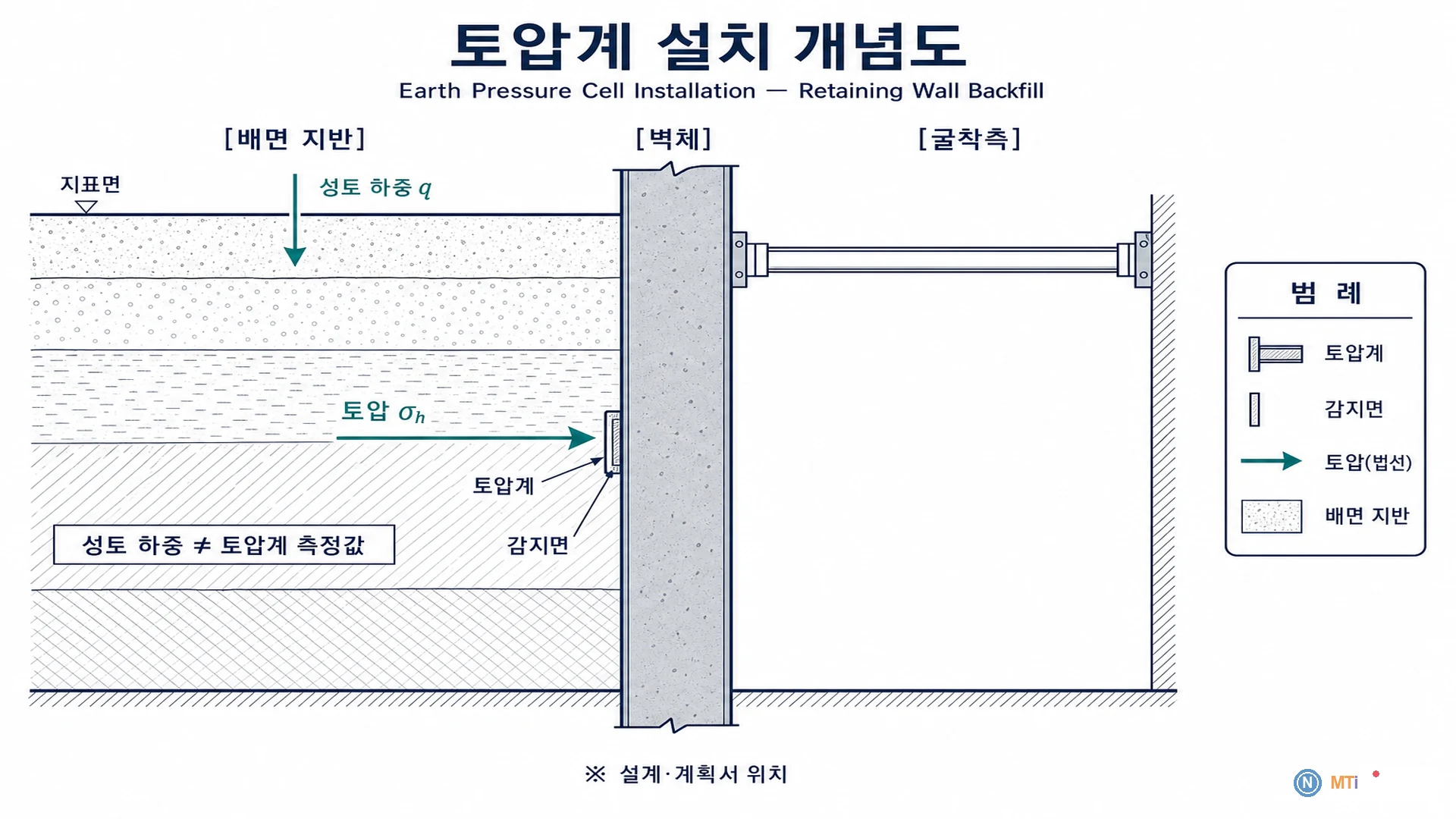

- 설계 위치 · 방향에 매립
- 초기 접촉 상태 기록
- 케이블 보호
- 굴착 · 성토 단계 연동
- 변위 · 하중 데이터 통합
- 손상 · 드리프트 점검
5. 해석·유지관리
| 현상 | 연계 | 해석 |
|---|---|---|
| 토압 증가 | 굴착 심도 | 주동토압 |
| 정체 | 변위 증가 | 아치 · 접촉 |
| 급감 | 센서 | 고장 · 이탈 |
| 수위 연동 | 지하수위 | 유효응력 |
- 설계 토압 대비 편차 · 급변 시 원인 분석 절대값보다 패턴이 중요
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
토압이 설계보다 낮으면?
접촉 불량 · 아치효과 · 센서 편향 점검
총응력 · 간극수압과 관계?
유효응력 = 총응력 - 간극수압. 간극수압계와 함께 검토
감지면 방향이 중요한 이유는?
토압 작용 방향(배면 → 벽체)과 일치해야 측정값을 해석에 사용. 도면에 화살표로 표기
굴착 단계별 토압 변화는?
주동토압 재분배 · 아치효과로 패턴이 바뀜. 절대값보다 단계별 추세 · 변위 · 하중 연계가 중요
