1. 센서 개요
- 목적GNSS(GPS 등 위성항법) 계측은 기준국 · 이동국 GNSS 안테나로 구조물 · 지반의 장기 3D 변위(ΔX · ΔY · ΔZ)를 측정 대형 비탈면, 댐, 교량, 지반침하, 장대 구조물 · 원거리 계측에 적용하며, 현장 구성은 기준국(안정 지반) + 이동국 복수 측점 + RTK · 차분 보정 + LTE · 무선 → 중앙 서버 수집 · 분석 흐름

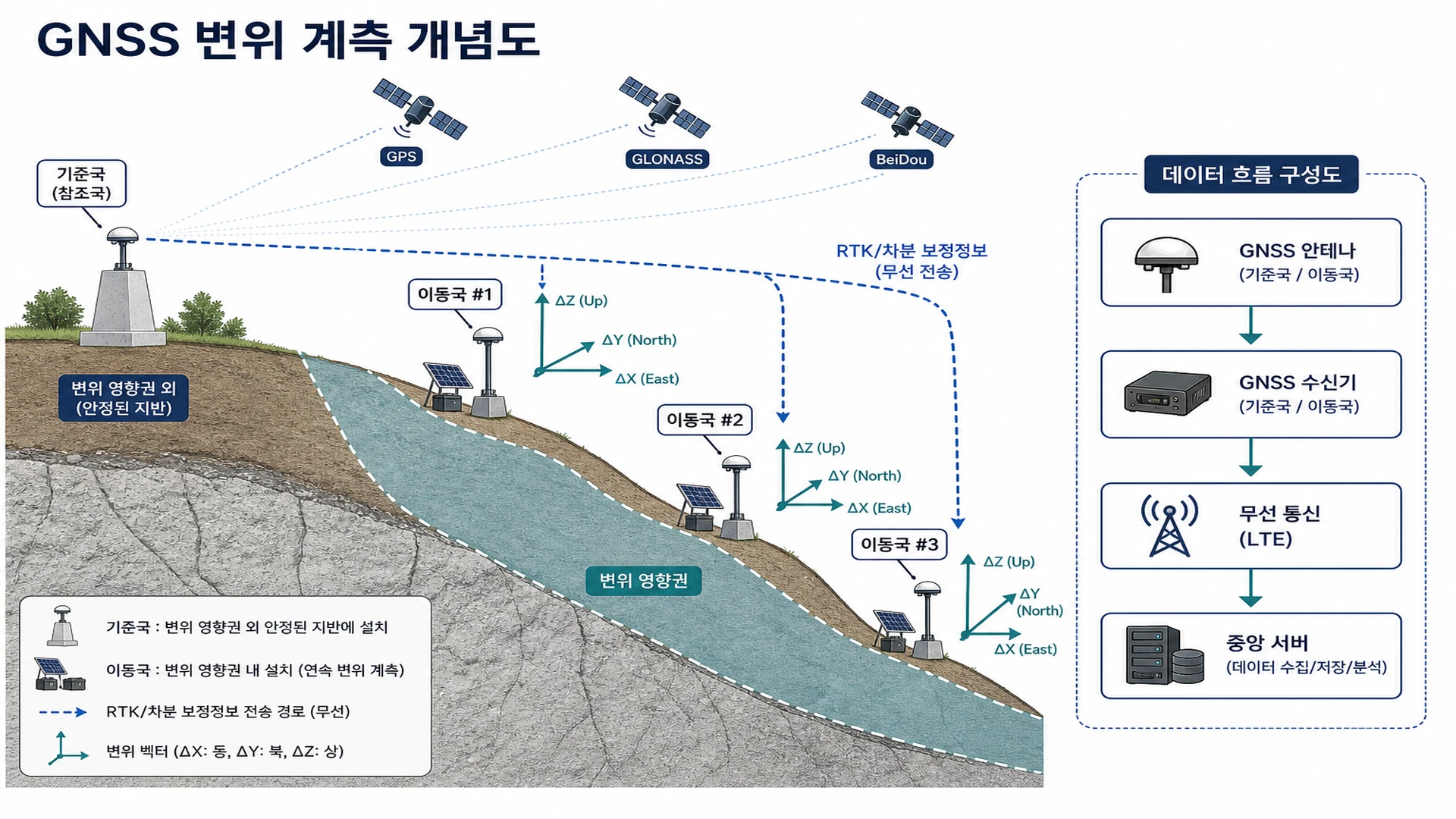

- 적용 범위Figure(IMG-043)은 현장 계측 계획서 · GNSS 계측 시스템 구성(PDF)과 동일한 개념(기준국 · 이동국 · 서버 · 무선 · 3D 변위) 준수
2. 측정 목적·적용
- 장기 추세월 · 년 단위 3D 변위 · 잔류침하 추세
- 원거리 · 다점광파 시야 없이 다수 측점 동시 모니터링
- 구조 · 지반비탈면 · 댐 · 교량 · 연약지반 장기 안정성
- 원격 운영태양광 · LTE로 무인 장기 계측
- 교량 · 대형 구조물 장기 변위
- 비탈면 · 댐 · 제방 안정성
- 연약 지반 · 지반침하
- 원거리 · 다점 3D 모니터링
3. 측정 원리
- 측정 대상RTK · 차분 GNSS는 기준국 좌표를 고정 · 이동국 상대 변위를 산출 GPS · GLONASS · Galileo · BeiDou 등 다중 위성 가시성, 다중경로 · 대기 · 안테나 설치 품질이 정밀도를 좌우 후처리는 mm급, 실시간 RTK는 cm급 목표가 일반적이며, 목적 · KCS 기준에 따라 후처리 · 실시간을 선택
- 측정 원리기준국은 변형 영향권 밖 안정 지반 · 암반에, 이동국은 계측 대상(비탈면 · 제체 · 교량 · 지반)에 설치 광파기 · 프리즘과 달리 위성 신호 기반이므로 시준선 · 프리즘 개념과 혼동 금지
4. 설치·운영
- 계측 대상 · 영향권에 이동국 측점망(#1~#n)을 설계
- 영향권 밖 안정 지반에 기준국 GNSS 안테나 · 수신기 설치
- 안테나 기초 · 방수 · 낙뢰 · 멀티패스 최소 위치를 확보
- 태양광 · 배터리 · LTE/무선 모뎀으로 중앙 서버 연결을 구성
- RTK · 후처리 · 실시간 스트리밍 방식과 좌표계 확정
- 초기 좌표 · 품질 지표(PDOP 등)를 기록 · 경보 기준 설정
5. 해석·유지관리
| 항목 | 정밀도(목표) | 용도 |
|---|---|---|
| 수평 ΔE · ΔN | mm~cm | 비탈면 · 댐 · 교량 |
| 수직 ΔU | cm급 | 침하 · 장기 추세 |
| 속도 | mm/일 · mm/월 | 가속 · 이상 탐지 |
| 이벤트 | 지진 · 공사 | 동적 · 급변 |
- 장기 한계변위 · 변화속도 기준은 설계 · KCS · 발주처 기준 준수 지표침하 연계 시 KCS 11 10 15 등 측정오차 요건 확인 단기 고정밀 · 고빈도는 GNSS만으로 부족 가능
- 변위계 · 지중경사계와 병행
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
GNSS vs 변위계 · 침하계?
GNSS는 장기 · 원거리 · 다점 3D, 변위계 · 침하계는 국부 · 고빈도. 목적 기준 병행
GPS와 GNSS 차이?
GPS는 미국 위성군, GNSS는 GPS · GLONASS 등 통칭. 본 기술자료. GNSS는 다중 위성 차분 계측을 의미
구름 · 수목 · 건물?
가시성 저하 · 다중경로로 품질이 저하. 안테나 위치 · 마스크각 · 결측 처리 규칙 중요
기준국이 필요한가요?
RTK · 네트워크 보정 시 기준국 · 가상기준점 품질이 정밀도를 좌우 가시위성 · 다중경로를 모니터링
