1. 센서 개요

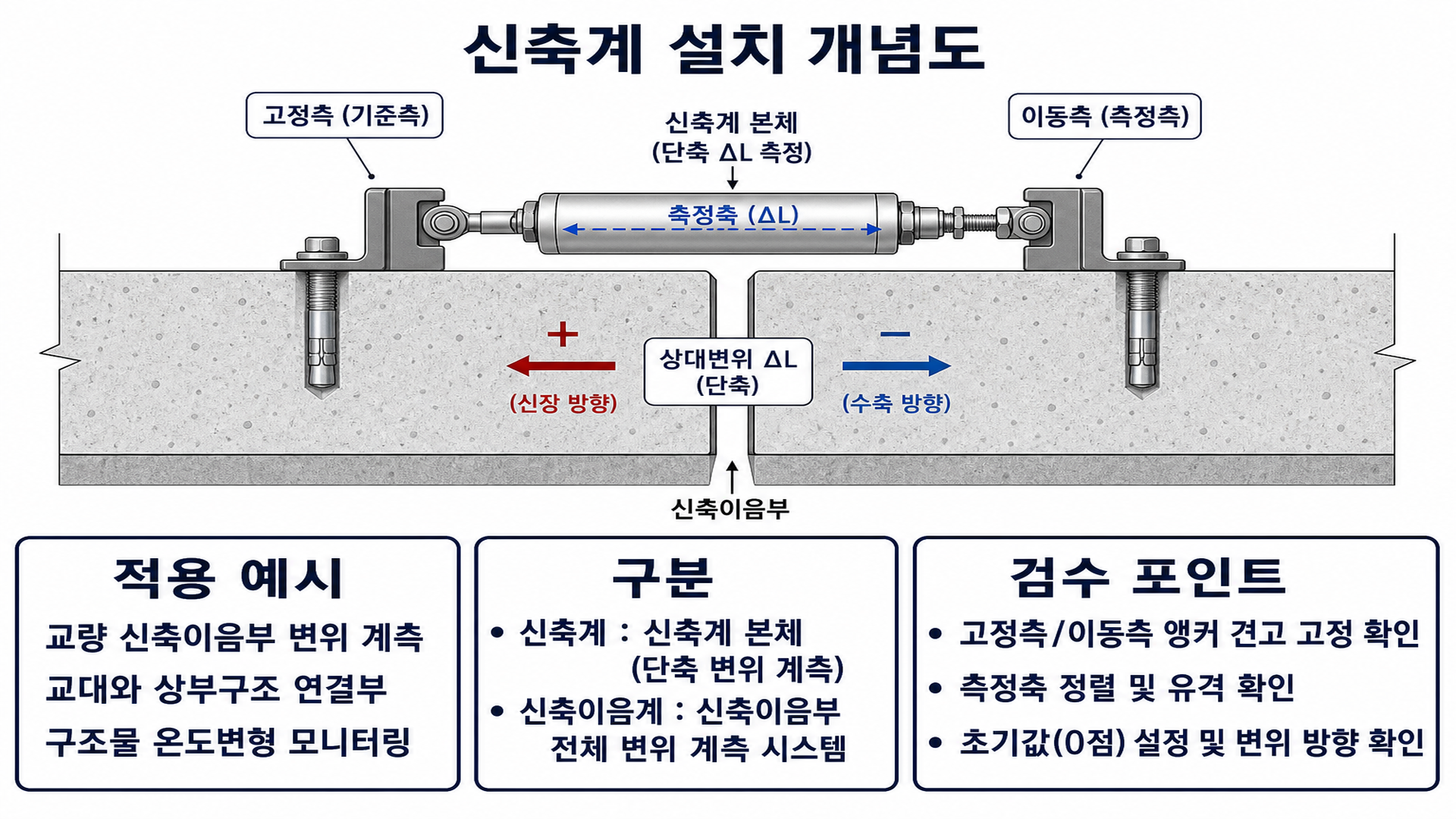

- 목적신축이음계는 교량 신축이음 · 구조물 조인트의 상대 신축량을 측정 NMTI Figure · 기술자료 표준은 와이어식(양측 고정 앵커 사이 인장 와이어 + 변위 변환기)을 기본으로 온도 정상 신축과 비정상 증가를 구분
2. 측정 목적·적용
- 신축열 · 크리프에 따른 변위
- 이상지지 악화 · 침하 징후
- 유지관리이음 장치 교체 시기
- 교량 신축이음 · 교대
- 콘크리트 구조물 조인트
- 온도 · 크리프 변위 추적
- 이음 장치 유지관리
3. 측정 원리
- 측정 대상이음 양측 고정 앵커 사이 와이어 장력 · 이격 변화로 상대 변위를 측정 LVDT 직결 단축형은 본 사이트 Figure 표준에서 제외. 온도 상관 분석 필수
4. 설치·운영
- 이음 양측 앵커 · 브라켓
- 와이어 장착 · 장력 조정
- 온도 연동
- 초기 간격 기록
- 정기 계측
- 교대 · 교각 데이터 비교
- 보호 · 방수
5. 해석·유지관리
| 패턴 | 원인 | 조치 |
|---|---|---|
| 주기 | 온도 | 정상 |
| 단방향 | 침하 | 조사 |
| 급확대 | 손상 | 점검 |
| 비대칭 | 부등침하 | 기초 |
- 계절 범위 확립 후 이탈 시 경보
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
변위계로 대체?
가능하나 이음부에는 신축이음계가 정밀 · 설치 용이
겨울 · 여름 차이?
연간 범위를 축적해 정상으로 정의
교량 신축이음량만 측정?
BRI-EJ 표준 기준 종방향 신축량(늘음 · 줄음)이 주 관심량 종 · 횡 · 개폐를 동등 hero로 그리지 않
와이어식이 표준인 이유는?
이음부 상대 변위를 현장에서 안정적으로 측정하기 쉽고, NMTI Figure · 기술자료가 와이어식을 기본
