1. 센서 개요
- 목적하중계는 버팀보, 어스앵커, 록볼트, 말뚝, 구조 부재에 작용하는 축력 또는 압축 · 인장 하중을 측정하는 계측기 앵커 장력은 KDS 표기 기준. 로드셀로 구분하기도 가시설, 터널, 재하시험에 핵심
2. 측정 목적·적용
- 축력지보재 · 기초 부담을 실시간 · 정기 추적
- 안전과부하 · 이탈 · 파솕 징후를 포착
- 설계 검증설계 하중 대비 실측을 비교

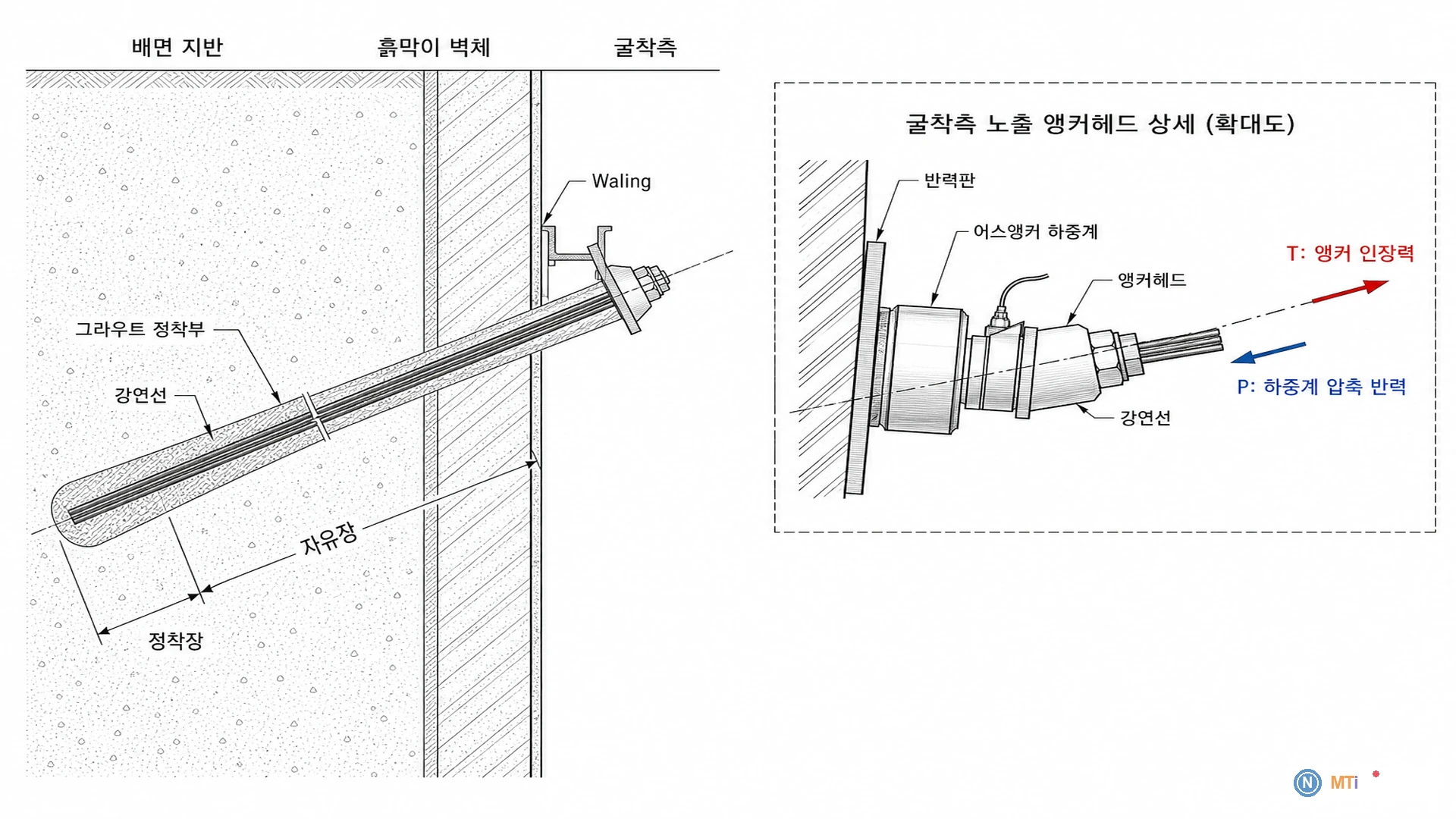

- 가시설 버팀보 · 어스앵커 축력
- 터널 록볼트 · 지보 하중
- 말뚝 · 기초 재하 시험
- 교량 · 구조물 시험하중 계측
3. 측정 원리
- 측정 대상저항 변화 · 변형률로 축력을 환산.
- 측정 원리온도 · 프리로드 · 지지 조건 영향을 함께 검토
4. 설치·운영
- 설계 위치에 장착
- 인장 · 잠금 직후 초기값
- 케이블 · 방청
- 굴착 · 공정 일지 연동
- 자동 경보
- 정기 교정
5. 해석·유지관리
| 패턴 | 의미 | 조치 |
|---|---|---|
| 증가 | 부담 증가 | 지보 · 굴착 검토 |
| 급감 | 이탈 · 파손 | 즉시 확인 |
| 열주기 | 온도 | 정상 |
| 편차 | 지반 | 보강 |
- 설계 축력 · 허용 변화율 기준
- 급변 시 현장 조사
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
하중계와 변형률계?
하중계는 축력 직접, 변형률계는 응력 추정. 용도 기준 선택 · 병행
앵커 lock-off 손실?
정착 · 크리프 영향. 추세 모니터링 중요

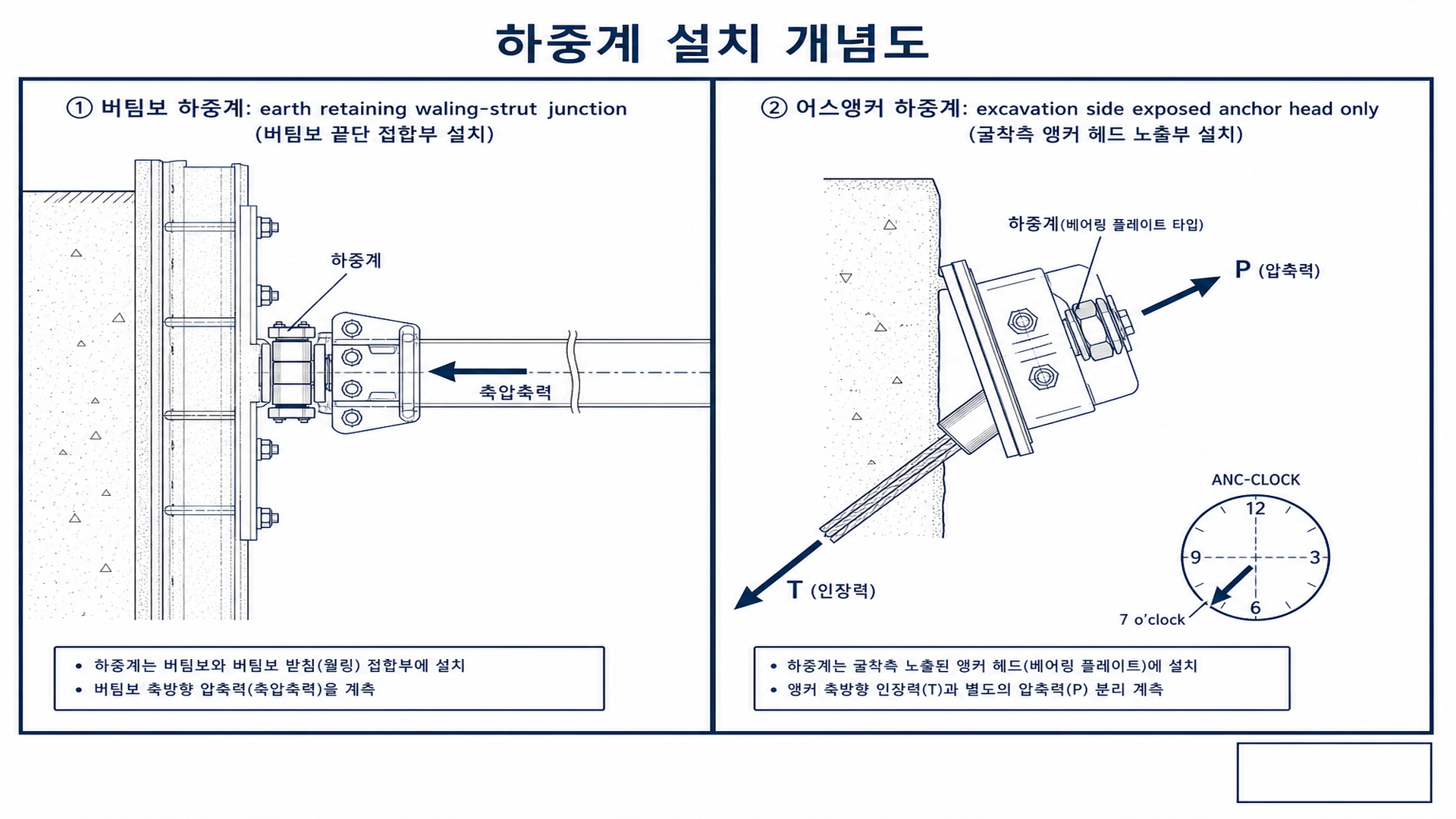

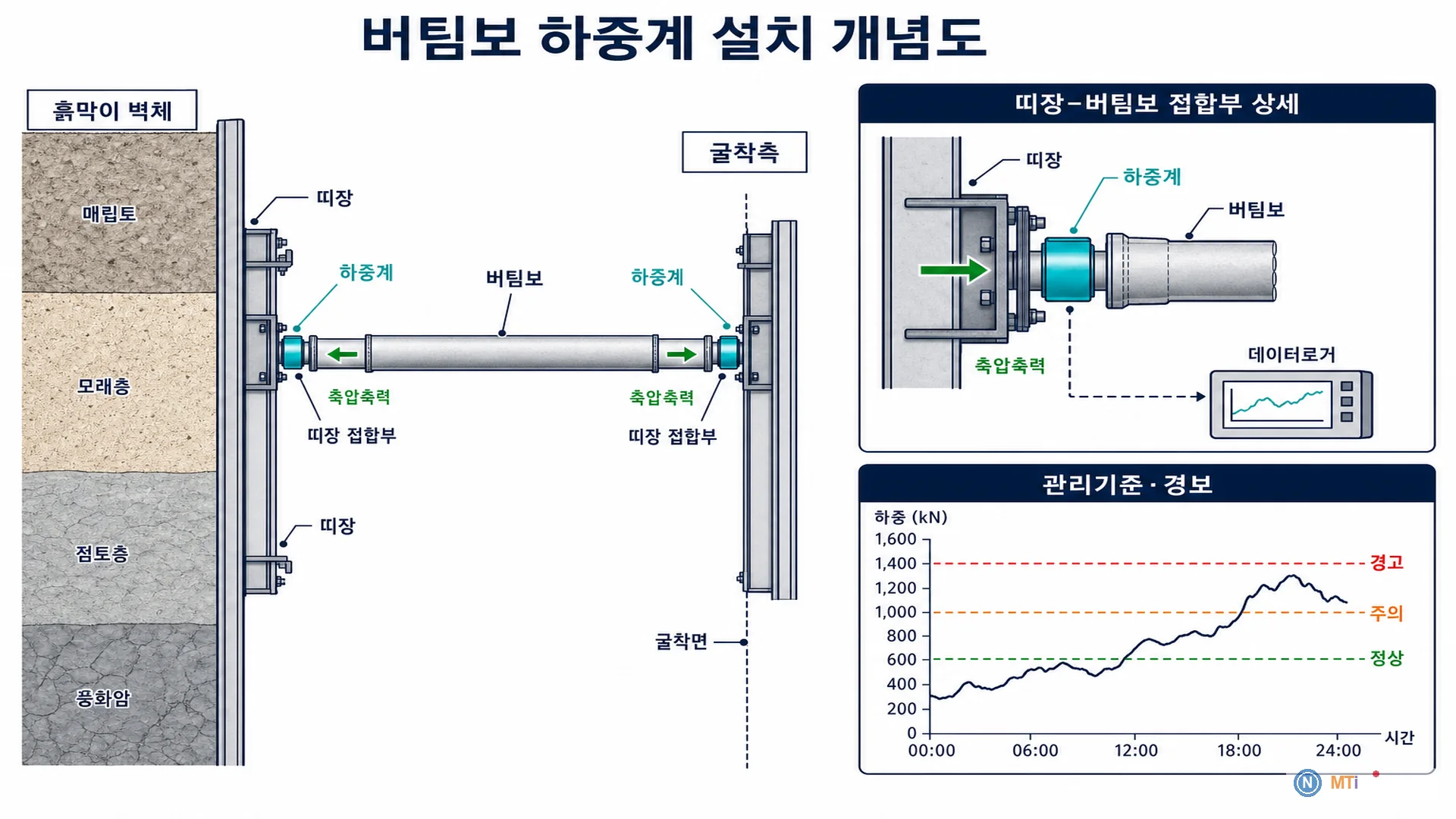

버팀보 중앙에 설치하면?
축압축력 전달 위치가 아님. 띠장–버팀보 접합부(끝단)가 일반적
음수 축력이 나오면?
인장 · 이탈 · 온도 · 초기치 오류 · 접촉 불량 점검 장비 · 설치 상태를 우선. 확인
