1. 센서 개요
- 목적간극수압계는 토층 내부의 물 압력을 측정 → 압밀, 비탈면 안정, 굴착 안정성, 제체 침투 안정성을 평가하는 계측기. 과잉간극수압 · 소산 속도 · 수위 반응이 핵심. 측정 대상은 과잉간극수압·소산 속도·수위 반응
2. 측정 목적·적용
- 간극수압계성토 · 수위 변화에 따른 토층 간극수압(u) 추적
- 압밀소산 곡선으로 압밀 진행 확인
- 안정비탈면 · 굴착 · 댐 안정 해석 입력 자료 제공
- 흙막이 · 굴착 배면 간극수압 소산
- 연약 지반 성토 · 압밀 진행 확인
- 비탈면 · 댐 제체 침투 · 수압 관리
- 기초 · 말뚝 주변 수압 조건 평가
3. 측정 원리
- 측정 대상필터부가 목적 지층과 수리적으로 연결된 압력 센서 성토 중 상승 후 소산은 정상 압밀, 장기 미소산 · 재상승은 속도 조정 · 배수 검토가 필요

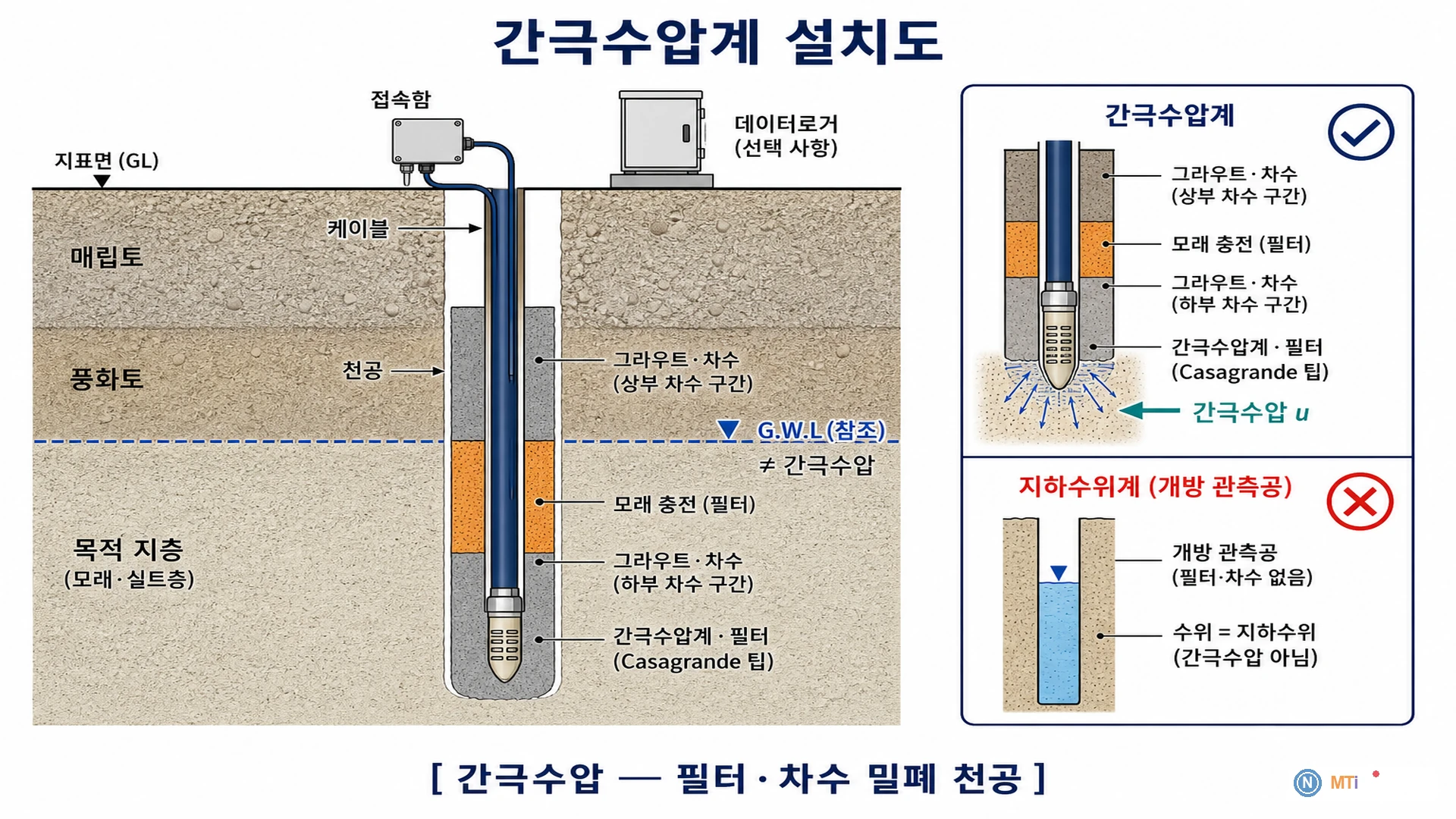

4. 설치·운영
- 목적 지층에 천공 · 필터 설치
- 공기 혼입 · 그라우팅 품질 관리
- 케이블 보호 · 방수
- 초기 수압 기록
- 지하수위계 · 침하계와 동단면 배치
- 자동 수집 · 경보 설정
5. 해석·유지관리
| 패턴 | 의미 | 조치 |
|---|---|---|
| 상승 후 소산 | 압밀 진행 | 다음 하중 단계 |
| 소산 지연 | 배수 불량 | 성토 중지 |
| 재상승 | 추가 하중 | 속도 조정 |
| 수위 연동 | 침투 | 댐 · 비탈면 안정 |
- 허용 간극수압 · 소산율은 설계 · 안정 해석에 우선
- 급격 상승 시 즉시 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
Piezometer 종류는?
관입형 · 매립형 · 공압식 등이 있 지층 · 시공 조건 기준 선택
간극수압 0이면?
배수 · 필터 막힘 · 센서 이상 점검
토압계와 함께 보면?
유효응력 해석에 간극수압이 필요. 동일 단면 · 심도에서 토압 · 간극수압 · 지하수위를 함께 배치
소산이 멈추지 않으면?
배수 경로 · 필터 막힘 · 추가 하중 여부를 점검하고, 성토 속도 · 하중 단계 조정 검토
