1. 센서 개요
- 목적침하계는 지표 또는 지중 특정 지점의 수직변위를 측정 → 성토, 굴착, 구조물 하중에 따른 침하 또는 융기를 확인하는 계측기 연약지반, 기초, 도로 · 철도 노반, 굴착 주변에 적용
2. 측정 목적·적용
- 침하량 · 누적 ΔH · 속도기준점 대비 누적 침하 · 융기와 변화속도 추적 즉시침하 · 압밀 · 잔류 구간을 구분해 해석
- 성토 제어 · 공정 · 허용성토 단계 · 속도를 허용 범위와 비교하고, 간극수압 소산 · 측방변위와 함께 안정성을 판단
- 예측 · t–S 곡선시간-침하 곡선으로 최종 침하 · 잔류침하 위험을 추정하고, 층별침하계와 병행해 지층 기여도 검토
- 연약 지반 성토 · 압밀 침하
- 흙막이 굴착 배면 지표침하
- 철도 · 도로 노반 침하
- 건축 · 인접 구조물 기초 침하
3. 측정 원리
- 측정 대상기준점 대비 수직 변위를 레벨 · 와이어 · 압전식 등으로 측정.
- 측정 원리침하량 · 기울기 · 간극수압 소산 상관 중요
4. 설치·운영
- 안정 기준점 설치

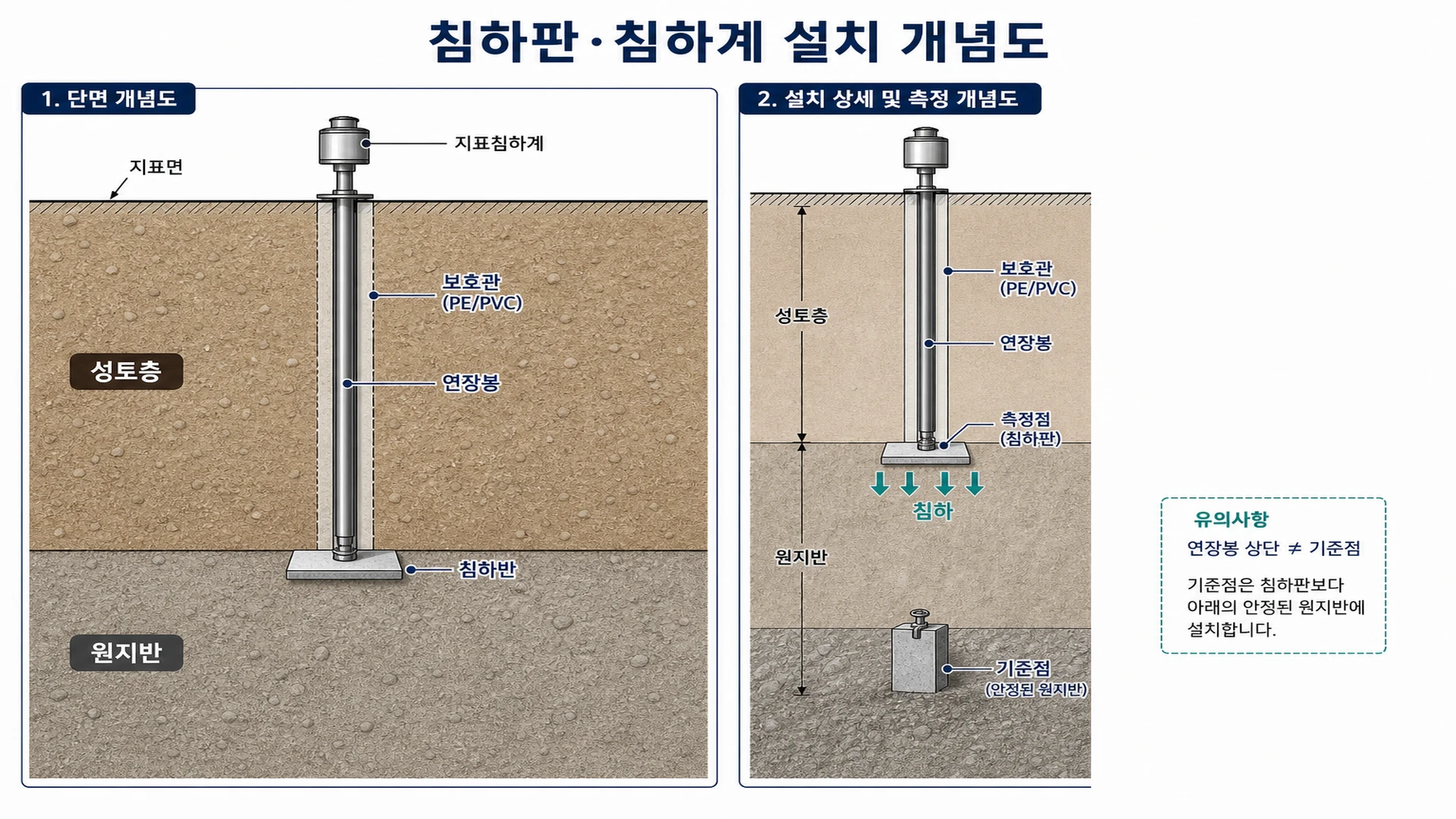

- 측점 앵커 · 보호관 설치
- 초기치 반복 측정
- 하중 · 공정 이력 연동
- 자동화 검토
- 온도 · 결빙 영향 기록
5. 해석·유지관리
| 곡선 | 의미 | 활용 |
|---|---|---|
| 즉시 침하 | 공극압 실화 | 초기 |
| 압밀 구간 | 로그 시간 | 예측 |
| 잔류 | 안정화 | 최종 고 |
| 재가속 | 불안정 | 중지 |
- 허용 침하 · 속도는 설계 · 공종별로 상이
- 철도 · 인접 구조물은 특히 엄격
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
기준점이 불안정하면?
측정값 전체가 왜곡 영향권 밖 안정 지반에 설치
융기(상승)도 측정?
네, 상대 기준점 대비 상승도 침하계로 포착 가능
지표침하핀과 차이는?
침하핀은 측량 표식으로 수동 측량용 자동계측. Figure에는 침하계(센서)를 사용
최종 침하 예측은?
로그 시간-침하 곡선 · 히퍼볼릭 외삽 등으로 추정하며, 층별침하계 · 간극수압과 교차 검증
