1. 계측 개요
- 목적교대 계측은 교대 본체의 경사 · 전위 · 균열과, 배면 성토부 · 접속도로의 침하 · 토압을 구분해 계획한다. 교대 본체는 구조물경사계 · 균열계 · 변위 측점 등으로 거동을 확인하고, 배면 성토 · 접속부 침하 · 인접 굴착 영향이 우려되는 경우 침하계 · 토압계 · 수위계 등을 별도 검토한다
- 적용 범위경사↑+균열↑ → 말뚝 회전 · 하중 재분배 검토 · 신축이음 비대칭 → 교대 회전 · 지지 손상 검토 · 총변위 증가 → 절대 이동 · 인접 성토 영향 검토. 배면 · 접속부 상세는 교대 배면 · 접속부 계측 · 받침 · 신축이음과 연계
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 경사 · 회전구조물경사계로 교대 본체 기울기 · 말뚝기초 회전 추적
- 균열균열계로 교대 벽체 콘크리트 손상 진행 확인
- 총변위GNSS 변위계 · 프리즘으로 절대 이동 추세 확인

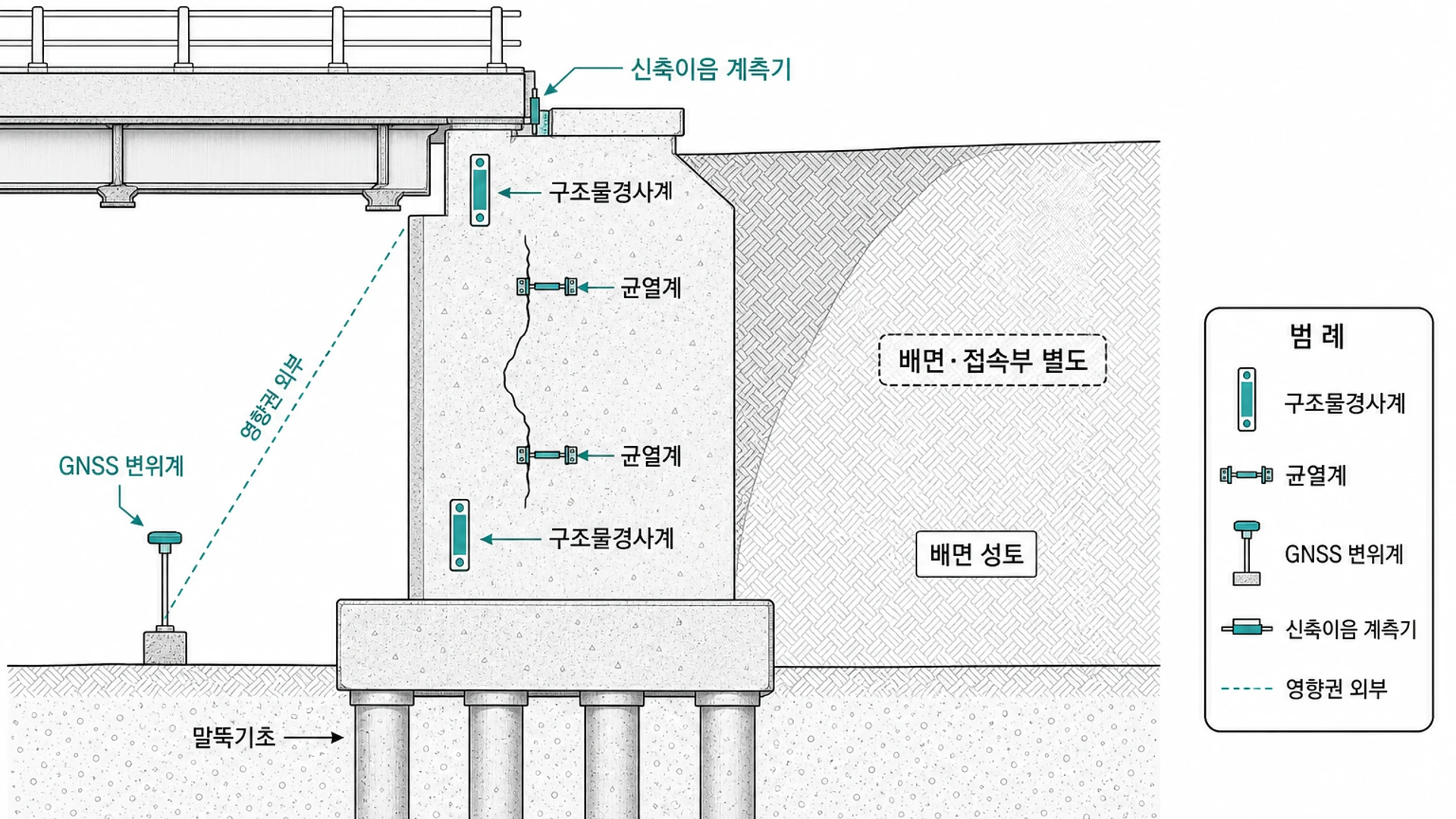

3. 대표 단면·원리
- 측정 대상교대 본체: 상부 하중을 말뚝기초에 전달 · 본체(콘크리트 · 말뚝캡)에는 침하계를 부착하지 않고 경사 · 균열 · 신축이음 연계로 해석. 배면 · 접속부는 교대 배면 · 접속부 계측 정본
| 위치 | 대표 계기 |
|---|---|
| 교대 벽체 | 구조물경사계 · 균열계 |
| 기준점 | GNSS 변위계 · 프리즘 |
| 신축이음 | 신축이음계 |
4. 설치·운영
- 계측관리계획서 · 설계도 기준으로 교대 본체 · 배면 · 접속부 목적을 구분해 측점 선정
- 교대 상 · 하부에 구조물경사계 설치
- 대표 균열에 균열계 부착 · 위치 사진 · 도면 기록
- 영향권 밖 GNSS 변위계 · 프리즘으로 총변위 보완
- 말뚝 내부 변형률계 · 하중계로 축력 보완(필요 시)
- 접속도로 · 배면 성토 · 인접 굴착 영향이 있으면 배면 · 접속부 계측 계획에 반영
- 감리 · 시공 확인: 본체 · 배면 · 접속부 계측 목적이 계획서와 구분되어 있는지 확인
- 감리 · 시공 확인: 접속부 · 성토 · 굴착 영향이 반영된 측점 · 해석 항목이 있는지 확인
- 감리 · 시공 확인: 균열계가 대표 균열에 수직 교차 설치되었는지 확인
- 기초 · 성토: 본체 경사 · 균열, 성토 단계별 본체 거동
- 상부 시공: 교대 경사 · 균열, 하중 재분배
- 공용 전: 경사 · 신축, 초기 안정화
- 공용 중: 경사 · 균열 추세, 회전 · 균열 연계
- 보수 · 보강: 총변위 · 균열, 배면 · 배수 조치 연계
전생애주기계측(공사 중 설치 → 유지관리 단계 지속 운영) · KR C-02050 해설5 §1.3 (표14~16) · 측정은 10분 주기 자동 수집(현장·운영 조건에 따라 조정) · 내구연한·유지관리 이관은 설계도서·계측관리계획서 우선. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 | 자동계측 사양(요약) | 배치 요약 |
|---|---|---|---|
| 가속도계 | 가속도계 | 100 Hz 이상 자동 수집 · ±2 g · 정밀도 0.002 g 이하 | 경간 중앙·주탑 상부 등 동적 응답 측정 위치 |
| 처짐계 | 처짐계 | 100 Hz 이상 또는 10분 · 정밀도 0.1 mm 이하 | 최장 경간 중앙 상판 상부 |
| 구조물경사계 | 구조물경사계 | 10분 자동 수집 · 정밀도 0.001° 이하 | 교각·교대·세굴·부등침하 우려 개소 |
| 변형률계 | 변형률계 | 10분 자동 수집 · 정밀도 1 με 이하 | 최대응력·균열 우려 부재 |
| 신축이음계 | 신축이음계 | 10분 자동 수집 · 정밀도 0.1 mm 이하 | 교대 전단·중간교각·분절부 |
| 온도계 | 온도계 | 10분 자동 수집 · ±0.2℃(20℃ 기준) | 온도응력 큰 플랜지·외부 노출부 |
| 장력계 | 장력계 | 100 Hz 이상 자동 수집(케이블교) | 최장·최대장력·진동 우려 케이블 |
| 풍향풍속계 | 풍향풍속계 | 10분 자동 수집 · 풍속 ±0.5 m/s · 풍향 ±2° | 주탑·상부구조 바람 노출 양호 위치 |
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 경사 · 균열 동시 증가 | 말뚝 회전 · 하중 재분배 가능성 | 구조물경사계 · 균열계 · 신축이음 |
| 신축이음 비대칭 | 교대 회전 · 지지 손상 가능성 | 신축이음계 · 경사 · 육안 |
| 총변위 증가 | 절대 이동 · 인접 성토 영향 가능성 | GNSS · 프리즘 · 배면 · 접속부 연계 |
| 접속부 단차 · 침하 징후 | 배면 · 접속부 변형 가능성 | 배면 · 접속부 · 육안 |
- 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16) · §4.3 · KDS 11 10 15 교량계측 · KCS 24 99 05 교량 유지관리계측 · 설계도서 · 계측관리계획서 · 발주처 관리기준. 교대 본체에는 침하계 기준 미적용(BRIDGE-BODY-NO-GEO-01 · BRIDGE-NO-INCLINOMETER-01). 배면 · 접속부는 BRIDGE-ABUTMENT-BACKFILL-01. KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
