1. 계측 개요
- 목적교대 계측은 교량 단부 지지 구조인 교대의 침하 · 전위 · 균열을 관리 교대는 접속 도로 · 성토하중 · 지반 침하의 영향을 받으며, 침하계, 구조물경사계, 균열계, 지중경사계(배면)를 활용
- 적용 범위배면 성토 · 굴착이 있는 경우 측방 지반 변위도 함께 검토
- 주요 구성교대는 상부 성토하중 · 접속 도로 · 배면 지반의 복합 영향을 받음. 배면 지중경사계로 성토 단계별 측방 지압을 확인하고, 교대 균열 · 경사 · 침하가 동시 악화되면 성토 속도 · 배수 · 지반개량 검토
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 침하교대 기초 침하를 침하계로 추적
- 배면 안정배면 지중경사계로 측방 · 수평 변위 확인
- 균열균열계로 콘크리트 손상 진행을 감시
3. 대표 단면·원리
- 측정 대상교대는 상부 하중을 기초 지반에 전달 배면 지반 불안정은 교대 전위 · 균열을 유발
4. 설치·운영

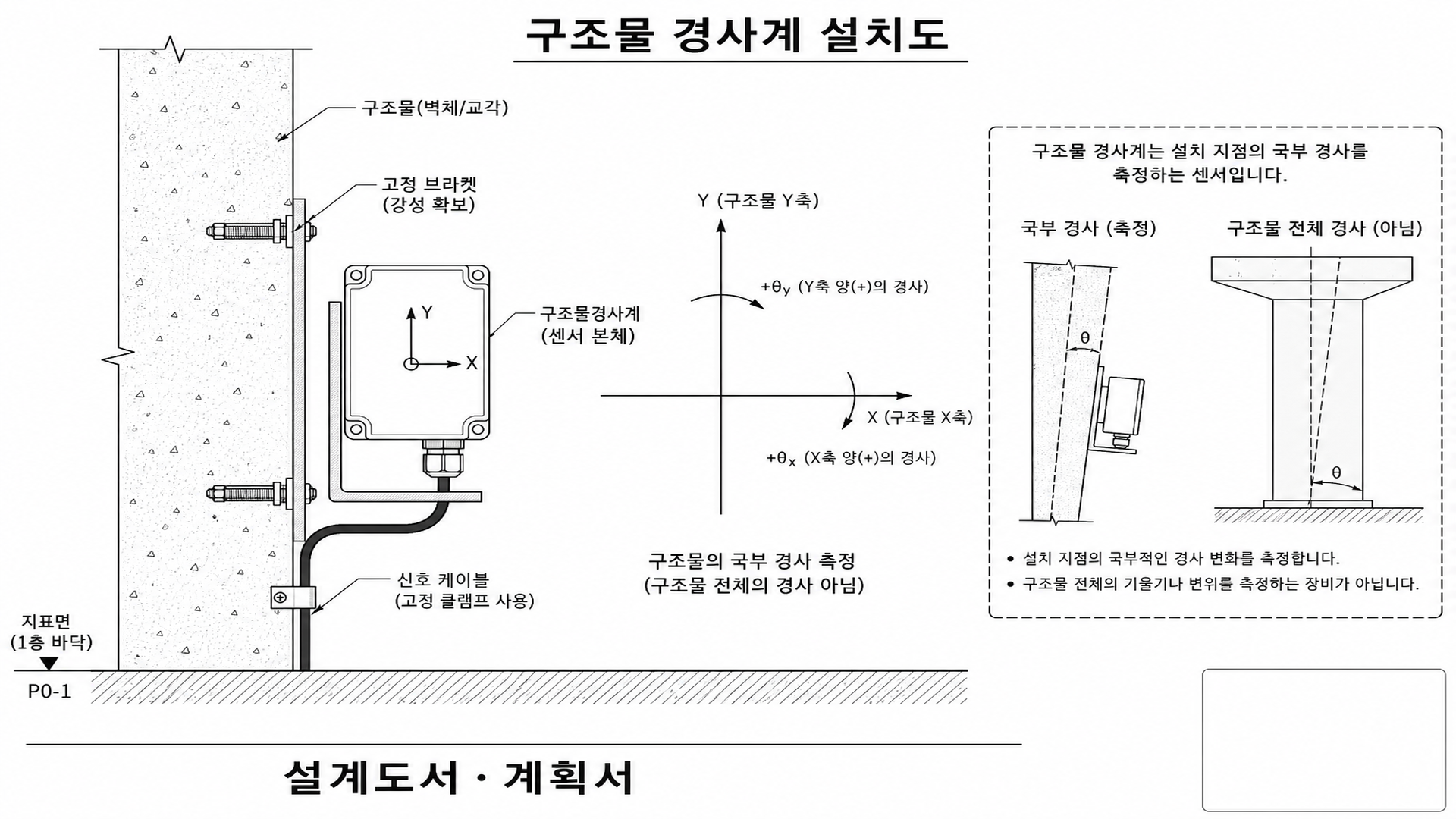

- 교대 기초 · 최상단에 침하 · 경사 측점을 둡니다
- 배면에 지중경사계 설치
- 대표 균열에 균열계를 부착
- 성토 · 굴착 단계별 계측 실시
- GNSS로 총변위를 보완
- 장기 데이터베이스 구축
- 기초 · 성토: 침하 · 배면 지중경사, 성토 단계별 변위
- 상부 시공: 교대 경사 · 균열, 하중 재분배
- 공용 전: 침하 · 신축, 초기 안정화
- 공용 중: 침하 · 균열 추세, 부등침하 · 배면 안정
- 보수 · 보강: 총변위 · 균열, 성토 · 배수 조치
5. 해석·관리
| 항목 | 도구 | 해석 |
|---|---|---|
| 기초침하 | 침하계 | 지반 · 성토 |
| 배면 변위 | 지중경사계 | 성토체 안정 |
| 균열 | 균열계 | 구조 응력 |
| 총변위 | GNSS | 절대 이동 |
- 교량 관리기준은 설계, 교량 형식, 교통량, 하부 지반 조건 기준 설정 시공 중 가설 변위, 공용 중 장기 침하 · 경사, 재하시험 시 허용 변형률을 각각 적용 진동은 구조물 기준과 인체 · 민원 기준을 구분
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
교대 배면 성토 시 주의점은?
측방 지압 · 배면 변위를 지중경사계로 반드시 확인
신축이음과 교대 계측 관계는?
교대 침하 · 회전이 신축이음량에 영향 발생. 함께 검토
성토 속도를 제한해야 하나요?
배면 변위 · 토압 급증 시 성토 중지 · 층다짐 · 배수 조정 검토 계측관리계획서에 우선
교대와 교각 침하를 비교할 때?
성토 · 지반 조건이 다르므로 절대값보다 추세 · 비대칭 · 동시 악화 여부를 검토
