1. 계측 개요
- 목적받침부 변위 계측은 거더 · 교면과 교각(또는 교대) 사이 받침에서 발생하는 슬라이드 · 회전 등 상대 변위를 변위계 · LVDT로 측정 신축이음부 상대 신축량 · 교량 전체 절대 좌표변위(GNSS · 광파)와 구분되는 항목
- 적용 범위부등침하 · 온도 · 과하중 시 받침 이상 거동의 조기 징후로 활용 과거 종 · 횡변위 통합 메뉴를 대체하는 전용 항목
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 슬라이드받침 상 · 하부 간 수평 상대변위 확인
- 회전받침부 회전 · 기울기 변화를 보조 계측
- 지지 상태침하 · 온도 · 과하중 연계 받침 손상 징후를 포착
3. 대표 단면·원리
- 측정 대상이동 · 고정 · 롤러 받침 유형에 따라 허용 슬라이드 · 회전 범위 상이.

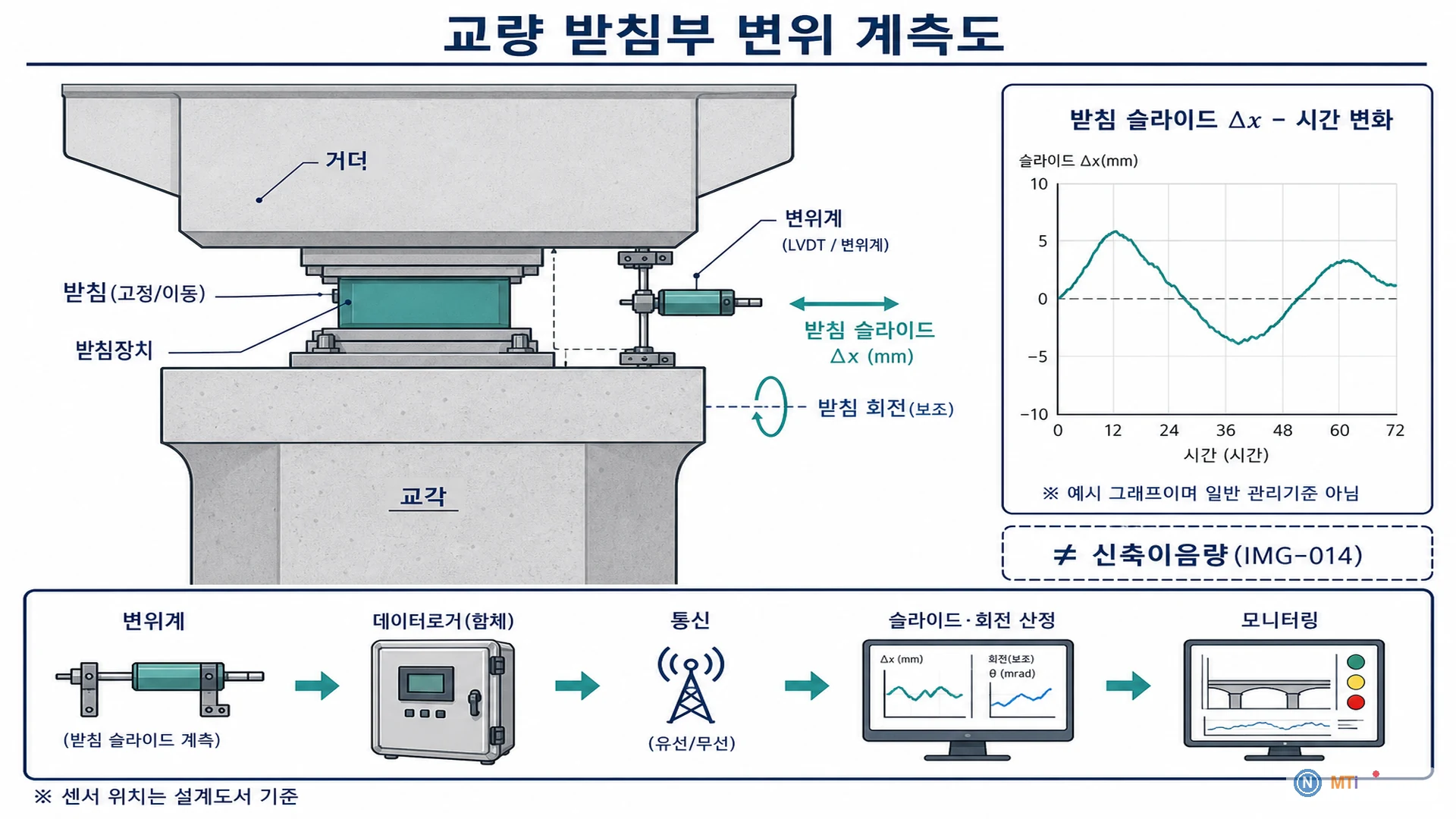

- 측정 원리변위계는 받침 상 · 하부에 앵커 → 상대 이동을 직접 측정 신축이음계는 이음부 전용이며, 처짐계는 거더 연직 처짐 전용
4. 설치·운영
- 이동 · 고정 받침 유형을 확인 · 측정축(주로 슬라이드 방향)을 정
- 받침 상 · 하부에 변위계 · LVDT 앵커 설치
- 온도 · 침하 · 신축이음 데이터와 타임스탬프를 동기화
- 초기치 · 온도 보정 기준을 확립
- 과하중 · 지진 이벤트 후 잔류 변위 기록
- 정기 육안 점검과 계측 추세를 병행
- 설치: 받침 유형 · 축, 앵커 안정
- 재하시험: 슬라이드 · 회전, 설계 여유
- 공용: 온도 · 침하, 정상 패턴
- 이벤트: 지진 · 과하중, 잔류 변위
- 유지관리: 추세, 받침 교체 시기
5. 해석·관리
| 징후 | 연계 | 조치 |
|---|---|---|
| 슬라이드 증가 | 침하 · 온도 | 기초 · 교각 |
| 비대칭 | 부등침하 | 받침 점검 |
| 급변 | 충격 · 지진 | 긴급 점검 |
| 회전 증가 | 경사계 | 받침 손상 |
- 교량 관리기준은 설계, 교량 형식, 교통량, 하부 지반 조건 기준 설정 시공 중 가설 변위, 공용 중 장기 침하 · 경사, 재하시험 시 허용 변형률을 각각 적용 진동은 구조물 기준과 인체 · 민원 기준을 구분
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
신축이음량과 차이는?
신축이음은 이음부 상대 신축량(늘음/줄음) 받침부 변위는 교각 · 교대 상부 받침에서의 슬라이드 · 회전
포괄 변위 메뉴는 어디에 있나요?
종 · 횡변위 통합 메뉴는 삭제되었 받침 · 처짐 · 신축이음 · 광파 · GNSS 등 목적별 항목으로 분리
GNSS로 대체 가능?
GNSS · 광파는 절대 좌표 변위 받침부 국부 상대변위는 변위계가 정밀
X/Y/Z 3축 변위계인가요?
아님. 받침 슬라이드 · 회전 등 목적축에 맞춘 국부 계측
