1. 계측 개요
- 목적신축이음량 계측은 교량 신축이음부 양측 구조물 사이의 상대 신축량을 신축이음계로 측정 계측값은 늘음량(+)과 줄음량(−)으로 표현하며, 온도에 따른 정상 신축과 비정상 증가를 구분
- 적용 범위이음부 과다 신축량은 낙하물 · 충돌 · 밀착 손상 위험이 있 교량 전체의 종 · 횡 · 수직 절대변위와는 별도 항목
- 주요 구성신축이음량은 계절별 최대 · 최소 신축량 범위를 확립한 뒤 이탈 여부를 판단 차량 하중에 민감한 이음부는 통과 전후 이벤트를 분리 기록하고, 이음재 파손 · 낙하 위험이 있는 신축량 수준은 유지관리 기준에 반영
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 신축량종방향 늘음 · 줄음 범위를 확립
- 이상 신축지지 손상 · 침하 불균형 징후를 포착
- 유지관리이음 장치 교체 · 조정 시기를 판단
3. 대표 단면·원리

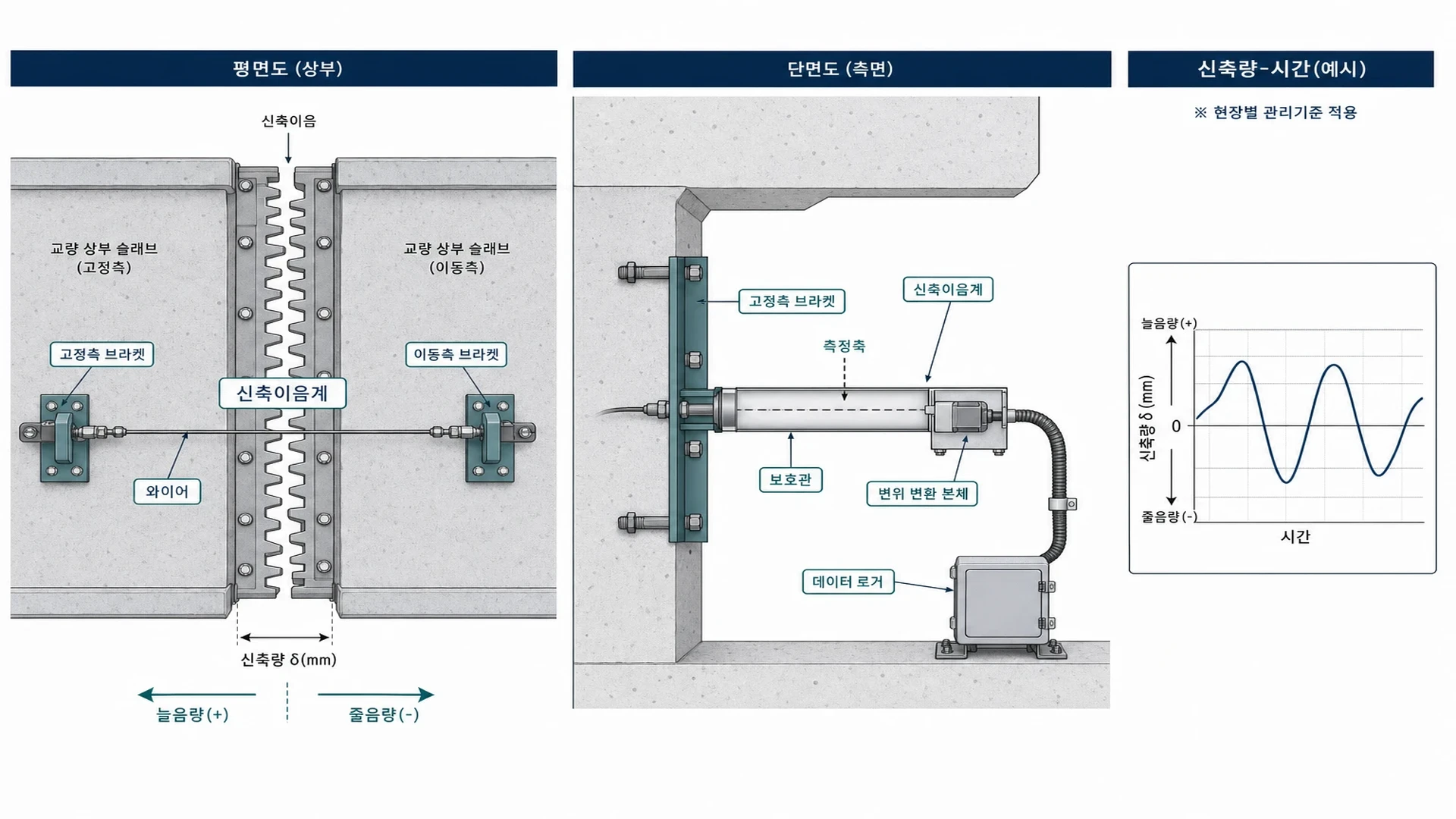

- 측정 대상신축이음 장치는 구조물 길이 변화를 흡수 신축이음계는 양측에 고정 지그 · 브라켓으로 설치되어 두 부재 간 신축량을 직접 측정
4. 설치·운영
- 이음부 양측에 신축이음계(고정 지그 · 브라켓 · 보호박스) 설치
- 온도 센서 또는 기상 데이터와 연동
- 초기 여유 · 간격 기록
- 차량 통과 영향이 있으면 이벤트를 분리
- 정기 계측으로 계절 패턴을 축적
- 교대 · 교각 침하 데이터와 비교
- 설치 · 초기: 신축이음계 · 온도, 연간 신축량 기준선
- 계절 변화: 일교차 · 연간 패턴, 정상 신축
- 공용 중: 누적 신축량 추세, 비대칭 · 급변
- 보수 · 교체 전: 최대 신축량, 이음 장치 상태
- 이벤트 후: 지진 · 충격, 잔류 신축량
5. 해석·관리
| 패턴 | 원인 | 조치 |
|---|---|---|
| 일교차 주기 | 온도 | 정상 |
| 단방향 증가 | 침하 · 회전 | 기초 조사 |
| 급격 확대 | 지지 손상 | 긴급 점검 |
| 비대칭 | 부등침하 | 교각 · 교대 검토 |
- 교량 관리기준은 설계, 교량 형식, 교통량, 하부 지반 조건 기준 설정 시공 중 가설 변위, 공용 중 장기 침하 · 경사, 재하시험 시 허용 변형률을 각각 적용 진동은 구조물 기준과 인체 · 민원 기준을 구분
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
신축이음계 없이 측정 가능한가요?
변위계 · 광파 측량으로 대체 가능하나, 이음부에는 신축이음계가 정밀
여름에 간격이 줄면?
열팽창에 따른 정상 현상일 수 있음. 겨울 값과 함께 연간 신축량 범위 검토
종 · 횡 · 수직 변위계로 신축이음을 대체할 수 있나요?
교량 절대 · 받침 변위와 신축이음부 상대 신축량은 별도 항목 이음부에는 신축이음계가 정본
관리기준 mm는 어떻게 정하나요?
이음 장치 제원 · 온도범위 · 설계 여유 기준 현장별로 설정. 계절 패턴 확립 후 이탈 시 경보
