- 계측관리계획서 · 설계도 기준으로 교각 본체 · 기초 · 하천 계측 목적을 구분해 측점 선정

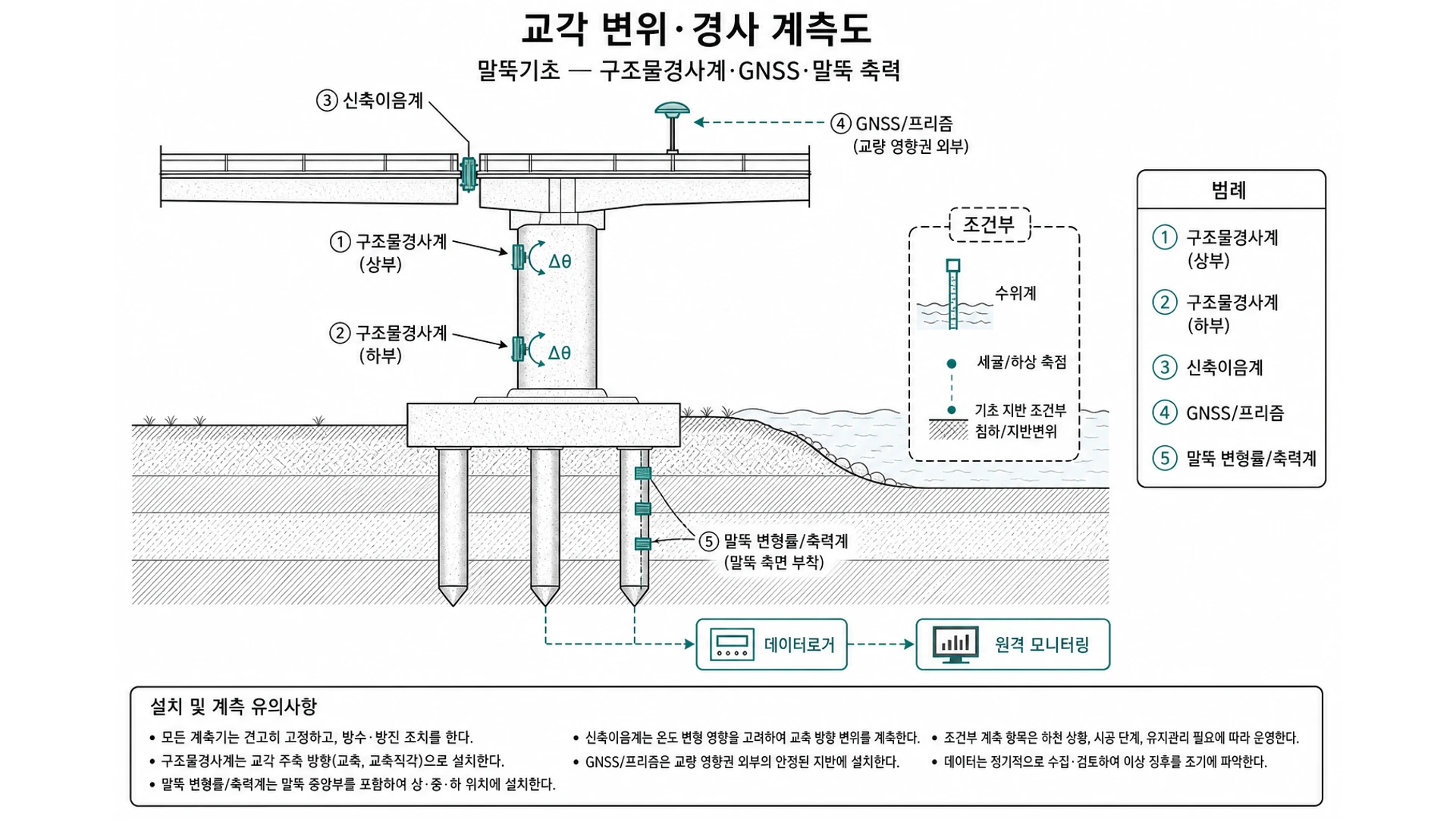

- 교각 본체는 경사 · 변위 · 변형률 중심으로 계획
- 하천 · 연약지반 · 굴착 영향이 있으면 기초 · 세굴 계측을 별도 검토
- 감리 · 시공 확인: 본체 · 기초 · 하천 계측 목적이 계획서와 구분되어 있는지 확인
- 감리 · 시공 확인: 부위별 측점 · 센서 배치가 설계도와 일치하는지 확인
- 가설 · 타설: 교각 본체 경사 · 변위, 초기치 · 온도 보정
- 시공 중: 경사 · 변형률 · 말뚝, 회전 · 가설 지지
- 공용 개시: 경사 · 신축, 정상 범위 확립
- 홍수 · 세굴: 수위 · 하상 · 경사, 기초 · 하천 조건
- 장기 운영: 추세 · 이벤트, 유지관리 · 보수 시기
전생애주기계측(공사 중 설치 → 유지관리 단계 지속 운영) · KR C-02050 해설5 §1.3 (표14~16) · 측정은 10분 주기 자동 수집(현장·운영 조건에 따라 조정) · 내구연한·유지관리 이관은 설계도서·계측관리계획서 우선. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 | 자동계측 사양(요약) | 배치 요약 |
|---|
| 가속도계 | 가속도계 | 100 Hz 이상 자동 수집 · ±2 g · 정밀도 0.002 g 이하 | 경간 중앙·주탑 상부 등 동적 응답 측정 위치 |
|---|
| 처짐계 | 처짐계 | 100 Hz 이상 또는 10분 · 정밀도 0.1 mm 이하 | 최장 경간 중앙 상판 상부 |
|---|
| 구조물경사계 | 구조물경사계 | 10분 자동 수집 · 정밀도 0.001° 이하 | 교각·교대·세굴·부등침하 우려 개소 |
|---|
| 변형률계 | 변형률계 | 10분 자동 수집 · 정밀도 1 με 이하 | 최대응력·균열 우려 부재 |
|---|
| 신축이음계 | 신축이음계 | 10분 자동 수집 · 정밀도 0.1 mm 이하 | 교대 전단·중간교각·분절부 |
|---|
| 온도계 | 온도계 | 10분 자동 수집 · ±0.2℃(20℃ 기준) | 온도응력 큰 플랜지·외부 노출부 |
|---|
| 장력계 | 장력계 | 100 Hz 이상 자동 수집(케이블교) | 최장·최대장력·진동 우려 케이블 |
|---|
| 풍향풍속계 | 풍향풍속계 | 10분 자동 수집 · 풍속 ±0.5 m/s · 풍향 ±2° | 주탑·상부구조 바람 노출 양호 위치 |
|---|
