1. 계측 개요
- 측정 대상 : 교량 풍향풍속계는 교량 주변의 풍향, 풍속과 돌풍 변화를 측정한다. 바람과 교량 진동, 처짐 등 풍응답의 상관관계를 확인한다.
- 운영 포인트 : 교량 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목
- 평균풍속 : 일정 시간 동안의 평균 풍속 확인.
- 최대풍속 : 돌풍을 포함한 최대 풍속 확인.
- 풍향 : 교량에 작용하는 주풍향 변화 확인.
3. 측정 원리
- 측정 방식 : 풍향풍속계로 바람의 속도와 방향을 측정, 동일 시간대의 구조 응답과 비교.
4. 설치 및 운영

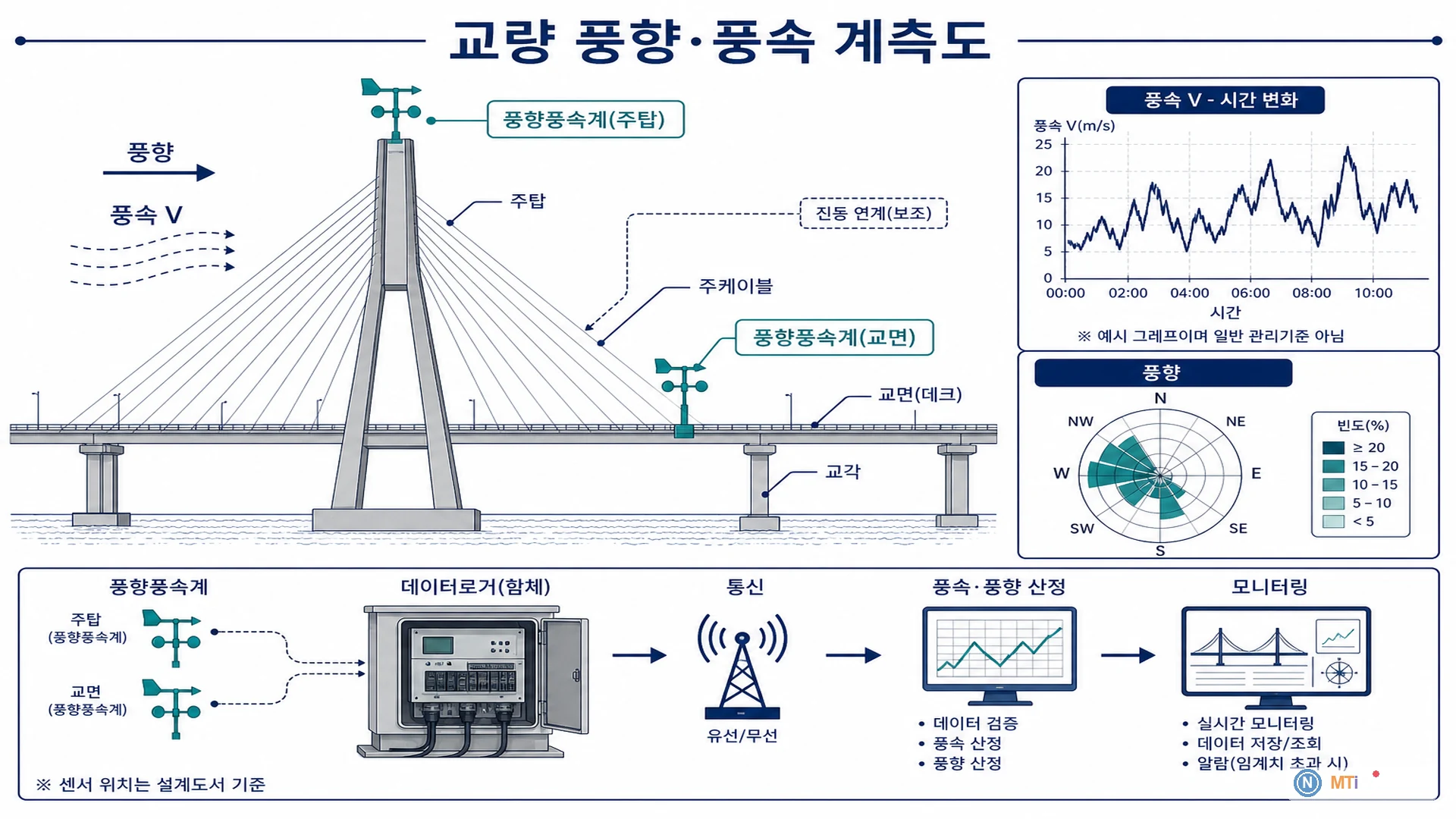

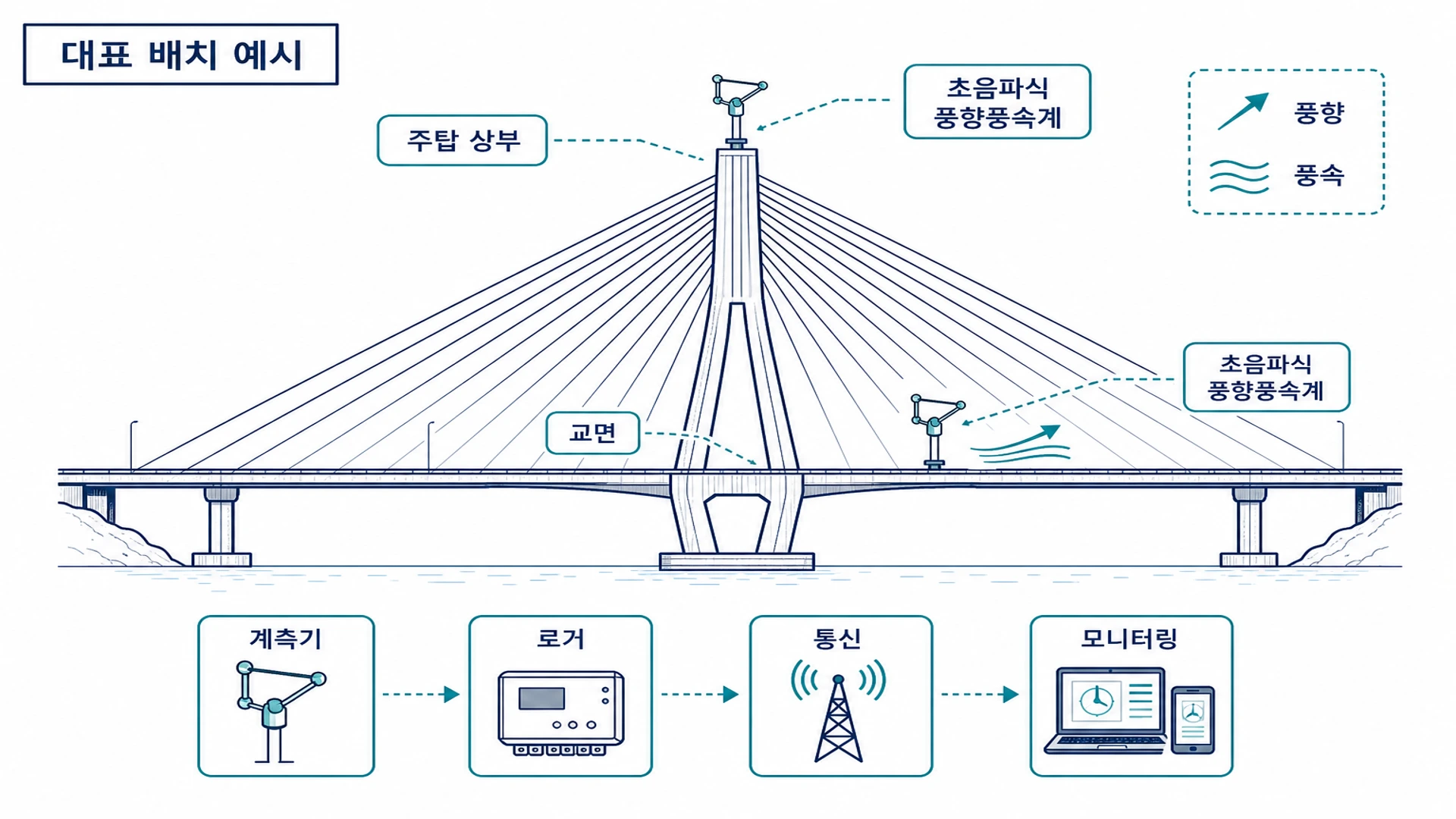

- 대표 위치: 주탑 상부, 교면, 중앙경간 등 바람 노출을 대표하는 위치.
- 설치 수량: 교량 형식과 계측 목적 기준: 결정.
- 설치 조건: 난간, 케이블, 주탑 후류의 영향을 줄일 수 있는 개방 위치.
- 방향 설정: 진북과 교축 방향을 기준으로 센서 방향 기록.
전생애주기계측(공사 중 설치 → 유지관리 단계 지속 운영) · KR C-02050 해설5 §1.3 (표14~16) · 측정은 10분 주기 자동 수집(현장·운영 조건에 따라 조정) · 내구연한·유지관리 이관은 설계도서·계측관리계획서 우선. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 | 자동계측 사양(요약) | 배치 요약 |
|---|---|---|---|
| 가속도계 | 가속도계 | 100 Hz 이상 자동 수집 · ±2 g · 정밀도 0.002 g 이하 | 경간 중앙·주탑 상부 등 동적 응답 측정 위치 |
| 처짐계 | 처짐계 | 100 Hz 이상 또는 10분 · 정밀도 0.1 mm 이하 | 최장 경간 중앙 상판 상부 |
| 구조물경사계 | 구조물경사계 | 10분 자동 수집 · 정밀도 0.001° 이하 | 교각·교대·세굴·부등침하 우려 개소 |
| 변형률계 | 변형률계 | 10분 자동 수집 · 정밀도 1 με 이하 | 최대응력·균열 우려 부재 |
| 신축이음계 | 신축이음계 | 10분 자동 수집 · 정밀도 0.1 mm 이하 | 교대 전단·중간교각·분절부 |
| 온도계 | 온도계 | 10분 자동 수집 · ±0.2℃(20℃ 기준) | 온도응력 큰 플랜지·외부 노출부 |
| 장력계 | 장력계 | 100 Hz 이상 자동 수집(케이블교) | 최장·최대장력·진동 우려 케이블 |
| 풍향풍속계 | 주요 계측 | 10분 자동 수집 · 풍속 ±0.5 m/s · 풍향 ±2° | 주탑·상부구조 바람 노출 양호 위치 |
5. 해석 및 관리
- KR C-02050 Rev.6「계측」해설5 §1.3(교량 표14~16), §4.3, 풍응답 연계: 풍속, 풍향과 진동, 처짐의 동시 변화 확인.
