1. 계측 개요
- 목적주변건물 계측은 굴착 · 진동 · 성토 등 건축공사가 인접 건축물에 미치는 영향을 균열계, 구조물경사계, 와이어식 변위계로 관리하는 항목(KCS 3.9.1.1④). 손상 발생 또는 우려 시 사전 · 공사 중 계측 실시
- 적용 범위가시설 · 터널 인접 건물 계측과 원리는 유사하나 건축공사 맥락에서 운영 광학 측량은 공사 중 선택 보조
- 주요 구성건축공사 인접 영향 계측은 사전 · 공사 중 · 종료 후 3단계로 계획 굴착 · 발파 · 진동 일지와 시간 동기화하고, 민감 건물은 계측 빈도 상향
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 건축 · 인접 구조물 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 손상 예방인접 건물 균열 · 경사 · 변위를 조기 파악
- 분쟁 예방객관적 계측 기록을 확보
- 공법 조정진동 · 굴착 속도 조절 근거 제공
3. 대표 단면·원리
- 측정 대상인접 영향은 거리 · 지반조건 · 공법 · 건물 노후도 기준 다름.
- 측정 원리사전 조사로 기준 상태를 기록하고, 공사 이벤트와 동기화한 변화량을 관리
4. 설치·운영
- 영향권 내 건물을 선정 · 사전 조사 실시

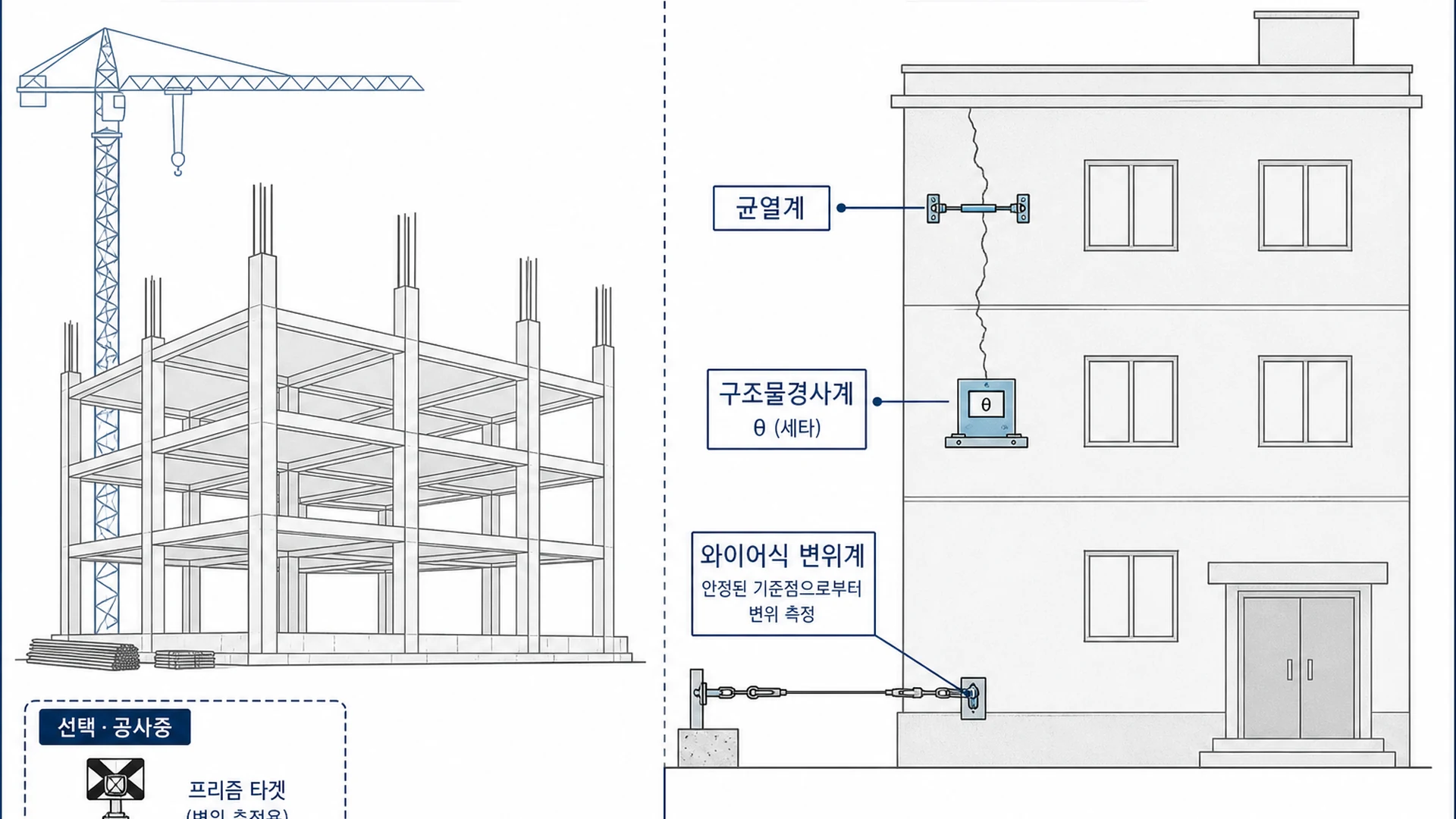

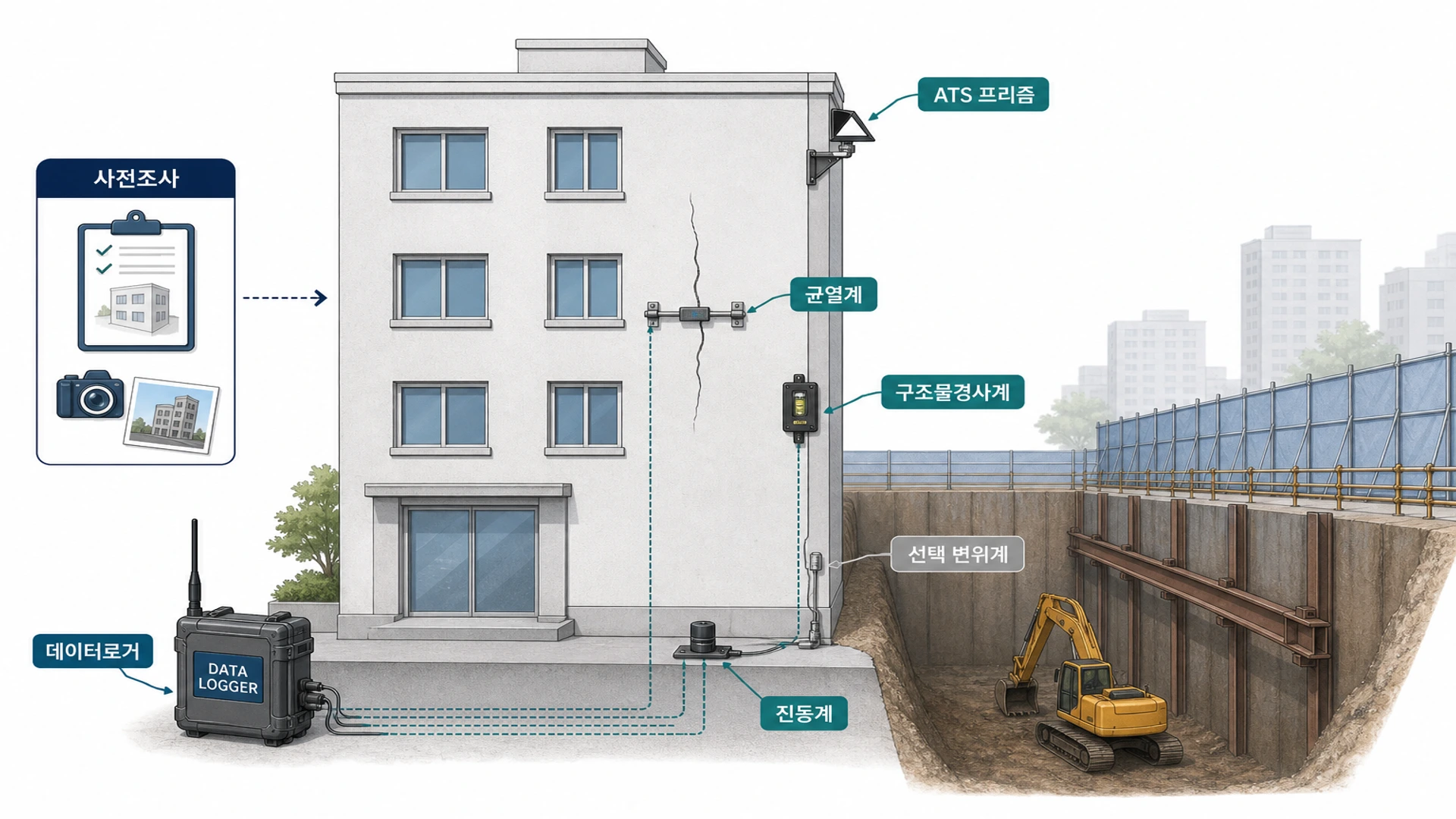

- 균열계 · 경사계 · 와이어식 변위계 배치
- 굴착 · 발파 · 타설 일지와 연동
- 민감 건물은 계측 빈도 상향
- 이상 시 공사 중지 · 보강을 협의
- 공사 종료 후 잔류 관찰 기간을 둡니다
- 사전 조사: 균열 · 경사 · 변위, 기준 상태 기록
- 굴착 · 타설: 변화량, 이벤트 연동
- 발파 · 진동: 진동 · 균열, 기준 대비
- 이상 징후: 복수 센서, 공법 조정
- 공사 후: 잔류 관찰, 복구 · 보고
5. 해석·관리
| 징후 | 가능 원인 | 조치 |
|---|---|---|
| 균열 증가 | 굴착 · 진동 | 공법 조정 |
| 경사 증가 | 차등 침하 | 지반 보강 |
| 변위 급증 | 지하 공사 | 중지 · 조사 |
| 단일 센서만 | 센서 · 온도 | 점검 우선 |
- 건축공사 관리기준은 구조 형식 · 중요도 · 설계 예측치 · 현장 조건 기준 설정
- 설계예상변위 · 최대허용변위 및 응력 한계를 기준으로 하며, 변위 수렴 · 변화속도 · 복수 센서 동시 변화 우선 검토
- 준공 시 계측기 이관 · 장기 모니터링 계획 수립
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
가시설 주변건물과 동일한가요?
계측 원리는 같 건축공사 KCS 3.9 · 현장 협약 맥락에서 운영
진동 기준은?
발파 · 기계 진동은 별도 기준 · 계약 조건을 따르며, 진동계 병행이 일반적
KCS 3.9는 언제 적용하나요?
손상 발생 또는 우려가 있는 인접 건물에 사전 · 공사 중 계측을 실시할 때
단일 센서만 증가하면?
센서 · 온도 · 설치 상태를 우선 점검하고, 복수 징후 동시 악화 시 공법 조정 검토
