1. 계측 개요
- 목적건축 · 인접 구조물 변형률계: 시공 · 운영 중 건축물 · 인접 구조물 부재(기둥 · 보 · 슬래브 · 벽체)의 축방향 · 휨 관련 변형률을 변형률계로 추적(KCS 3.9). 응력 수준 · 균열 발생 · 인접 굴착 · 터널 · 지반침하 영향을 시간 동기화해 검토
- 적용 범위변형률 급증 · 비대칭↑ → 과부하 · 타설 순서 · 지지 손상 검토 · 온도 주기만 변동 → 열응력 · 정상 범주 구분. 기둥 축소량 · 인접 구조물 · 환경 진동 · 균열계와 연계. 교량 · 댐 · 가시설 변형률은 각각 교량 변형률 · 댐 변형률 · 버팀보 하중계 리프 정본
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 건축 · 인접 구조물 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 건축 골조고층 · 장경간 RC · SRC 골조 기둥 · 보 · 슬래브 · 코아벽체
- 인접 구조물굴착 · 터널 · 지반침하 영향권 내 인접 건물 · 옹벽 · 연접 구조물
- 기초 · 지하지하실 벽체 · 기초 보 · 매트 슬래브 등 지하 부재
- 축방향 변형률기둥 · 벽체 축방향 ε로 축력 · 수축 · 크리프 추적
- 휨 · 전단보 · 슬래브 휨 구간 표면 · 매립 SG로 국부 변형 확인
- 온도 · 장기온도계 · 무응력계 연동으로 열응력 · 수축 · 크리프 분리
3. 대표 단면·원리

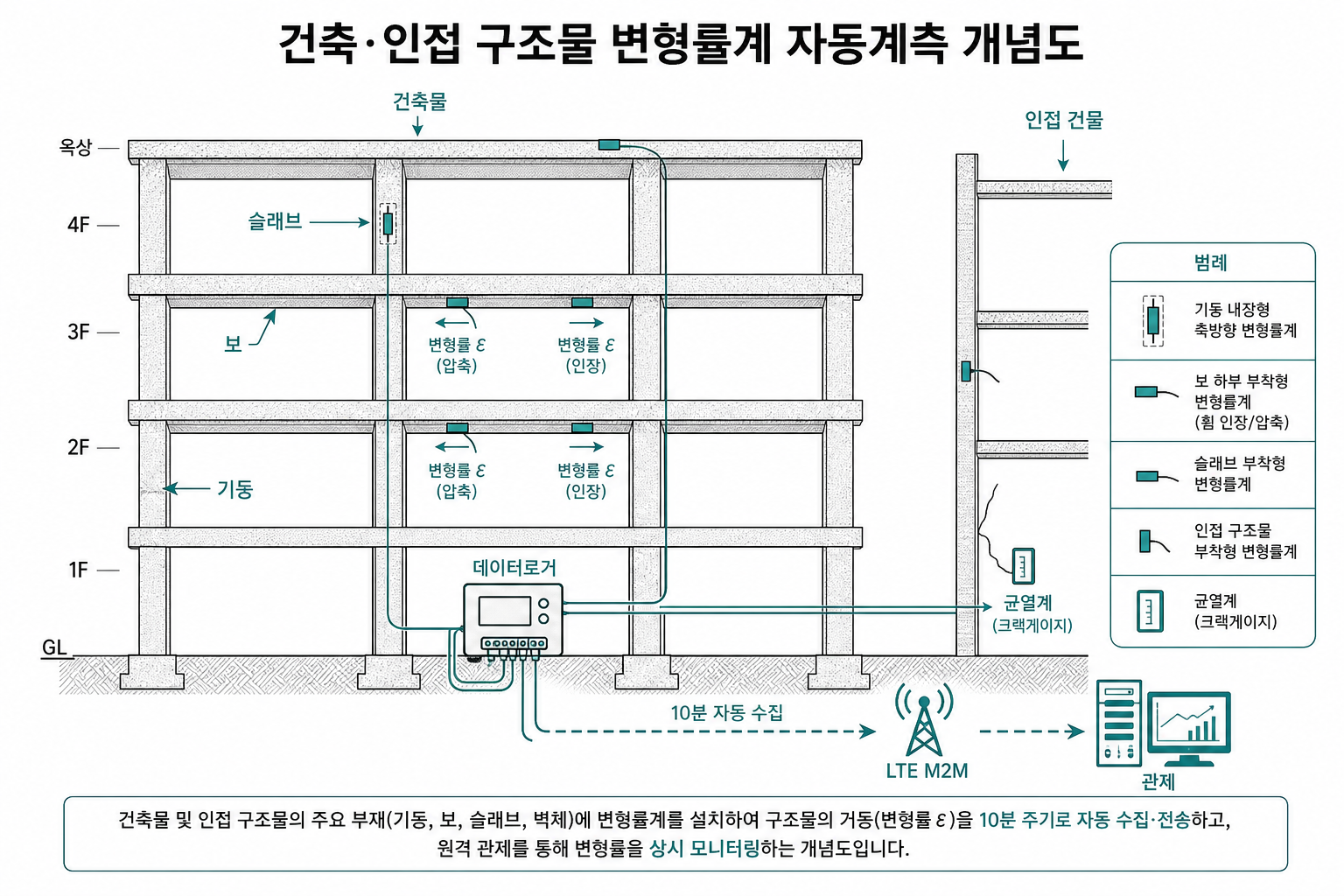

- 측정 대상콘크리트 · 강재 부재: 변형률계를 축방향 중심(기둥) · 휨 작용면(보 · 슬래브)에 매립 또는 표면부착 · ε와 탄성계수 · 단면으로 응력 추정 · 온도 보정 필수
- 측정 원리교량 거더 · PSC 휨응력은 교량 변형률 · 응력 정본 · 가시설 H형강 스트럿 용접 SG는 버팀보 정본 · 터널 라이닝 철근응력은 철근응력계 참고
4. 설치·운영
- 중대 부재 · 대표 층 · 대칭 측점을 설계도 · KCS 3.9 기준 선정
- 기둥 · 코아벽체: 축방향 중심에 매립형 변형률계 배치
- 보 · 슬래브: 휨 최대 구간 상 · 하부에 표면 · 매립 SG 설치
- 인접 건물: 영향권 대표 부재에 표면부착 · 사전 기준치 확보
- 온도 센서 · 무응력 변형률계를 동일 · 인접 부재에 병행
- 데이터로거 · MUX로 채널 통합 · 10분 자동 수집 기본
- 타설 · 승장 · 굴착 · 발파 이벤트 시 고빈도(이벤트 모드) 전환
- LTE M2M · 원격계측시스템으로 관제 연동
- 감리 · 시공 확인: SG 축 · 방향이 도면 · 휨 작용면과 일치하는지 확인
- 감리 · 시공 확인: 케이블 보호 · 영점 기록 · 온도 채널 연동 여부 확인
- 감리 · 시공 확인: 인접 건물 사전 조사 · 기준 변형률 기록 여부 확인
- 설치 · 초기: 변형률 · 온도, 영점 · 재현성
- 층별 타설: 축 · 휨 ε, 타설 순서 · 대칭
- 승장 · 하중: 누적 · 비대칭, KCS 측정
- 인접 공사: 이벤트 모드, 굴착 · 발파 연동
- 수렴 · 준공: 장기 추세, 이관 · 모니터링
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 유지관리 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 부재 변형률 | 본 항목 | 응력·균열 연계 추적 | KDS/KCS 유지관리계측 |
| 기둥 축소·처짐 | 기둥 축소·처짐 | 장기 수축 추세 | KDS/KCS 유지관리계측 |
| 인접 건물 | 인접 건물 | 균열·경사 연속 관측 | KDS/KCS 유지관리계측 |
5. 해석·관리
| 현상 | 검토 | 연계 데이터 | 조치 |
|---|---|---|---|
| 축변형률 급증 | 과하중 · 타설 순서 · 지지 손상 | 온도 · 하중 · 타설 일지 | 공정 조정 · 구조 검토 |
| 동층 비대칭 | 하중 불균형 · 비틀림 | 대칭 측점 · 경사 · 균열 | 타설 순서 조정 |
| 휨 ε 단조 증가 | 크리프 · 손상 · 과부하 | 처짐 · 온도 · 무응력계 | 하중 제한 · 점검 |
| 인접 부재 동시↑ | 굴착 · 터널 · 지반 영향 | 변위 · 진동 · 지하수위 | 공법 · 속도 조정 |
| 온도 주기만 변동 | 열응력 · 정상 범주 | 온도 · 무응력계 | 기준선 유지 · 추세 관찰 |
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KCS 11 10 15 §3.9 · KDS 11 10 15 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- 온도 · 무응력계 보정 없이 절대 응력 환산 지양 · 허용 변형률은 설계 · 재료 특성 우선
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
