1. 계측 개요
- 목적건축 · 인접 구조물 구조물경사계는 신축 · 굴착 · 改修 공사 영향권 내 기존 건물 · 인접 구조물 본체(외벽 · 기둥 · 파라펫 · 난간벽)의 전체 기울기 · 회전(θ, Δθ)을 추적하는 계측 항목이다(KCS 3.9.1.1④ · KDS 11 10 15 §4.1). 지반에 매설하는 지중경사계 · 토체 표면 지표경사계와 달리 구조물 표면 부착이 핵심이며, 사전조사 기준선 대비 변화량 · 변화속도 · 공사 이벤트 상관이 판단의 중심이다
- 적용 범위경사 증가 · 비대칭 회전은 부등침하 · 기초 변동 · 구조 영향의 간접 징후이나, 직접적 차등침하 계측이 아니다. 인접 구조물 통합 계측 · 환경 균열 · 균열계 · 구조물경사계(센서)와 연계하되, 교량 교각 · 옹벽 · 댐 · 항만은 각각 교량 · 옹벽 · 댐 · 항만 리프 정본과 구분한다
- 주요 구성인접 건물 구조물경사계는 모서리 · 기둥 · 민감 부재에 외벽 표면 부착이 원칙이다. 사전조사 기준선 대비 Δθ 추세 · 공사 이벤트 상관 · 균열 · 변위 동시 변화를 함께 본다. 온도 주기만 변동하면 정상 범주 검토 · 복수 측점 가속 시 공법 · 공정 조정을 검토한다
2. 주요 계측 항목
- 목적건축 · 인접 구조물 구조물경사계는 신축 · 굴착 · 改修 공사 영향권 내 기존 건물 · 인접 구조물 본체(외벽 · 기둥 · 파라펫 · 난간벽)의 전체 기울기 · 회전(θ, Δθ)을 추적하는 계측 항목이다(KCS 3.9.1.1④ · KDS 11 10 15 §4.1). 지반에 매설하는 지중경사계 · 토체 표면 지표경사계와 달리 구조물 표면 부착이 핵심이며, 사전조사 기준선 대비 변화량 · 변화속도 · 공사 이벤트 상관이 판단의 중심이다
- 적용 범위경사 증가 · 비대칭 회전은 부등침하 · 기초 변동 · 구조 영향의 간접 징후이나, 직접적 차등침하 계측이 아니다. 인접 구조물 통합 계측 · 환경 균열 · 균열계 · 구조물경사계(센서)와 연계하되, 교량 교각 · 옹벽 · 댐 · 항만은 각각 교량 · 옹벽 · 댐 · 항만 리프 정본과 구분한다
- 주요 구성인접 건물 구조물경사계는 모서리 · 기둥 · 민감 부재에 외벽 표면 부착이 원칙이다. 사전조사 기준선 대비 Δθ 추세 · 공사 이벤트 상관 · 균열 · 변위 동시 변화를 함께 본다. 온도 주기만 변동하면 정상 범주 검토 · 복수 측점 가속 시 공법 · 공정 조정을 검토한다
- 구조물 기울기인접 기존 건물 · 구조물 외벽 · 기둥의 경사 · 회전(θ, Δθ) 추적
- 사전조사 기준선사전조사 초기 기울기 · 영점 확립 후 변화량 · 변화속도 관리
- 공사 영향 징후굴착 · 양수 · 발파 · 타설 이벤트와 동기화해 기울기 가속 · 비대칭 검토
- 통합 해석균열 · 변위 · 침하 · 진동 연계 원인 · 진행 단계 구분
3. 대표 단면·원리

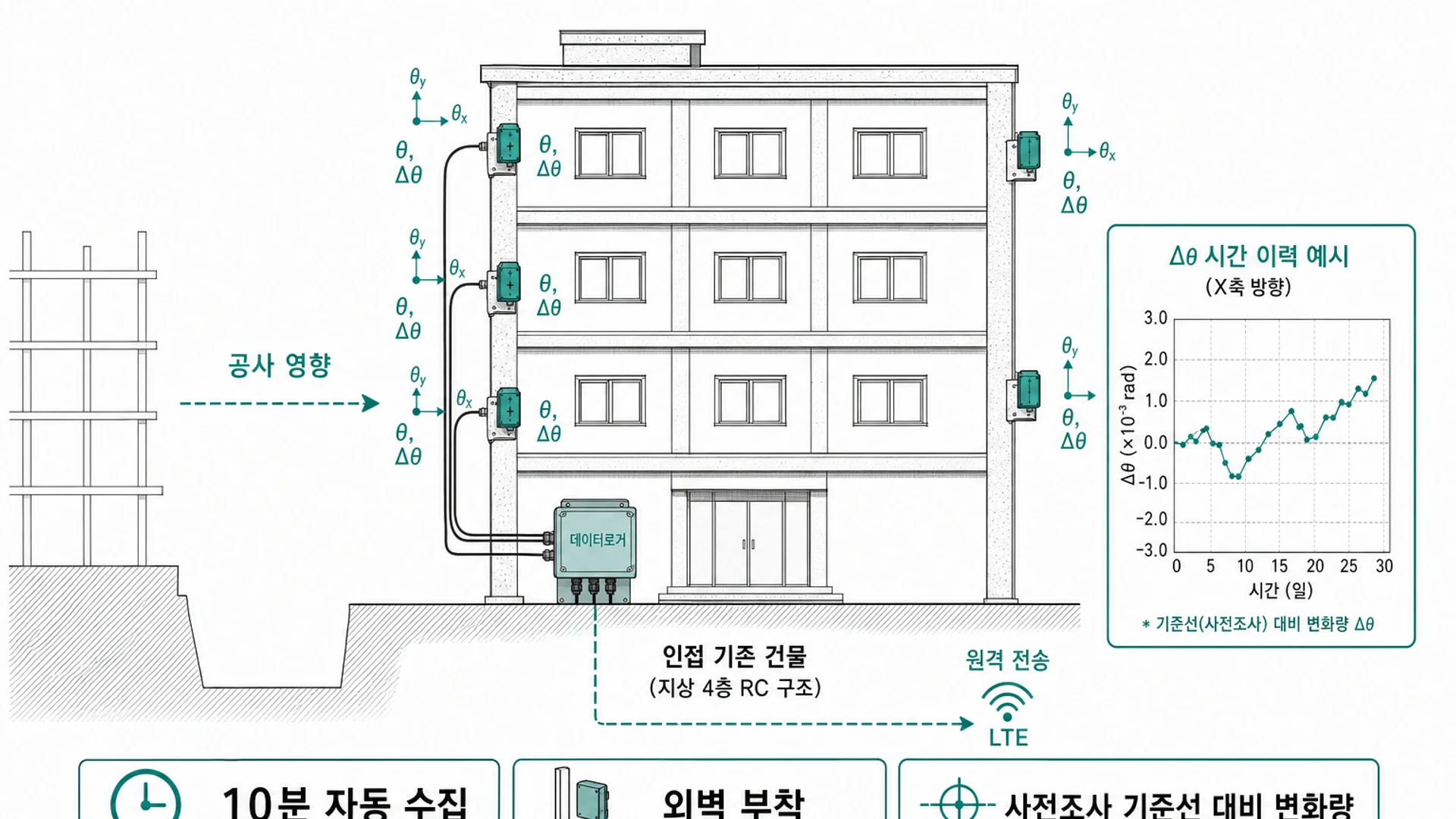

- 측정 대상구조물경사계: L형 브래킷 등으로 콘크리트 · 조적 외벽 · 기둥 · 파라펫에 고정 · 2축(수평 · 수직) 기울기 측정. 지중경사계는 천공 casing 내부 심도별 지반 변위 · 지표경사계는 토체 · 지표 패드: 측정 대상 · 설치 위치가 다름
- 측정 원리인접 건물에서는 모서리 · 민감 부재 · 사전조사에서 기울기 변화가 우려되는 측점에 우선 배치한다. 온도 · 건조 수축에 민감하므로 계절 패턴 확립 후 추세를 분리하고, 복수 측점 · 다른 센서와 동시 변화를 함께 본다
4. 설치·운영
- 영향 평가 · 사전조사 결과 기준 대상 건물 · 측점(모서리 · 기둥 · 파라펫)을 선정한다
- 사전조사에서 기록한 외관 · 기울기 상태와 동일 · 대칭 위치에 구조물경사계를 배치한다
- L형 브래킷으로 외벽 · 기둥 표면에 고정한다(지주 · 포스트 설치 금지)
- 측정축을 전도 · 부등침하 예상 방향에 맞추고 초기 영점 · 온도 보정을 기록한다
- 데이터로거를 지표면 소형 박스로 설치 · 센서 케이블을 연결한다(DATALOGGER-SURFACE-01)
- 10분 자동 수집 · 원격 전송을 설정 · 공사 이벤트 태그와 시간 동기화한다
- 균열 · 변위 · 진동 · 환경 진동와 동일 시간축 연계
- 감리 · 시공 확인: 부착 위치 · 측정축이 사전조사 · 도면과 일치하는지 확인
- 감리 · 시공 확인: 지중경사계 · 지표경사계와 혼동되지 않는 설치인지 확인
- 현장별 계측관리계획서 · 발주처 관리기준에 따른다(고정 주기 · 공차 수치는 본 페이지에 규정하지 않음)
- 사전조사: 기존 기울기 · 사진 · 관리번호, 기준선 · 측점 후보 확정
- 설치 · 초기치: 구조물경사계 영점, 브래킷 안정 · 측정축 · 온도 보정
- 굴착 · 양수: Δθ · 변화속도, 굴착 단계 · 수위 이벤트 태그
- 발파 · 진동: 이벤트 전후 Δθ, 진동계 · 균열 · 변위 동시
- 타설 · 장비: 누적 기울기, 공정 일지 · 비대칭 회전
- 사후조사: 초기 대비 변화, 인과 자료 · 보고
건축·인접 구조물 계측 · 본 페이지 역할과 연계 항목 구분 · 측정 주기·관리기준은 설계도서·계측관리계획서·발주처 기준을 따릅니다.
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 기둥 축소 | 기둥 축소 | 누적·차등 축소·층별 수준 | KDS/KCS · 설계·계획서 |
| 부재 처짐 | 부재 처짐 | 보·슬래브 휨 δ·시공 이벤트 | KDS/KCS · 설계·계획서 |
| 변형률·응력 | 변형률·응력 | 축·휨 ε·응력 환산 | KDS/KCS · 설계·계획서 |
| 균열(신축) | 균열(신축) | 폭·추세·연계 검토 | KDS/KCS · 설계·계획서 |
| 경사·변위(신축) | 경사·변위(신축) | 기울기·상대 변위 | KDS/KCS · 설계·계획서 |
| 인접 구조물 | 인접 구조물 | 사전·사후·변화량·인과 | KDS/KCS · 설계·계획서 |
| 경계 진동 | 경계 진동 | PPV·발파·장비 연계 | KDS/KCS · 설계·계획서 |
