1. 계측 개요
2. 주요 계측 항목
- 소음 : 공사 경계 측정주에서 Leq, Lmax를 기록한다.
- 분진 : PM10, PM2.5와 풍향, 풍속을 함께 확인한다.
- 진동 : 진동계로 PPV, 이벤트 파형을 기록, 소음 마스트와 분리한다.
- 균열 : 영향권 구조물의 대표 균열 폭 변화를 추적한다.
- 이벤트 : 공종, 장비, 발파 일지와 측정 시각을 맞춘다.
3. 측정 원리
- 측정 대상 : 경계 소음, 분진, 지반 진동, 인접 구조물 균열.
- 설치 구분 : 소음, 분진 측정주와 진동계 설치 위치 분리.
- 해석 : 단일 값이 아니라 배경값, 이벤트, 인접 계측 동시 변화 검토.
- 조치 : 데이터 확인 → 현장점검 → 책임기술자, 관리기관 판단.
4. 설치 및 운영
- 계측관리계획서, 지자체 조례, 계약 특별조건 기준: 측점과 관리기준을 정한다.

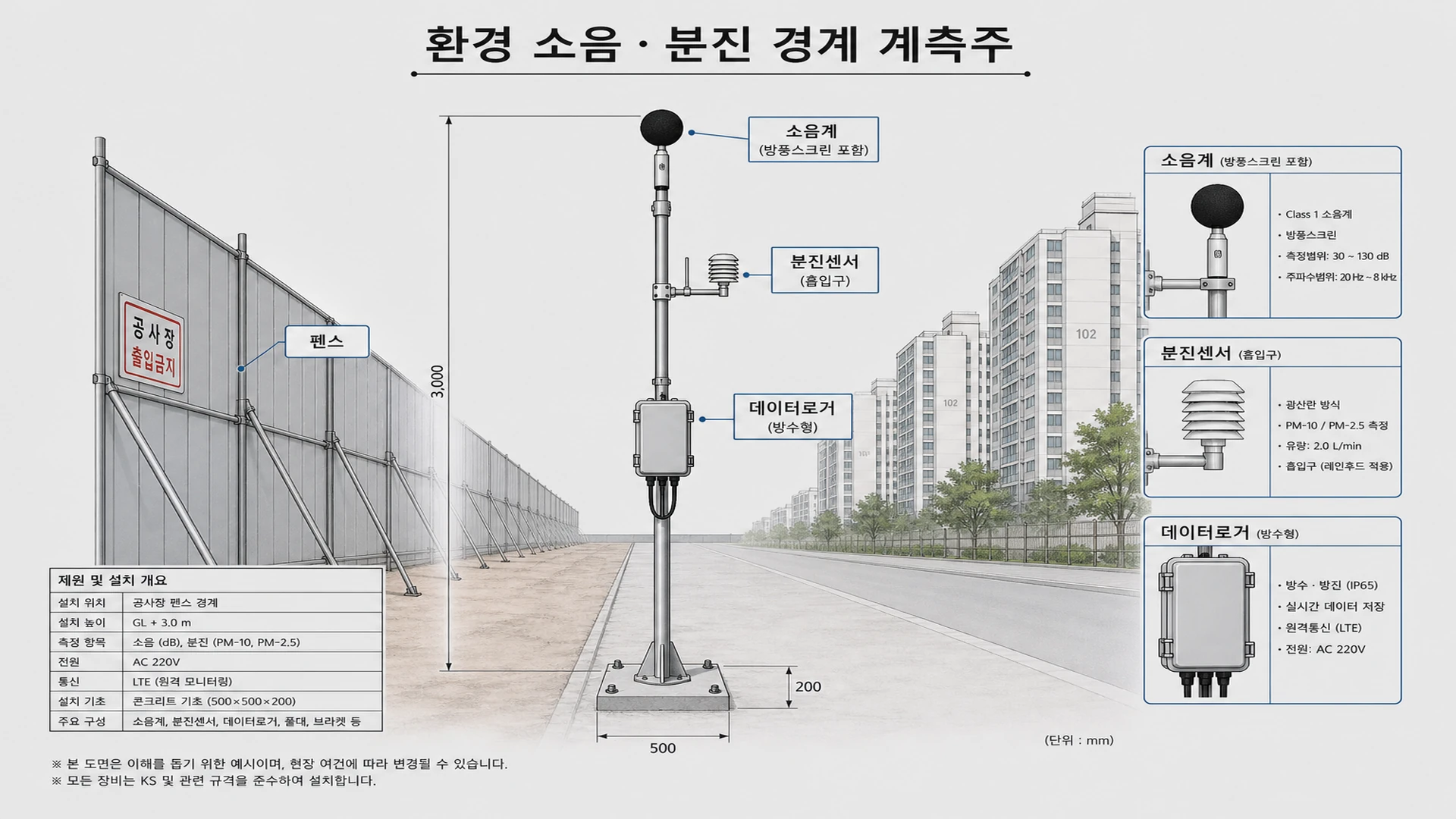

- 소음, 분진, 기상센서는 경계 또는 민감 수용체 방향의 독립 측정주에 설치한다.
- 진동계는 지표, 기초에 별도 설치, 소음, 분진 마스트와 물리적으로 분리한다.
- 균열계는 영향권 구조물, 옹벽의 대표 균열에 설치, 사진, 관리번호를 기록한다.
- 공종, 장비, 발파 일지와 데이터로거 시각을 동기화한다.
- 착공 전: 배경 소음, 분진, 진동, 균열, 기준선 기록.
- 일반 공사: 소음, 분진, 진동, 공종, 장비 이벤트.
- 발파, 항타: PPV, 균열 변화, 이벤트 전후 비교.
- 민원 발생: 관련 시간대 데이터, 측점, 장비 상태 확인.

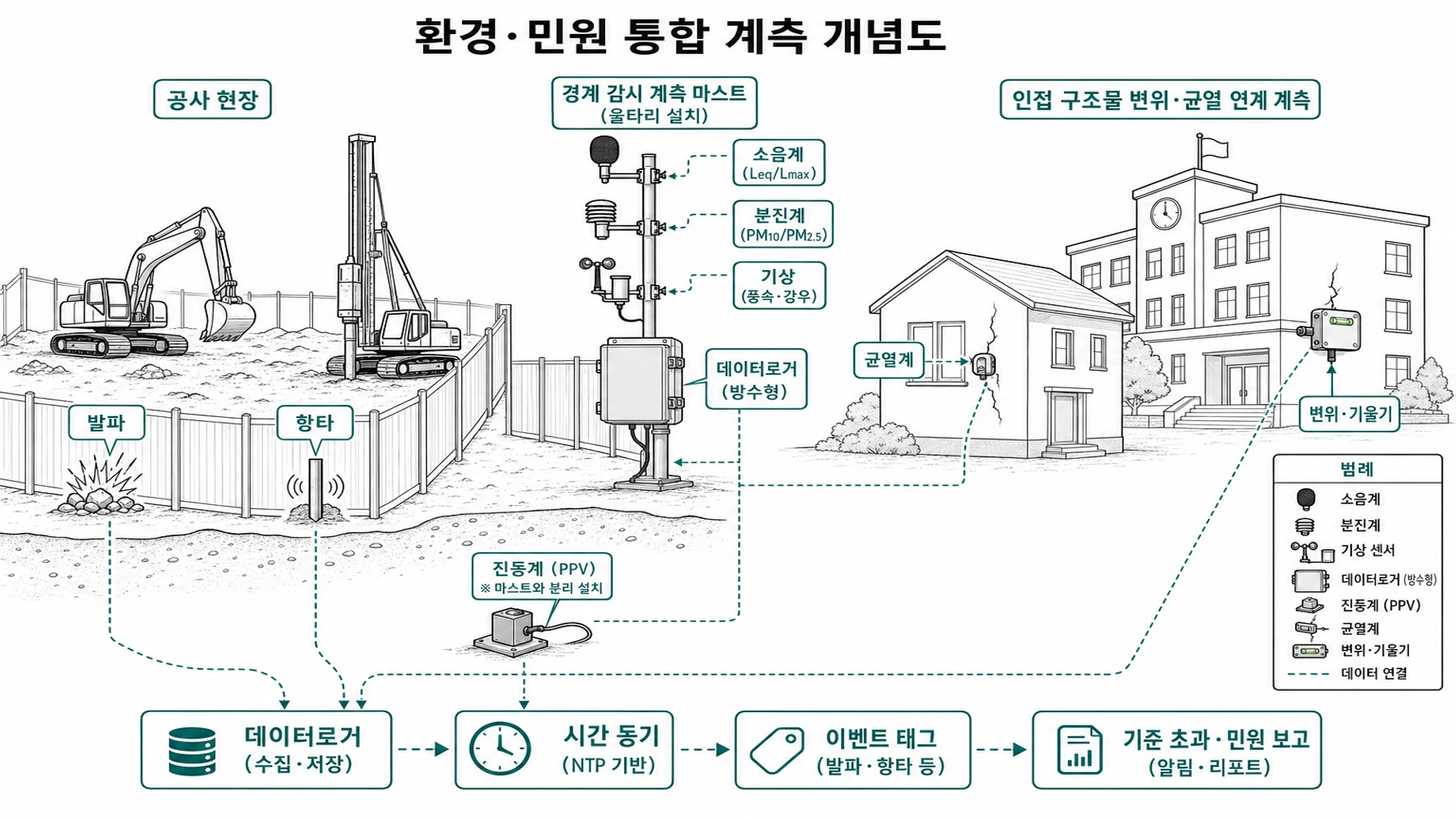

환경·민원 통합 계측 · 공사 경계 환경 지표(소음·분진·진동)와 인접 구조물 구조 영향(균열)을 역할별로 구분합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
소음·분진 측정주 높이·진동계 배치·기준 한계는 계측관리계획서·지자체 조례·환경 관련 법규·계약 특별조건에 따릅니다. 본 표는 전생애주기(KR C-02050) 단순 목록이 아닌 역할 구분표입니다.
전생애주기계측 항목
| 역할 구분 | 계측 내용 | 상세 페이지 |
|---|---|---|
| 경계 소음 | Leq·Lmax 연속 기록 | 공사 소음 계측 |
| 경계 분진 | PM10·PM2.5·풍속 연계 | 공사 분진 계측 |
| 경계 진동 | PPV·진동속도(지표·기초) | 공사 진동 계측 |
| 인접 균열 | 균열 폭·신규 발생 | 인접 구조물 균열 |
| 이벤트 연계 | 공종·장비·발파 시간 태그 | 발파 진동 · 동기화 보고 |
5. 해석 및 관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 소음 · 분진 증가 | 공종 · 기상 · 차폐 상태 검토 | 측정주 · 풍향 · 장비 일지 |
| PPV 증가 | 발파 · 항타 · 장비 이벤트 검토 | 진동계 · 이벤트 태그 |
| 균열 변화 | 기존 균열 · 온도 · 진동 동시성 검토 | 균열계 · 사전조사 사진 |
| 민원 시간대 집중 | 측정 위치 · 배경값 · 공정 일치 확인 | 경계 측점 · 공사 일지 |
- 참고: 환경 관련 법규, 지자체 조례, 계약 특별조건, 설계도서, 계측관리계획서, 발주처 관리기준.
