1. 계측 개요
- 측정 대상 : 공사 영향권 내 인접 구조물의 균열 폭(개구) 변화를 균열계로 연속, 정기 확인.
- 측정 대상 : 신규 균열, 기존 균열 확대는 굴착, 발파, 진동 영향의 대표 징후(길이, 면적은 육안, 사진 보조).
- 계측 목적 : 균열 급확대, 복수 측점 동시↑ → 공사 영향 검토, 온도 주기만 변동 → 정상 범주 검토.
- 계측 목적 : 건축, 인접 구조물, 가시설 주변건물, 건축 인접, 환경 진동과 연계.
- 운영 포인트 : 환경, 민원 계측 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
- 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.
2. 주요 계측 항목
- 균열 폭 : 시간에 따른 폭, 추세를 추적.
- 신규 균열 : 착공 전 조사 대비 신규 발생을 확인.
- 복합 징후 : 변위, 경사, 진동과 동시 변화를 검토.
- 민원 : 민원 제기 시점과 데이터를 연동.
3. 측정 원리
- 측정 방식 : 균열계: 개구량 변화 직접 측정. 온도, 수축 주기와 공사 이벤트를 분리해 해석, 육안, 사진 기록 병행.
4. 설치 및 운영
- 기존 균열, 민감 부재에 측점 선정.
- 균열계, 로거 설치, 초기 폭, 사진 기록.
- 정기 육안 조사와 자동 데이터 병행.
- 변위계, 진동계 데이터와 시간 동기화.
- 기준 초과 시 보고, 조사 절차 연동.

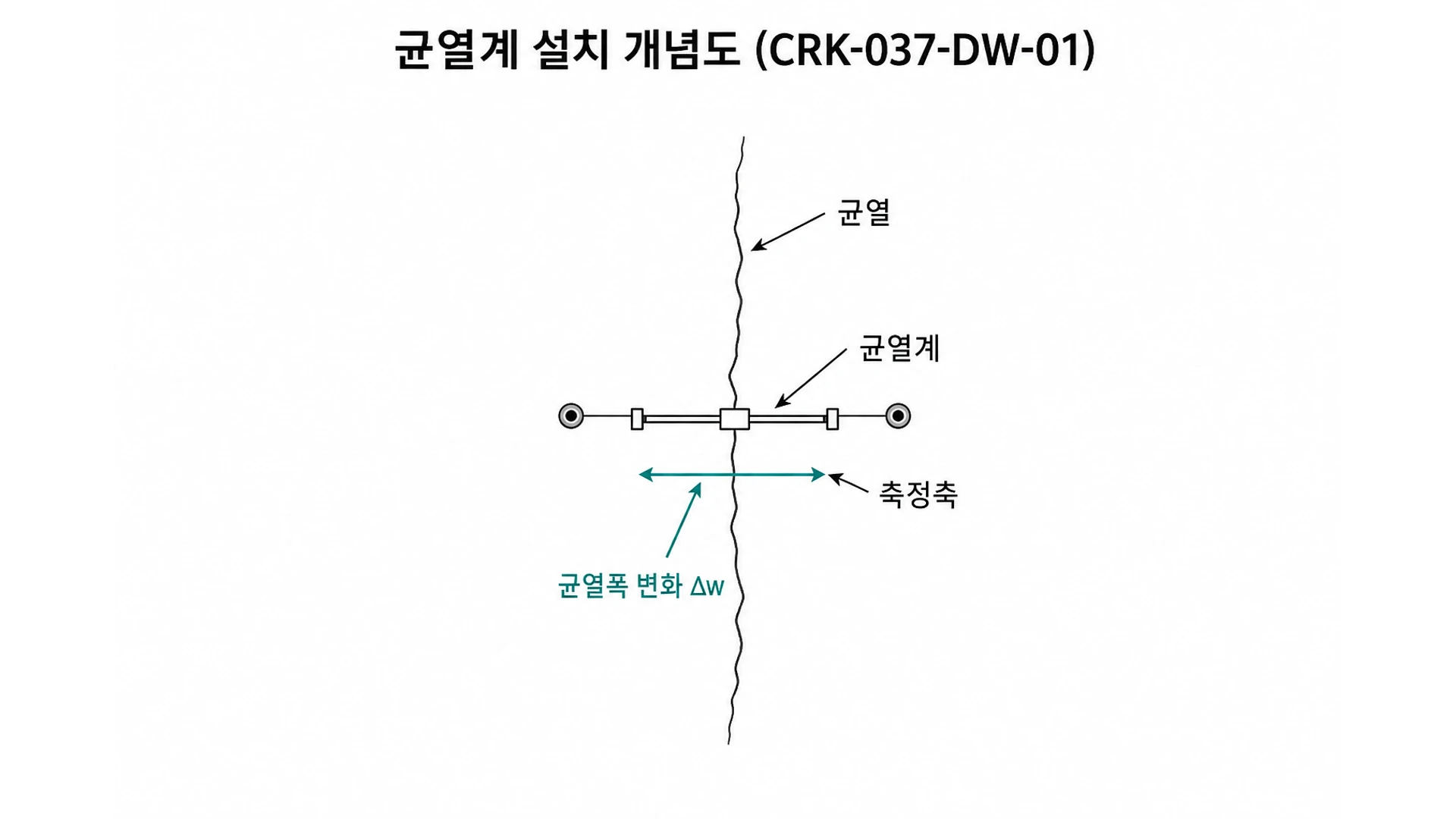

- 감리, 시공 확인: 균열계가 균열에 수직 교차 설치되었는지 확인.
- 감리, 시공 확인: 사전 조사 균열, 사진, 좌표 기록 여부 확인.
- 감리, 시공 확인: 온도 보정 채널, 육안 조사 일정 연동 여부 확인.
- 사전 조사: 균열, 폭, 기준 상태, 사진.
- 굴착, 발파: 폭, 신규, 이벤트 연동.
- 이상 징후: 복수 측점, 공법 조정.
- 민원: 시간대 상관, 원인 분석.
- 공사 후: 잔류 관찰, 해제, 보고.
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 소음 | 소음 | Leq·Lmax 경계 연속 | KDS/KCS · 설계·계획서 |
| 분진 | 분진 | PM10·PM2.5·풍속 연계 | KDS/KCS · 설계·계획서 |
| 진동 | 진동 | PPV·지표·기초 | KDS/KCS · 설계·계획서 |
| 인접 균열 | 주요 계측 | 균열 폭·추세 | KDS/KCS · 설계·계획서 |
| 이벤트 연계 | 이벤트 연계 | 공종·장비·발파 태그 | KDS/KCS · 설계·계획서 |
5. 해석 및 관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 균열 폭 단방향 증가 | 구조적 진행 · 공사 영향 | 변위계 · 경사계 · 공정 일지 |
| 신규 균열 발생 | 굴착 · 발파 · 진동 | 발파 일지 · 진동계 |
| 온도 주기 변동만 | 열팽창 · 정상 범주 | 온도 · 계절 패턴 |
| 급확대 | 이벤트 · 긴급 영향 | 공정 일지 · 육안 점검 |
- 근거 기준: KCS 3.9.1.1④, KDS 11 10 15, 구조물 유형, 계약, 협약, 계측관리계획서, 발주처 관리기준.
- KCS: 계측책임자, 측정, 보고, 기준 초과 대응.
