변위계: 인접 구조물 수평·수직 변위·민원 대응·설치·해석 기술 자료

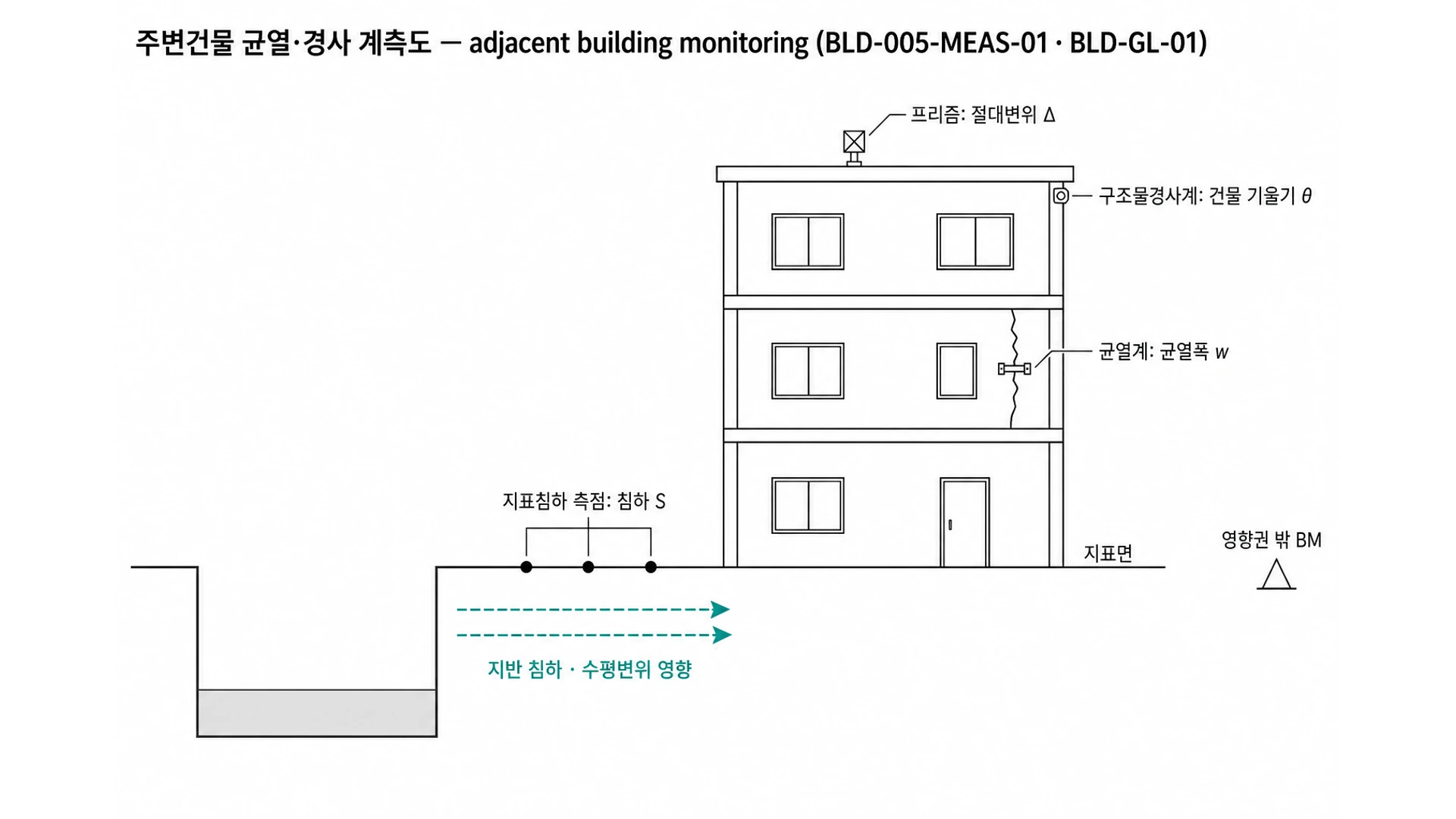

주변건물 균열·경사 계측도: undefined
1. 계측 개요
- 목적공사 영향권 내 인접 건물 · 옹벽 · 부속 구조물의 수평 · 수직 변위를 변위계 · 측량 프리즘 · 광파로 추적. 굴착 · 발파 · 항타에 따른 누적 변위 · 변위속도가 민원 · 손상 분쟁의 핵심 근거
- 적용 범위변위 가속 · 비대칭↑ → 공법 · 굴착 속도 조정 검토. 가시설 주변건물 · 건축 인접 · 환경 진동 · 환경 균열과 센서 · 기준 연계
- 주요 구성인접 구조물 대표 측점에서 누적 변위 · 속도 추적. 초기치 · 기준점 · 부동점 안정 · 공종 일지 연동이 민원 대응 핵심 · 변위 가속 · 비대칭 시 가시설 주변건물 · 건축 인접 기준과 교차 확인
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 환경 · 민원 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 누적 변위초기치 대비 변위량 · 속도를 추적
- 이벤트발파 · 굴착 단계별 변위 응답을 확인
- 기준점부동점 · 기준망 안정성을 검토
- 민원민원 시점 데이터로 원인 · 시간대 상관 분석
3. 대표 단면·원리
- 측정 대상변위계: 국부 상대 변위 · 프리즘 · 광파: 절대 좌표 변화. 온도 · 수축 주기와 공사 이벤트를 시간 동기화해 해석
4. 설치·운영
- 영향권 내 민감 구조물 대표 측점 선정
- 기준점 · 부동점 안정성 확보
- 변위계 · 프리즘 · 로거 설치 · 초기치 기록
- 굴착 · 발파 · 공종 일지와 연동
- 관리기준 초과 시 즉시 보고 체계 설정
- 감리 · 시공 확인: 기준점 · 부동점 좌표 · 안정성 기록 여부 확인
- 감리 · 시공 확인: 초기치 · 사진 · 도면이 사전 조사에 포함되었는지 확인
- 감리 · 시공 확인: 공종 일지와 계측 시간 태그 연동 여부 확인
- 사전 조사: 변위 · 프리즘, 초기치 · 기준망
- 굴착 · 발파: 누적 · 속도, 이벤트 연동
- 이상 징후: 비대칭 · 급증, 공법 조정
- 민원: 시간대 상관, 원인 분석
- 공사 후: 잔류 관찰, 해제 · 보고
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|
| 누적 변위 가속 | 굴착 · 발파 · 침하 영향 | 공종 일지 · 굴착 단계 |
|---|
| 비대칭 증가 | 차등 침하 · 지반 수평변위 | 복수 측점 · 경사계 |
|---|
| 이벤트 직후 급증 | 발파 · 항타 · 장비 영향 | 진동계 · 발파 일지 |
|---|
| 단일 측점만 증가 | 센서 · 기준점 · 온도 | 기준점 · 센서 점검 |
|---|
- 근거 기준: KCS 3.9.1.1④ 인접 구조물 · KDS 11 10 15 · 구조물 유형 · 계약 · 협약 기준 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
근거 기준
※ 본 자료는 건설기준(KDS/KCS) 해설이며, 구체적 관리기준·허용값·시공 상세는 설계도서, 계측관리계획서, 발주처 지침 우선 적용.
