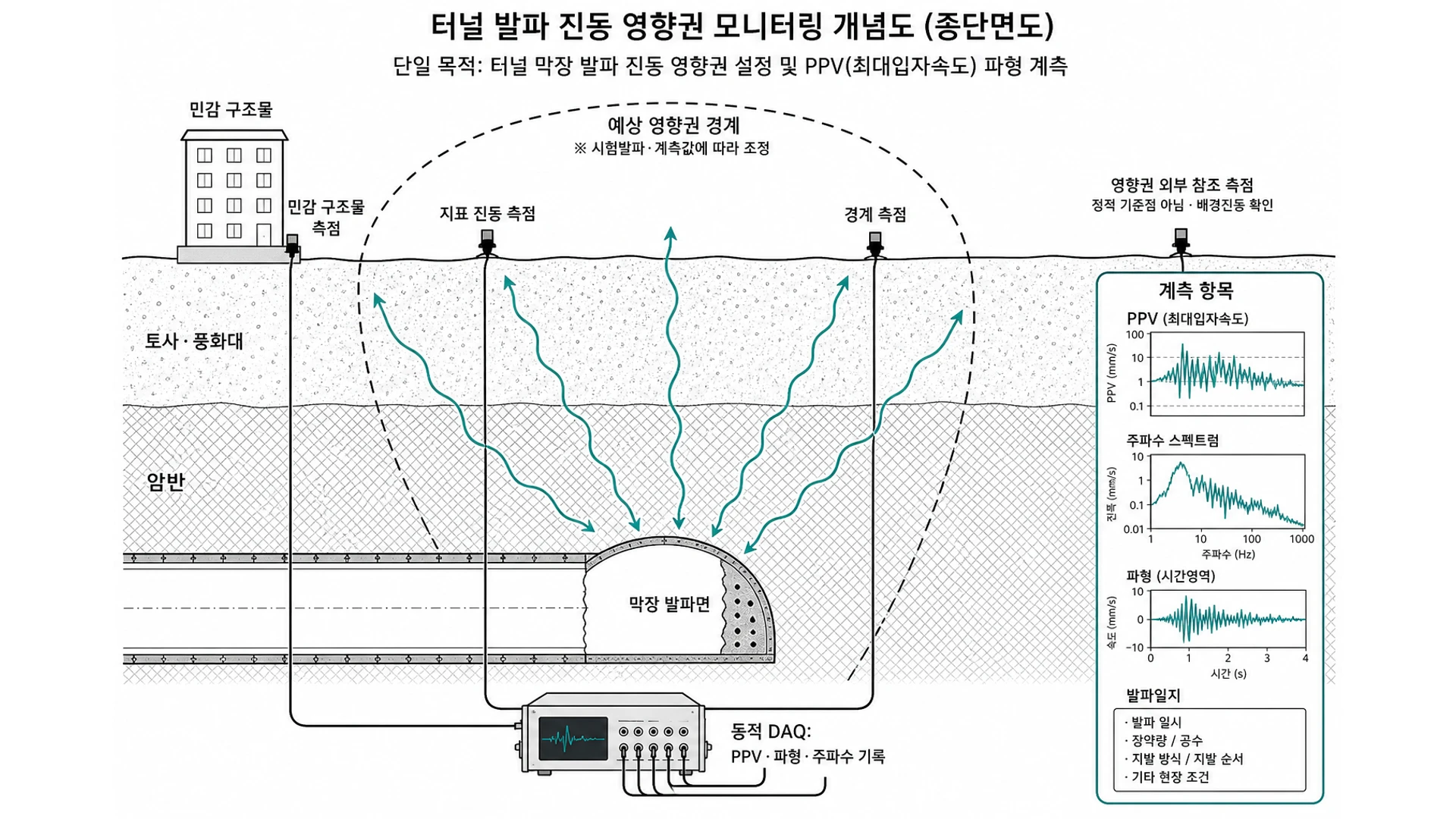

터널 발파진동·영향권 계측 개념도: undefined
1. 계측 개요
- 목적공사 경계에서 항타 · 발파 · 장비 진동의 PPV(peak particle velocity) · 진동속도 · 가속도를 진동계로 연속 확인. 소음(dB)과 별도 센서 · 기준 · 민감 수용체 방향 측정주 배치가 핵심
- 적용 범위PPV 기준 초과 → 장약 · 발파 패턴 · 공법 · 작업 시간 조정 검토. 터널 발파진동 · 소음 · 인접 변위 · 건축 인접과 시간 동기화 · 고속 파형은 동적 데이터로거 병행
- 주요 구성경계 진동계 PPV · 진동속도를 소음 · 분진과 동일 시간축으로 기록. 발파 · 항타 · 장비 이벤트 태그 · 민원 시간대 상관 필수 · PPV 초과 시 공정 중지 · 장약 · 방진 조치 절차를 일지에 명시. 터널 발파진동 · 인접 변위 · 균열과 복합 검토
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 환경 · 민원 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- PPV이벤트 · 연속 PPV를 관리기준과 비교 · 확인
- 진동속도mm/s · cm/s 기준 이탈 여부 검토
- 민원공종 · 장비 · 발파 태그와 시간 동기화
- 연계 해석인접 변위 · 균열과 동시 이벤트 추적
3. 대표 단면·원리
- 측정 대상가속도계 · 속도계: 지반 · 구조물 전달 진동 산출.
- 측정 원리IEC · KS · 계약 기준 기준 주간 · 야간 · 이벤트 한계 구분 · 트리거 · 연속 기록으로 이벤트 포착
4. 설치·운영
- 민감 수용체 방향 · 지반 조건에 맞는 대표 측점 선정
- 경계 펜스 · 독립 주 또는 지표 · 기초에 진동계 설치
- 데이터로거 · LTE 원격 전송 연결
- 발파 · 항타 · 장비 일지와 시간 태그 연동
- 소음계 · 분진계와 동일 시간축 보고
- 감리 · 시공 확인: 민감 수용체 방향 측정주 배치 여부 확인
- 감리 · 시공 확인: PPV 산출 · 경보 임계가 계약 · 법규와 일치하는지 확인
- 감리 · 시공 확인: 발파 · 공종 일지와 파형 시간 태그 연동 기록 여부 확인
- 착공 전: 배경 PPV, 기준선 · 측점
- 주간 공사: PPV · 진동속도, 법규 · 계약
- 발파 · 항타: 이벤트 파형, 실시간 경보
- 야간 · 휴일: 강화 기준, 작업 시간
- 민원: 시간대 상관, 조치 · 보고
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|
| PPV 기준 초 | 구조 · 인체 · 계약 기준 이탈 | 장약 · 딜레이 · 공정 중지 |
|---|
| 민원 구간 가속도↑ | 민감 수용체 영향 | 측정주 방향 · 방진 |
|---|
| 특정 주파수 대 응답 | 구조 공진 가능성 | 고유진동수 · 공진 검토 |
|---|
| 발파 직후 변위 · 균열↑ | 누적 손상 가능성 | 변위계 · 균열계 동시 |
|---|
- 근거 기준: 소음 · 진동 관련 법규 · 환경영향평가 · 계약 특별조건 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
근거 기준
※ 본 자료는 건설기준(KDS/KCS) 해설이며, 구체적 관리기준·허용값·시공 상세는 설계도서, 계측관리계획서, 발주처 지침 우선 적용.
