O-cell 시험

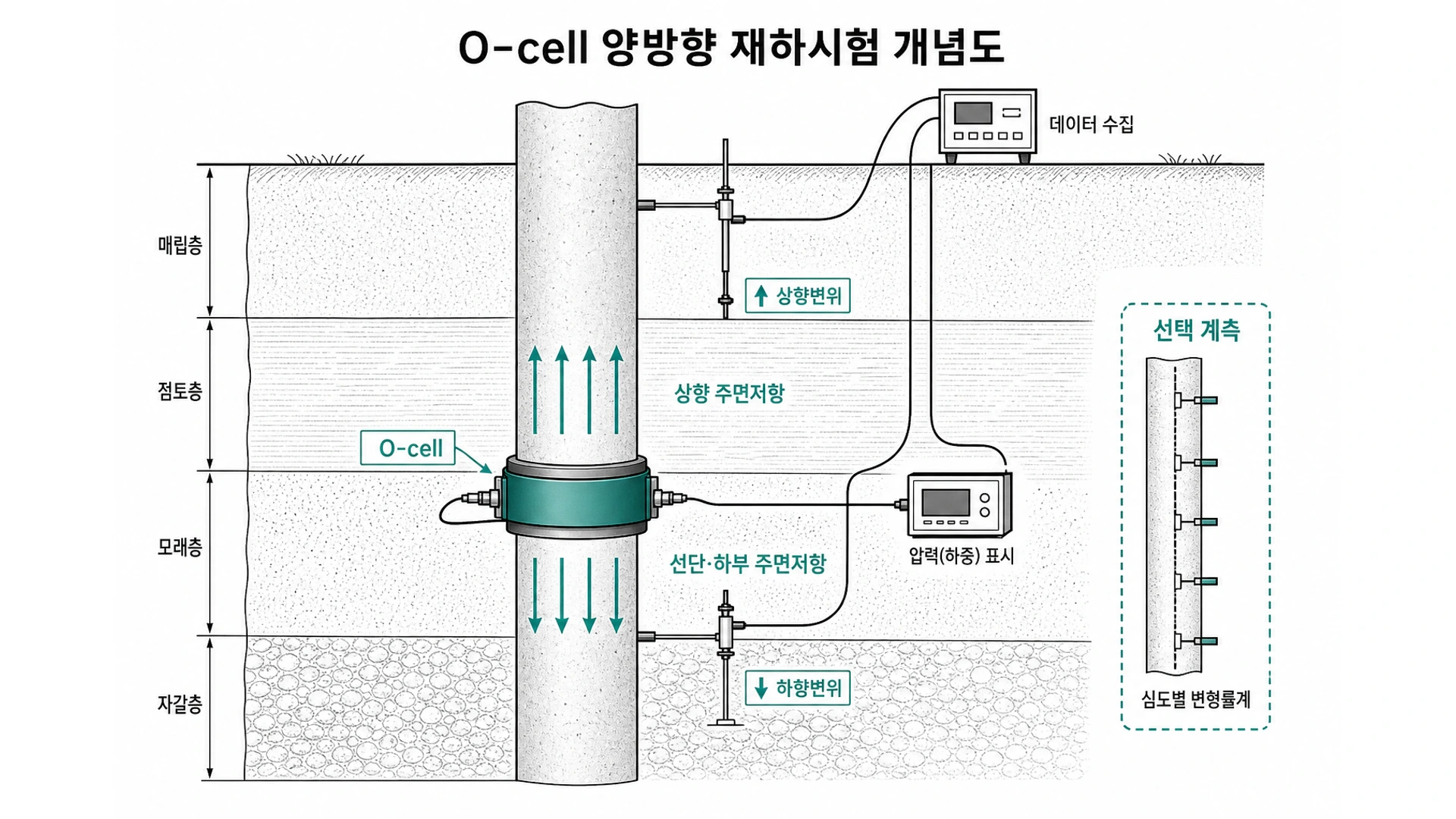

• 측정 대상 : O-cell 양방향 재하시험은 말뚝 내부에 설치한 유압 셀의 팽창으로 상향, 하향 반력을 동시에 발생시키고, 각 방향의 하중–변위 응답을 측정한다.
• 운영 포인트 : 기초, 말뚝 현장에서 계측 위치, 심도, 수집주기, 판정 절차는 계측관리계획서, 설계도서, 발주처 기준을 따른다.
• 운영 포인트 : 추세, 변화속도, 인접 센서 동시 변화를 함께 검토한다.

• 양방향 재하 : 상향, 하향 하중–변위 응답 측정.
• 기여도 해석 : 시험 위치, 계측 범위에 따른 선단, 주면 기여도 해석.
• 시험 QC : 셀 설치, 팽창, 변위, 하중 기록 확인.

• 측정 대상 : 교정된 O-cell 하중, 상, 하부 변위, 셀 팽창량.
• 원리 : 유압 셀 팽창으로 상향, 하향 반력을 동시에 발생.
• 상향 : 셀 상부 말뚝의 주면저항 동원.
• 하향 : 하부 주면저항과 선단저항 동원.
• 기여도 : 시험 위치, 계측 범위에 따른 해석값, 변형률계 단독 직접 측정값 아님.
• 등가 두부재하 곡선 : 승인 해석방법, 가정이 있을 때만 산정.
• 구분 : 일반 두부재하 정재하시험과 동일 시험, 결과 합산으로 표현하지 않음.

• O-cell을 설계 심도에서 말뚝 단면 기준: 설치한다.
• 상, 하부 이동량 측정용 telltale 또는 변위계를 배치한다.
• 셀 압력, 하중과 변위를 동일 시간축으로 기록한다.
• 깊이별 변형률계는 적용 시에만 선택 항목으로 운영한다.
• 일반 두부재하 반력보, 두부 잭을 주 구성으로 사용하지 않는다.

• 설치, 양생: 셀, 변위계, 위치, 용량.
• 양방향 재하: 하중, 상하 변위, 팽창, 응답.
• 해석: 기여도, 등가곡선, 승인 해석법.

전생애주기계측 항목

역할 구분	계측 내용	상세 페이지
O-cell 축력	하중계	본 페이지
상·하부 변위	변위계	본 페이지
축변형	변형률계	변형률계
말뚝두부 정재하	상부 하중 보완	정재하시험
하중전이	선단·주면	현장타설말뚝

연계 현상	검토 방향	현장 확인
상 · 하 응답 불균형	지층 · 셀 위치 · 계측 범위	변위 · 하중 이력
팽창 · 변위 불일치	셀 · 변위계 상태	교정 · 케이블
등가곡선 요구	승인 해석 가정	시험계획서

• 참고: 승인 O-cell 시험계획서, 설계도서, 발주처 관리기준.
