1. 계측 개요
- 목적PHC 기성말뚝 정적재하시험에서 말뚝두부 하중계(로드셀)는 시험하중 P를 기록한다. 잭 · 반력장치 · 하중판 사이에 배치하며, 깊이별 축력 · 주면 마찰 · 선단 반력을 직접 측정하지 않는다
- 적용 범위완료된 시험말뚝에 대해 별도 변위계 · (필요 시) 기준 보(BM)로 말뚝두부 침하를 확인한다. 항타 · 압입 장비는 시험 장면에 포함하지 않는다. 깊이별 축력 P(z)는 PHC 심도별 변형률계 리프를 따른다
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 기초 · 말뚝 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 목적PHC 기성말뚝 정적재하시험에서 말뚝두부 하중계(로드셀)는 시험하중 P를 기록한다. 잭 · 반력장치 · 하중판 사이에 배치하며, 깊이별 축력 · 주면 마찰 · 선단 반력을 직접 측정하지 않는다
- 적용 범위완료된 시험말뚝에 대해 별도 변위계 · (필요 시) 기준 보(BM)로 말뚝두부 침하를 확인한다. 항타 · 압입 장비는 시험 장면에 포함하지 않는다. 깊이별 축력 P(z)는 PHC 심도별 변형률계 리프를 따른다
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 기초 · 말뚝 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
- 시험하중 P말뚝두부 하중계로 단계하중 · 유지하중을 kN 단위 기록
- 하중-변위P와 말뚝두부 변위를 동기화해 지지력 · 크리프 검토
- 시험 QC잭 · 반력장치 · 하중계 축 정렬 · 영점 · 교정 상태 확인
- 해석 연계P(z) · 주면 · 선단 분리는 변형률계 데이터와 하중전이 해석으로 수행
3. 대표 단면·원리

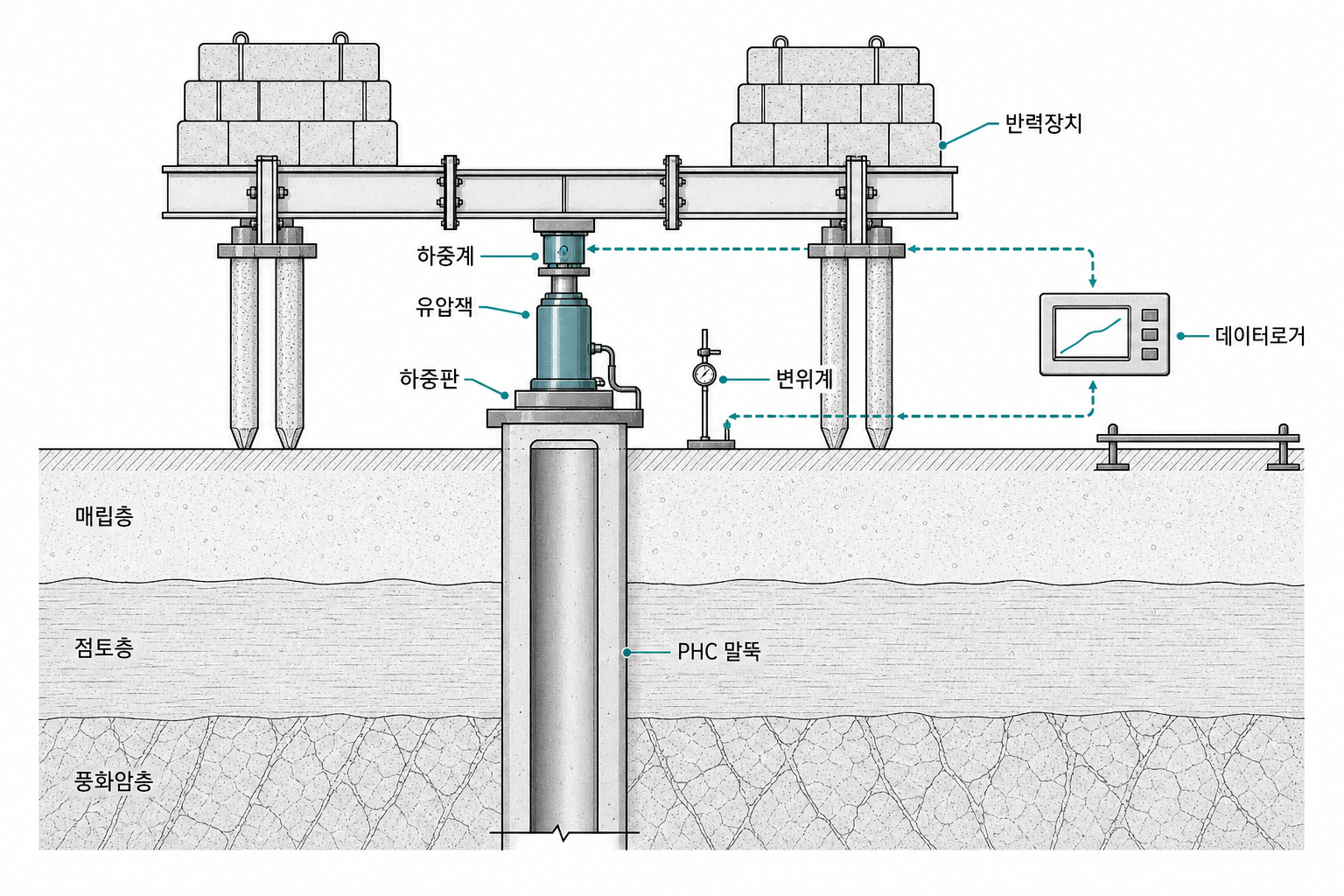

- 측정 대상정적재하시험 반력 체계: 말뚝두부 하중판 → 유압잭 → 하중계 → 반력장치(앵커말뚝 · 중량물). 하중계 출력이 시험하중 P의 정본이며, 심도별 하중계 매설은 일반적이지 않다
- 측정 원리온도 · 편심 · 잭 간극이 P에 영향 · 교정성적서 · 영점 기록 필수. CIP · 강관 말뚝 Figure · sister-bar 설치와 혼용하지 않는다(PILE-PHC-P0-01)
4. 설치·운영
- 시험계획서 · KCS 11 50 15에 하중 단계 · 유지 시간 · 측정 항목을 명시
- 시험 완료 PHC 말뚝두부를 절단 · 정리한 뒤 하중판을 설치
- 유압잭 · 하중계 · 반력장치를 축 일치로 배치(하중계는 잭과 반력장치 사이)
- 말뚝두부 변위계 · 기준 보를 하중계와 별도 설치
- 하중계 · 변위계 · (연계 시) 변형률계를 동일 시간축에 기록
- 시험 전후 영점 · 온도 · 케이블 상태를 확인
- 감리 · 시공 확인: 반력장치 용량 · 안전율이 계획서와 일치하는지 확인
- 감리 · 시공 확인: 항타 · 압입 장비가 시험 장면에 없는지 확인
- 시험 준비: 하중계 · 변위계 영점, 축 정렬 · 교정
- 단계 재하: P · 말뚝두부 변위, 하중-변위 곡선
- 유지 · 크리프: P 유지 · 변위 증가, 크리프 분리
- 하강: 잔류 변위, 탄성 · 소성
- 해석: P와 P(z) 연계, 변형률계 동기화
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 현장타설 말뚝 | 현장타설 말뚝 | 시험하중·잔류 변위 | KDS/KCS · 설계·계획서 |
| PHC 정적재하 하중계 | 본 항목 | 말뚝두부 시험하중 P | KDS/KCS · 설계·계획서 |
| PHC 심도별 변형률계 | PHC 심도별 변형률계 | P(z)·주면·선단 해석 | KDS/KCS · 설계·계획서 |
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| P 대비 변위 과대 | 지반 약화 · 말뚝 손상 | 하중-변위 곡선 · 육안 |
| 하중계 출력 불안정 | 편심 · 잭 간극 · 온도 | 축 정렬 · 교정 · 영점 |
| P는 정상 · P(z) 이상 | 계측말뚝 · 본말뚝 편차 | 변형률계 리프 참조 |
| 반력장치 변위 | 반력 시스템 강성 | 앵커말뚝 · 중량물 안정 |
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KCS 11 50 15「말뚝 정적재하시험」 · KDS 말뚝기초 · 승인 시험계획서 · 하중계 교정성적서 · 계측관리계획서
