1. 계측 개요
- 목적PHC 계측말뚝의 심도별 변형률계는 말뚝 벽체 축변형률을 측정해 깊이별 축력 P(z)를 추정한다. 주면 마찰 · 선단 반력은 센서가 직접 분리 측정하지 않으며, 인접 심도 축력 차와 시험 조건으로 해석한다
- 적용 범위설치 방식은 승인 계측말뚝 제작도 · 시험계획서가 정본이다. 본 자료는 제작 시 벽체 매입(②) 방식을 기준으로 하며, 도면 미확정 시 「계측말뚝 제작도 · 시험계획서 확인 필요」로 중단한다. 공심부 부유 · 케이블 현수 · CIP sister-bar Figure 혼용 금지
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 기초 · 말뚝 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 목적PHC 계측말뚝의 심도별 변형률계는 말뚝 벽체 축변형률을 측정해 깊이별 축력 P(z)를 추정한다. 주면 마찰 · 선단 반력은 센서가 직접 분리 측정하지 않으며, 인접 심도 축력 차와 시험 조건으로 해석한다
- 적용 범위설치 방식은 승인 계측말뚝 제작도 · 시험계획서가 정본이다. 본 자료는 제작 시 벽체 매입(②) 방식을 기준으로 하며, 도면 미확정 시 「계측말뚝 제작도 · 시험계획서 확인 필요」로 중단한다. 공심부 부유 · 케이블 현수 · CIP sister-bar Figure 혼용 금지
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 기초 · 말뚝 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
- P(z) 추정보정된 평균 축변형률과 단면 강성으로 깊이별 축력 분포 산출
- 주면 · 선단 해석인접 심도 축력 차 · 선단 구간 조건으로 기여도 검토(직접 측정 아님)
- 편심 검토동일 심도 대칭 게이지 쌍으로 편심 · 균열 영향 확인
- 시험 연동말뚝두부 P(하중계)와 시간 동기화
3. 대표 단면·원리

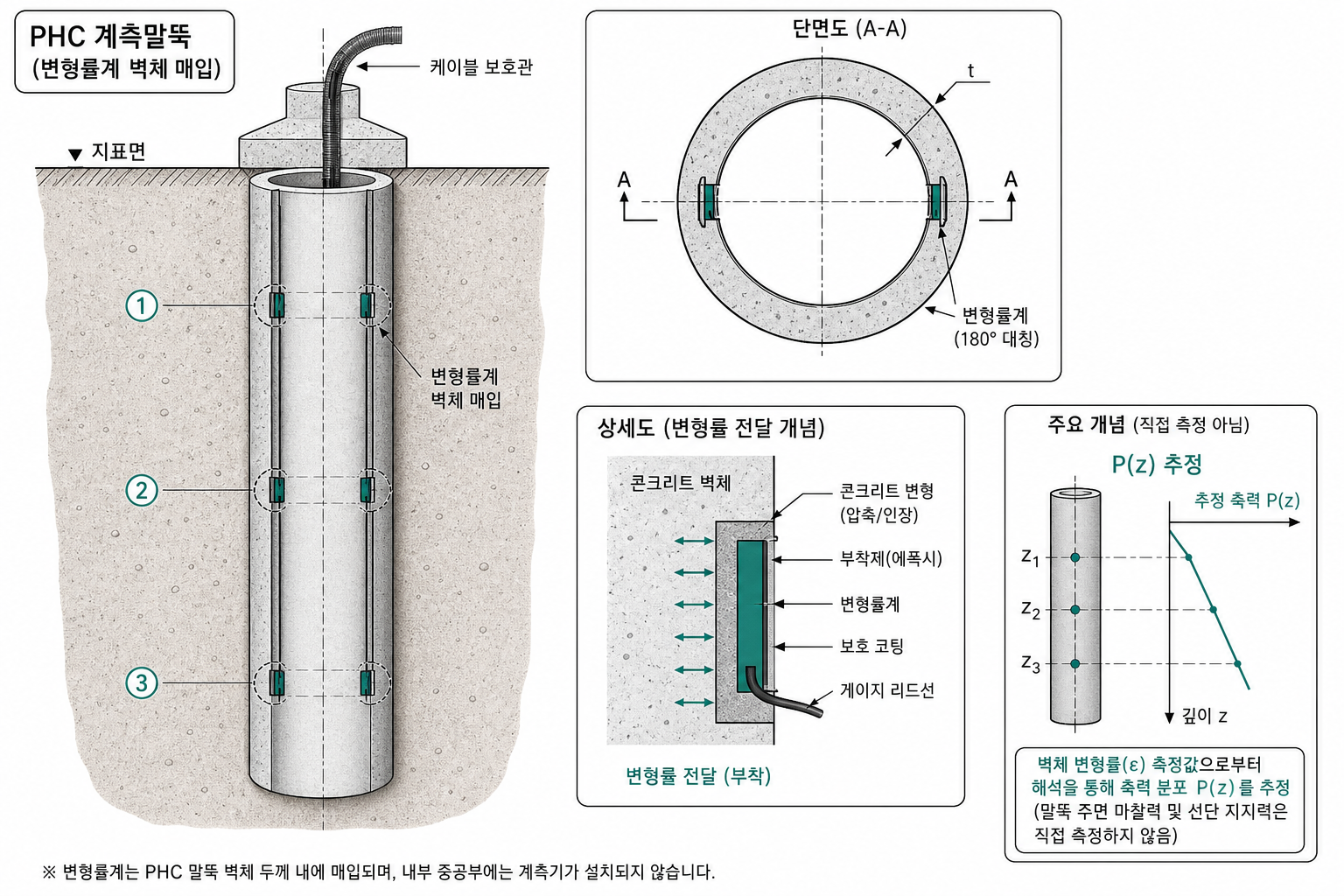

- 측정 대상제작 시 벽체 매입(②): PHC 제작 단계에서 게이지를 원통 벽체 두께 내에 매입 · 접착하고, 축변형이 게이지까지 전달되는 경로를 확보한다(PILE-PHC-P0-03). 공심 중공 내부에 게이지를 부유시키지 않는다
- 측정 원리P(z)는 σ=Eε 단독이 아니라 프리스트레스 · 콘크리트 탄성계수 · 온도 · 편심 · 균열을 보정한 단면 강성(EA)_eff와 평균 변형률로 산출한다. 인접 심도 ΔP/Δz로 주면 저항을 검토하고, 최하부 게이지 구간 · 시험 조건으로 선단 기여를 해석한다
4. 설치·운영
- 계측 대상 말뚝 · 대표 지층을 시험계획서 · 제작도에 확정
- 제작도에 게이지 심도 · 대칭 쌍 · 케이블 보호 · 절단면 처리를 명시
- 공장 제작 시 벽체 매입 · 접착 · 양생 후 저항 · 절연 시험
- 항타 · 절단 · 두부 정리 구간에서 케이블 보호관 · 방수 처리
- 지층 경계와 센서 심도를 제작도 · 시공 기록에 연계(임의 간격 수치 금지)
- 현장 영점 · 온도 채널 기록 후 정적 시험과 동기화
- 감리 · 시공 확인: 제작도 · 시험계획서와 실제 매입 위치가 일치하는지 확인
- 감리 · 시공 확인: 공심부 부유 · 현수 배치가 없는지 확인
- 제작: 매입 · 접착 · 저항, 제작도 · 공장 QC
- 항타 · 절단: 케이블 보호, 손상 · 영점
- 정적 시험: ε(z) · P 동기, 하중계 P
- 해석: P(z) · 주면 · 선단, 보정 · 편심
- 보고: 시험계획 대조, 교정 · 영점
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 현장타설 말뚝 | 현장타설 말뚝 | 시험하중·잔류 변위 | KDS/KCS · 설계·계획서 |
| PHC 정적재하 하중계 | PHC 정적재하 하중계 | 말뚝두부 시험하중 P | KDS/KCS · 설계·계획서 |
| PHC 심도별 변형률계 | 본 항목 | P(z)·주면·선단 해석 | KDS/KCS · 설계·계획서 |
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 대칭 쌍 ε 편차 큼 | 편심 · 균열 · 접착 이탈 | 동심 쌍 비교 · 육안 |
| P(z) 불연속 | 게이지 탈락 · 온도 급변 | 저항 · 온도 채널 |
| P_head와 Σ주면+선단 불일치 | 보정 · 경계 조건 | 하중전이 해석 |
| 제작도와 심도 불일치 | P0-6 중단 | 제작도 · 시험계획서 재확인 |
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KCS 11 50 40「말뚝 시공」 · KCS 11 50 15 · KDS 말뚝기초 · 승인 계측말뚝 제작도 · 시험계획서 · 교정성적서 · 계측관리계획서
