1. 계측 개요
2. 주요 계측 항목
- 지지력하중-변위 곡선으로 허용 지지력 검증
- 변위말뚝두부 · 반력장치 변위 추적

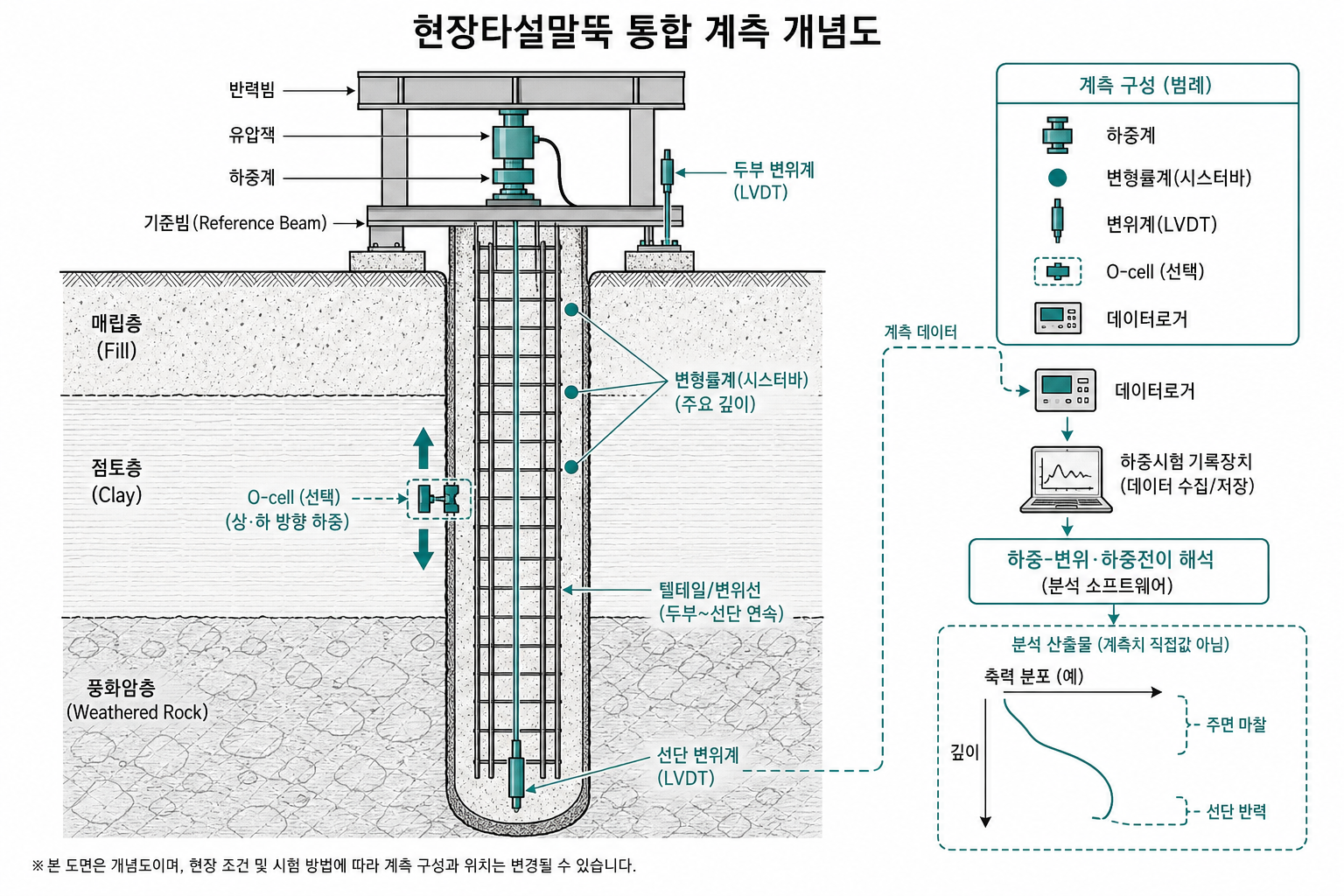

- 축력 분포내부 변형률계와 시험하중 동기화
3. 대표 단면·원리

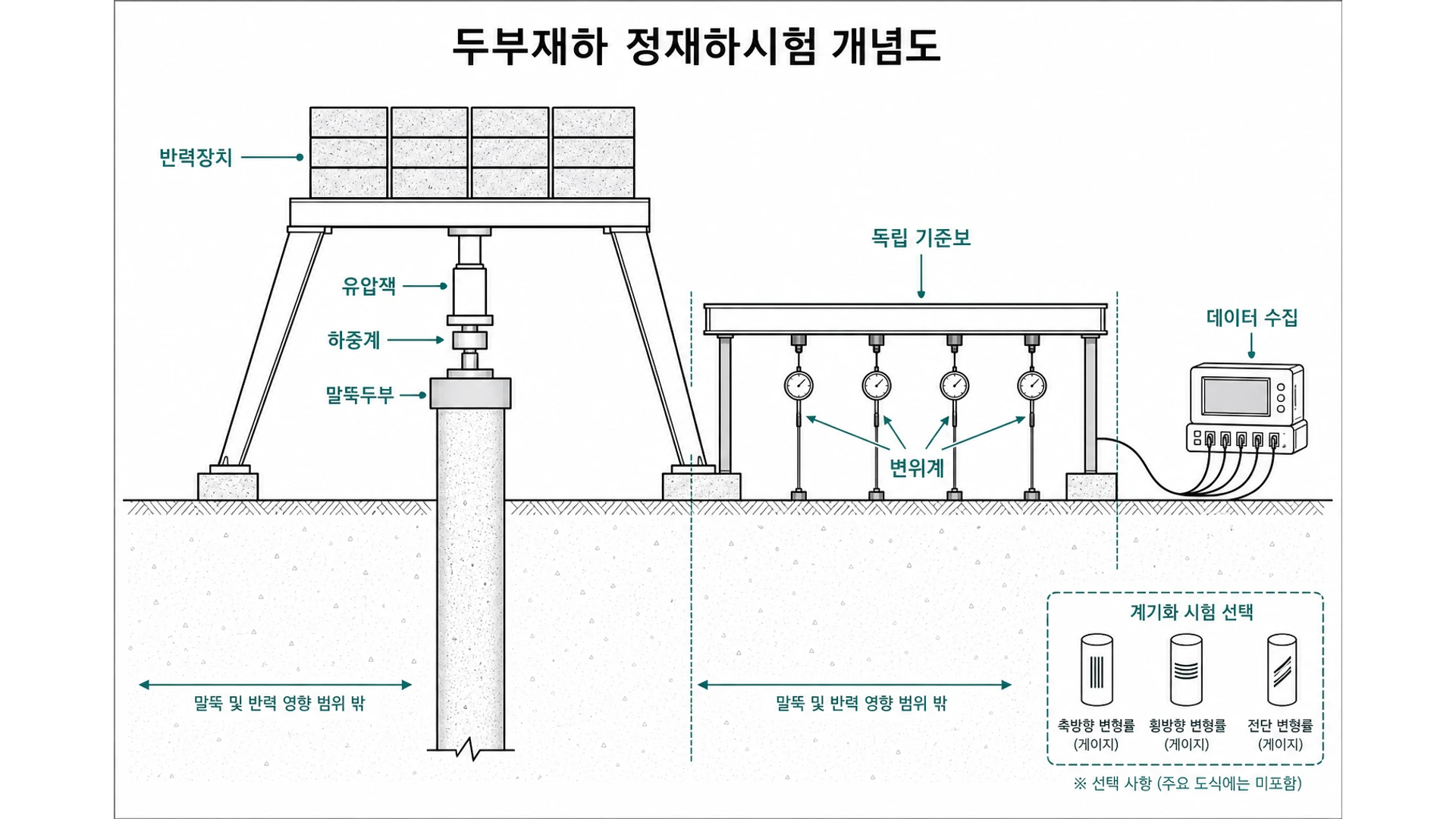

- 측정 대상정재하시험은 단계하중 증가 · 유지 · 감소 과정에서 하중 · 변위 · 변형률을 기록한다.
- 측정 원리크리프 · 탄성 변위를 구분 · 설계 지지력과 비교한다
4. 설치·운영
- 시험 계획서에 하중 단계 · 유지 시간 · 측정 항목을 명시
- 잭 · 반력장치 · 하중계 · 변위계를 말뚝두부에 설치
- 내부 변형률계 · 하중계 데이터를 동일 시간축에 기록
- 시험 전후 영점 · 온도 · 케이블 상태를 확인
- 설계 · 시추: 지층 · 단면, 센서 · 대표 말뚝 선정
- cage · 매설: 영점 · 케이블 보호, calibration 기록
- 타설 · 항타: 초기 변형률 · 축력, 시험하중 연동
- 운영: 깊이별 분포, 재분배 · 추세
- 이상: 선단 급변, 지반 · 시공 재검토
본 표는 말뚝 정재하시험 계측 역할 구분입니다. 시험 단계·허용 변위·지지력 판정 기준은 시험 계획·설계도서·발주처 기준에 따릅니다.
전생애주기계측 항목
| 역할 구분 | 계측 내용 | 대표 리프 |
|---|---|---|
| 시험하중 | 잭·하중계·반력 | 본 페이지 |
| 말뚝두부 변위 | LVDT·와이어·광파 | 본 페이지 |
| 축변형 | 변형률계 프로파일 | 변형률계 |
| O-cell 보완 | 선단·주면 분리 | O-cell 시험 |
| 통합 해석 | 하중전이 | 통합 허브 |
5. 해석·관리
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KDS 말뚝기초 · KCS 말뚝 시공 · 설계도서 · 시험하중 계획 · 계측관리계획서
